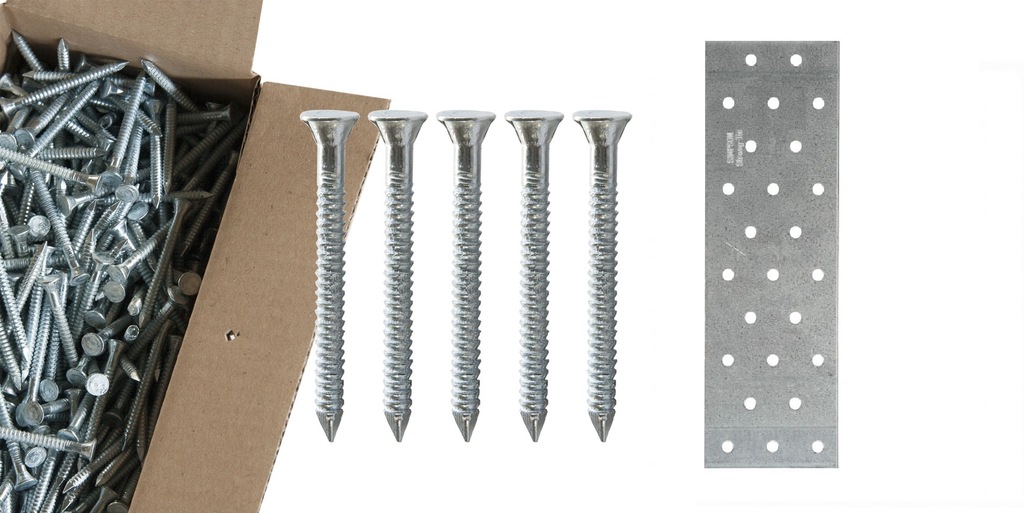

CIESIELSKIE PŁYTKI PERFOROWANE NP 2,0 MM - 300 szt.

+ KARTON GWOŹDZI DO WYBORU

kod produktu: NP20/60/200

Złącze produkcji SIMPSON STRONG-TIE lidera złączy do drewna.

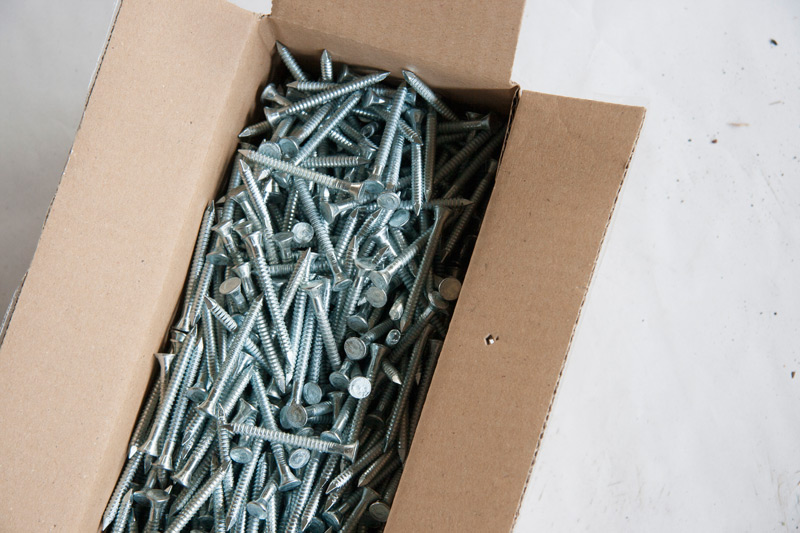

W CENIE: 5 kg gwoździ anchor 4,0, pierścieniowych, ocynkowanych 12 mikronów

Wybierz sam długość:

40mm, 50mm, 60mm

GLUZANCH4040G12

GLUZANCH4050G12

GLUZANCH4060G12

Zastosowanie:

Płytki  perforowane  NP  są  wytwarzane  z  blachy  ocynkowanej  metodą  Sendzimira  o grubościach 1,5mm; 2,0mm; 2,5mm oraz 3,0mm. Średnica otworów wynosi 5mm (odpowiednia dla gwoździ CNA4,0 i wkrętów CSA5,0).

Płytki perforowane NP posiadają wiele zastosowań w zakresie prostego wykonywania połączeń nakładkowych.  Z uwagi na unikanie mimośrodów zaleca się stosowanie płytek parami, łączonymi obustronnie do elementów drewnianych. Stosując systemowe gwoździe CNA4,0 lub wkręty CSA5,0 można zakładać płytki perforowane NP jako „grube płyty” (Eurokod 5, pkt.8.2.3), dotyczy to także płytek o grubości 1,5mm.

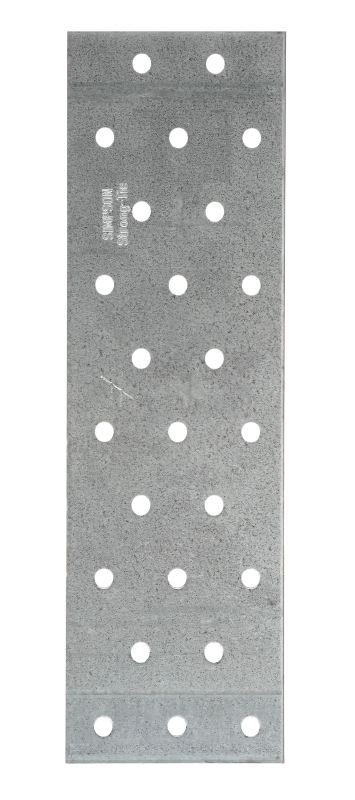

WYMIARY NP20/60/200

A:60mm B:200mm Grubość:2,0mm

Materiał:

Stal ocynkowana ogniowo metodą Sendzimira S250GD + Z  275 g/m2  (20 µm)

Informacje techniczne:

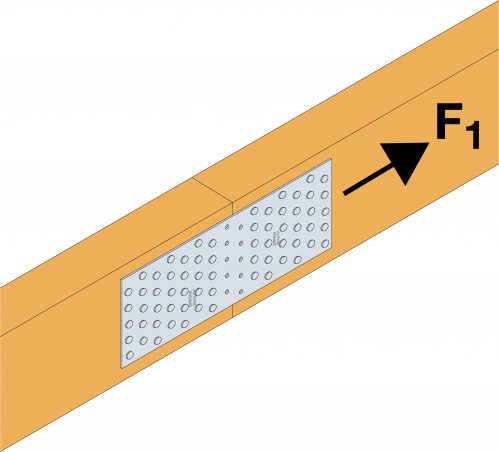

Płytki perforowane przenoszą siły rozciągające. Zaleca się stosowanie dwóch płytek na każde połączenie. W przypadku połączeń jednostronnych należy uwzględnić mimośród. W przypadku mocowania gwoździami pierścieniowymi CNA lub wkrętami CSA można przyjąć wyliczenia obowiązujące dla płytek grubych również w przypadku płytek o grubości 1, 5mm.

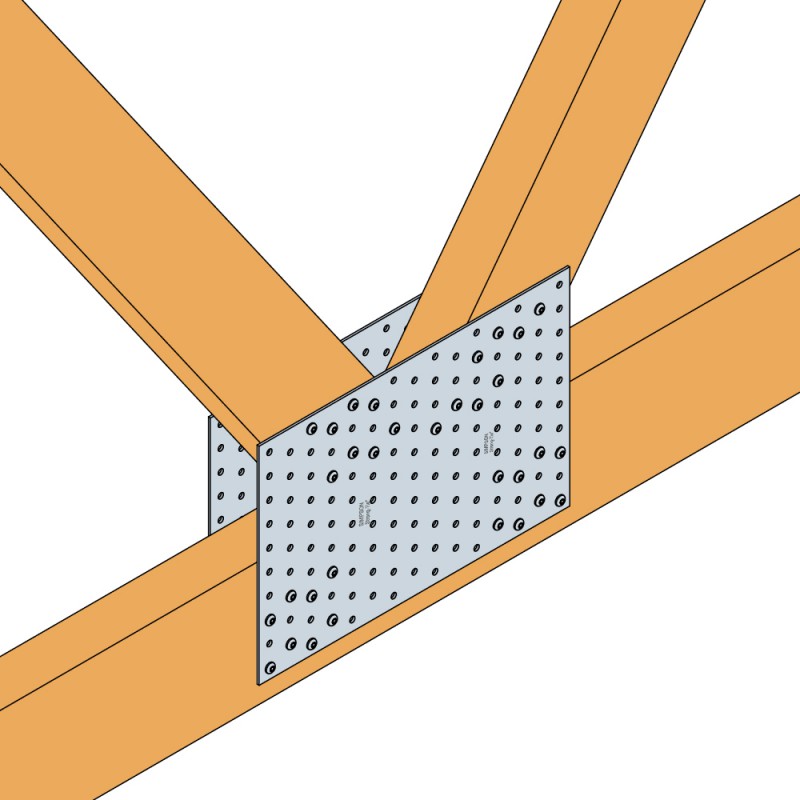

Wartości charakterystyczne na rozciąganie dla płytek należy wyliczyć w następujący sposób: Dla stali S250GD+Z275.: Rk = Aefx 297 N/mm Wartość obliczeniową wylicza się przy = 1, 3 oraz powierzchni przekroju nettoAef = A x T x 0,75 Również w innych połączeniach, np. połączenia krzyżowe w wiązarach kratowych, stosowane są płytki perforowane, wymagane jest tutaj przeprowadzenie dowodu statycznego.

W ofercie SIMPSON STRONG-TIE jest ponad 6000 kształtów i rozmiarów oraz zintegrowane systemy produktowe do wszelkich rodzajów połączeń elementów każdej konstrukcji m.in. z drewna klejonego, tarcicy i materiałów drewnopodobnych.

Duża asortyment złączy pozwala budować obiekty od hal sportowych, wielkich skomplikowanych architektonicznie budynków użyteczności publicznej, nowoczesnych kościołów przez domy mieszkalne, na wiatach i pergolach kończąc. Złącza są dobre zarówno dla budownictwa szkieletowego, jak i dla więźb dachowych na budynkach murowanych.

Złącza ciesielskie SIMPSON STRONG-TIE są ofertą firmy Ottensten Polska.
