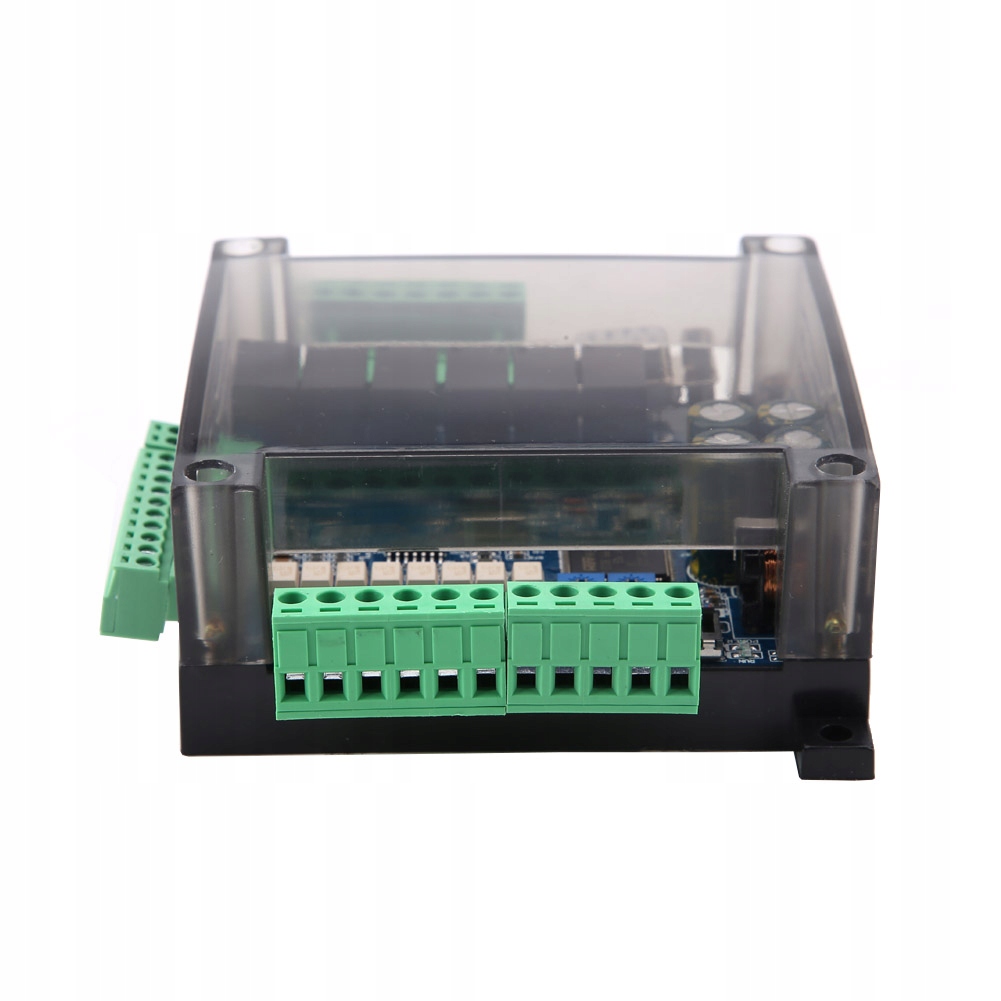

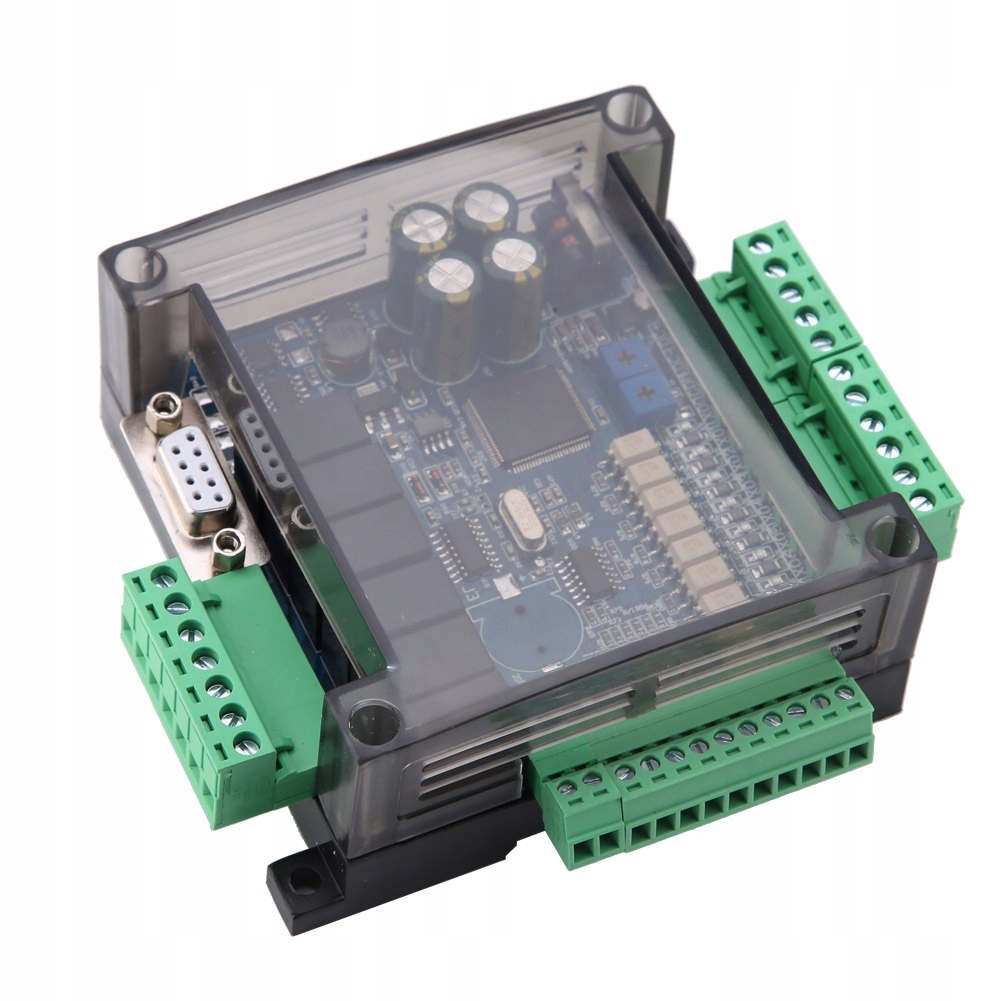

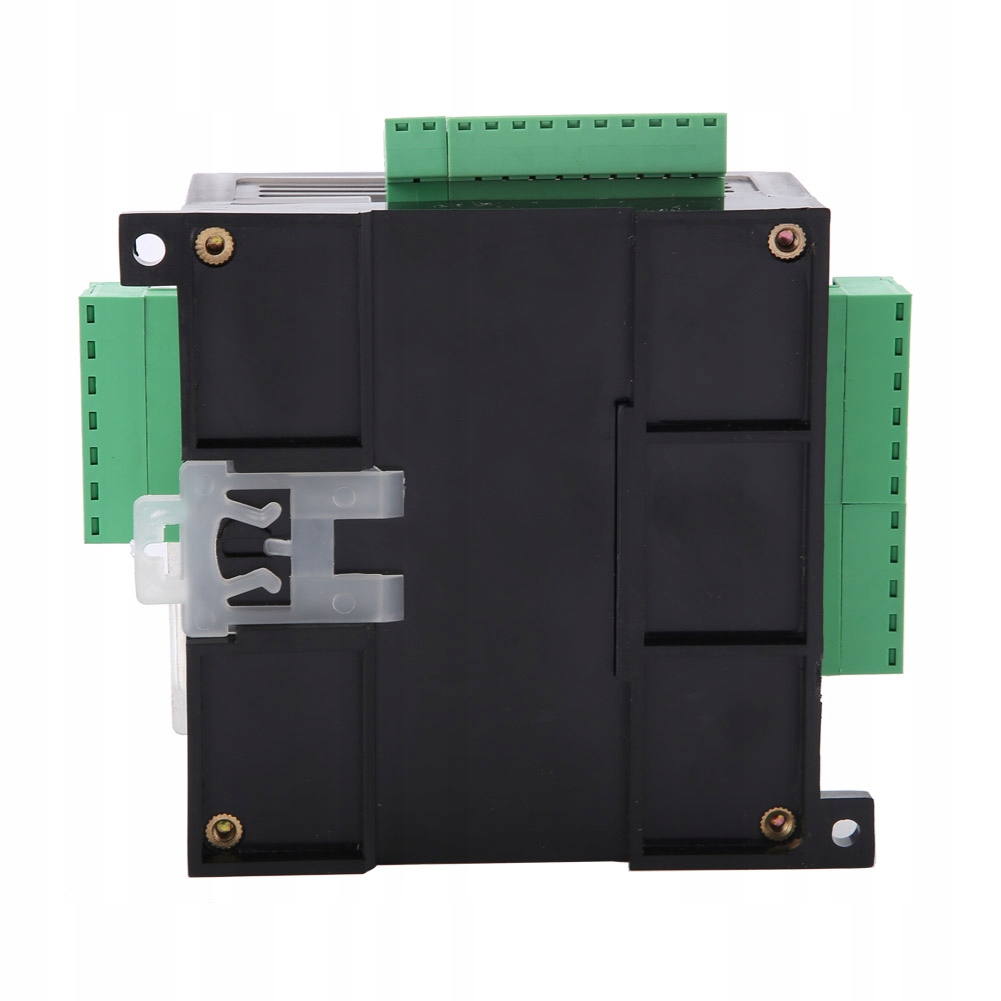

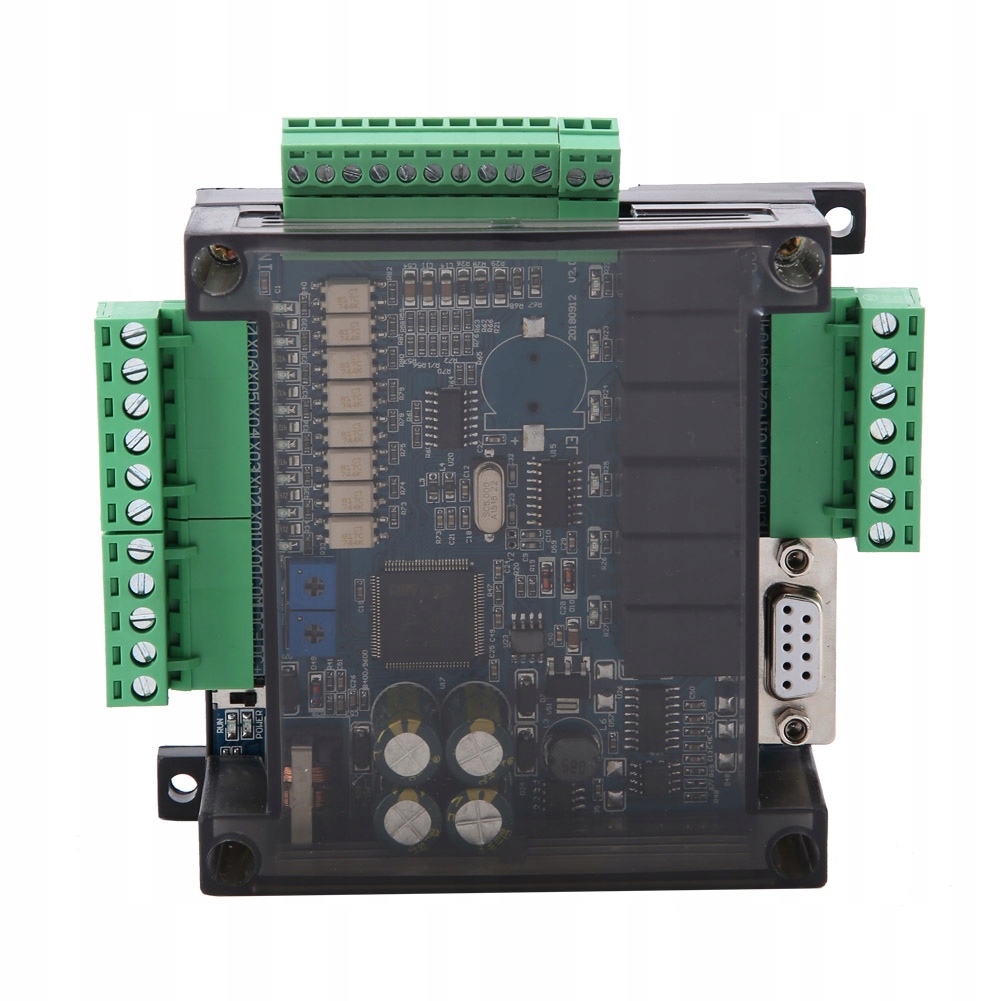

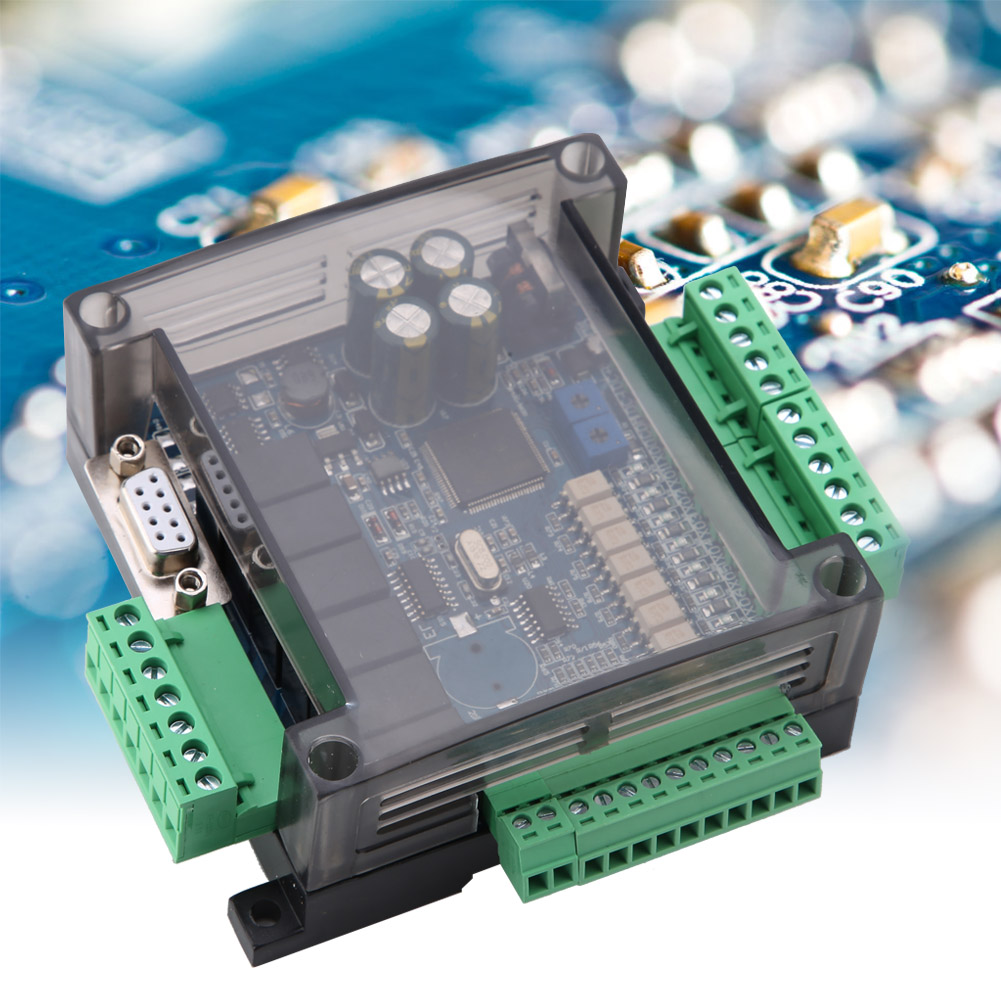

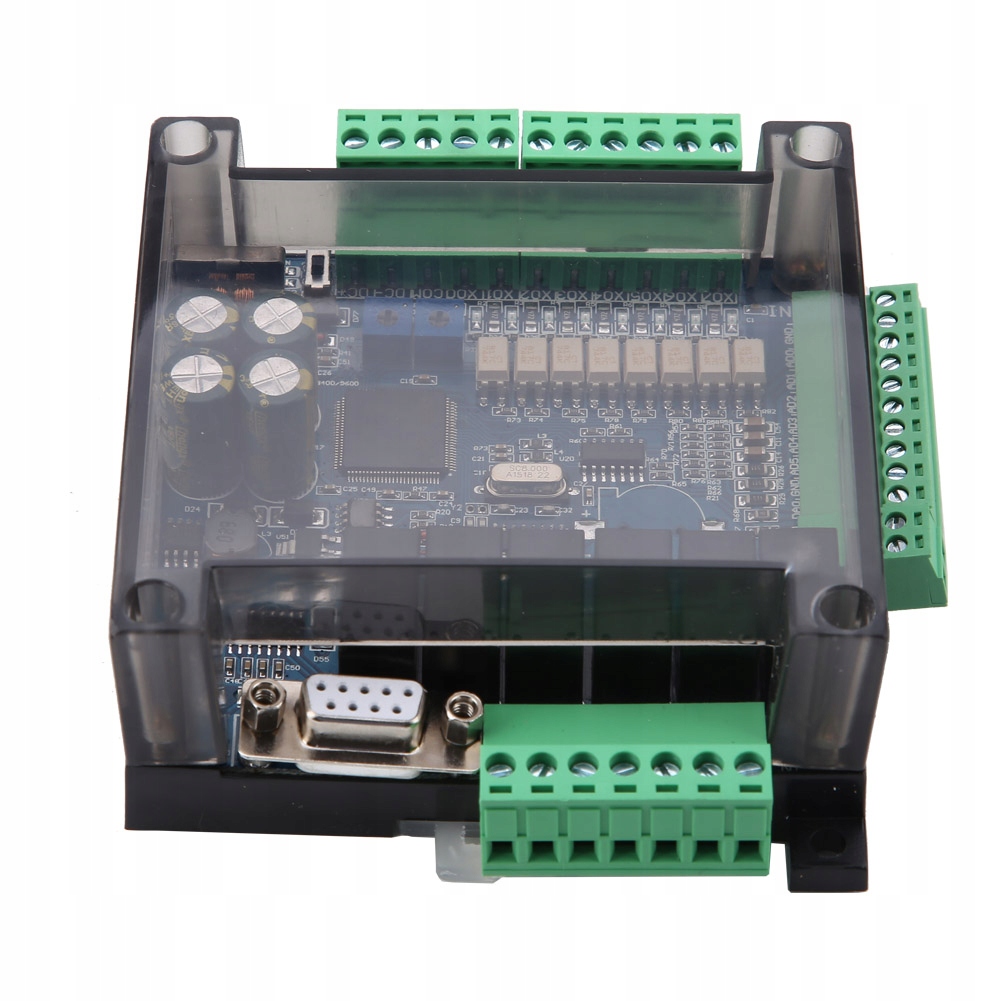

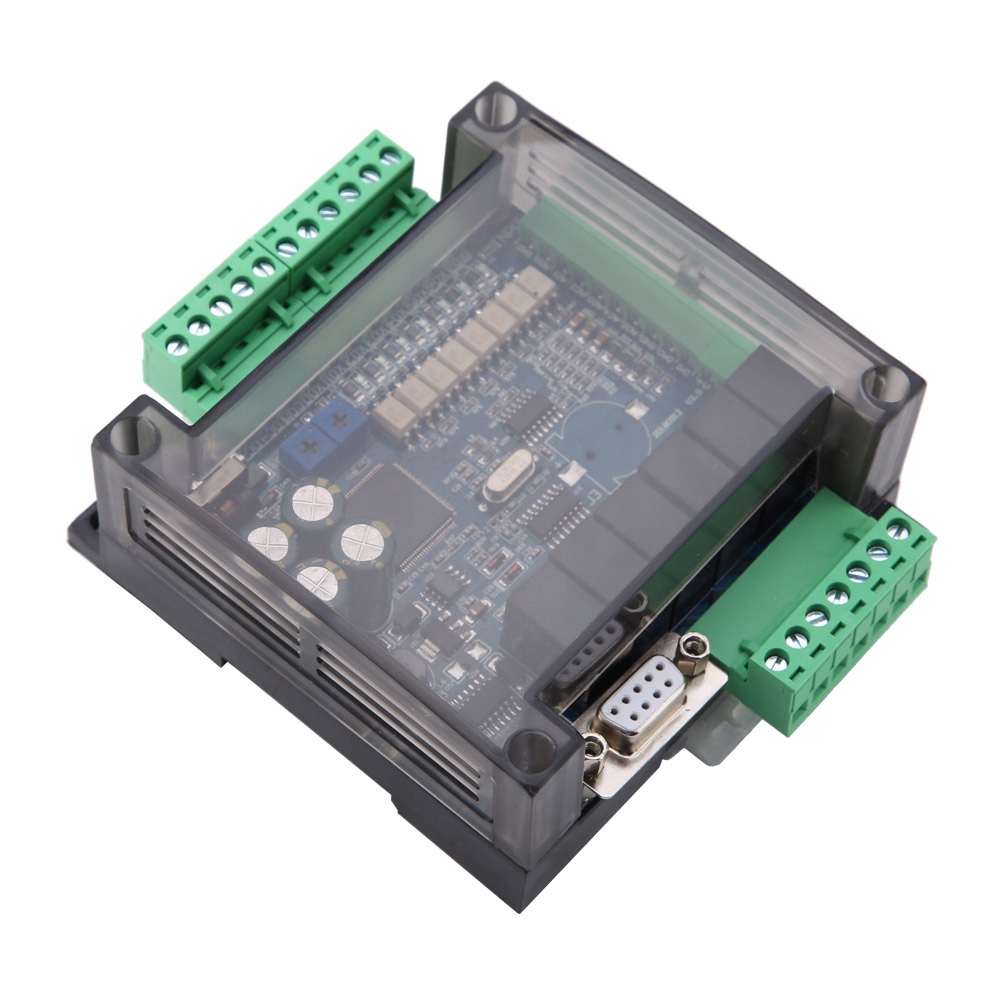

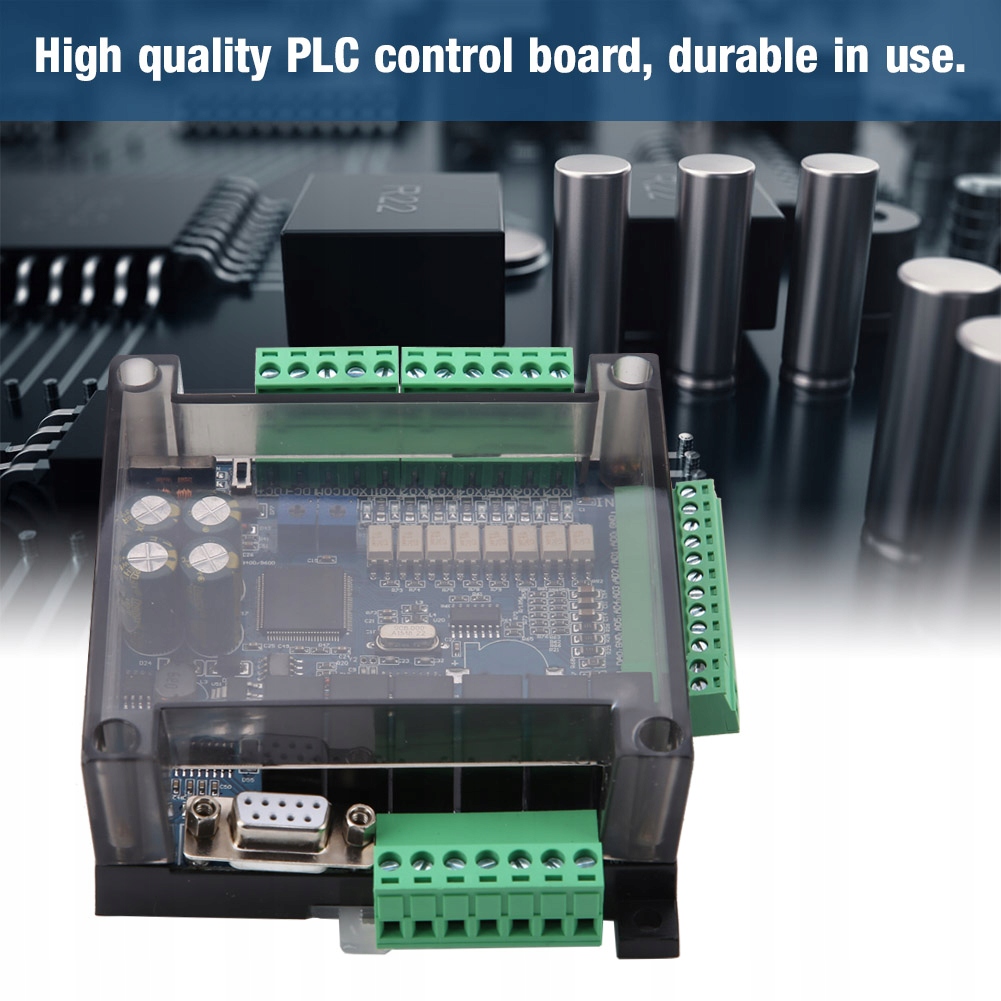

PLC Przemysłowa płyta sterująca FX3U-14MR 8 Wejście 6 Wyjście Programowy Prosty kontroler

. PLC PRZEMYSŁOWA PŁYTA STERUJĄCA FX3U-14MR PROGRAMOWY PROSTY KONTROLER

Feature ：

1. Punkt wejściowy X element x0-x7, wejście DC24, prawidłowe niskie poziomy. X0-5 to szybki port wejściowy zliczania (domyślnie: 12K, 100 kHz opcjonalnie).

2. Instrukcja napięcia analogowego wyjściowego WR3A, odpowiadająca wartości 0-4095.

3. Maksymalny prąd prędkości wynosi 1A. Obciążenie zewnętrzne Wspólne zakończenie + 24, drugi koniec otrzymał port wyjściowy PLC Y.

4. Y0-Y5 jest opcjonalnym przekaźnikiem lub wyjściem tranzystora, prąd wyjściowy przekaźnika 5A. Wyjście tranzystora DC24V, bieżące maksymalnie 1A.

5. Przekaźnik pośredni M: M0-M3071, można ustawić zakres ochrony utraty mocy.

. PLC PRZEMYSŁOWA PŁYTA STERUJĄCA FX3U-14MR PROGRAMOWY PROSTY KONTROLER

Specyfikacja:

Waga: 239 g/8,4 uncji

Punkt wejściowy: 8

Punkt wyjściowy: 6

Napięcie zasilania: DC24V

Prąd wyjściowy: 5a

Wejście analogowe: 6AD

Wyjście analogowe: 2DA

Liczba wysokiej prędkości: 6 drogi 12K opcjonalnie 100k

Wyjście impulsu: nie

Punkt zmiennoprzecinkowy: wsparcie

Silnik krokowy: bez wsparcia

Pojemność pamięci: 8000 kroków

Oprogramowanie do programowania: GX Developer lub GX Works

Kroki programu: 8000 kroków

Dwa porty komunikacyjne:

Jeden port komunikacji szeregowej RS232 (DB9) to protokół FX3U 38400,7, E, 1;

Jeden RS485 (485 Opcjonalna konfiguracja) (protokół komunikacji można ustawić na D8120).

Punkt wyjściowy E element:

Y0-Y5 jest opcjonalnym przekaźnikiem lub wyjściem tranzystora, prąd wyjściowy przekaźnika 5A. Wyjście tranzystora DC24V, bieżące maksymalnie 1A.

Y0-1 to szybki port wyjściowy (maksymalnie 100k). Okres PWM wynosi 0-32767us. Wysoki

Maksymalny prąd prędkości wynosi 1a. Obciążenie zewnętrzne Wspólne zakończenie + 24, drugi koniec otrzymał port wyjściowy PLC Y.

Wejście analogowe:

Sześciokierunkowe wejście analogowe, 12-bitowa dokładność, napięcie wejściowe: 0-10 V, 0-20MA; Przeczytaj ilość analogową z dyrektywą RD3A. Odpowiednie wartości 0-4095. Dwukierunkowe wejście analogowe potencjometru, D8030, D8031.

Wyjście analogowe:

2-kanałowe wyjście analogowe, 12-bitowa dokładność, napięcie wyjściowe: 0-10 V. Wyjściowe instrukcje napięcia analogowego WR3A, odpowiadające wartości 0-4095.

Przekaźnik pośredni M: M0-M3071, można ustawić zakres ochrony utraty mocy.

Punkt krokowy S: S0-1023, zasilanie zakresu magazynowania można ustawić na S0-S1023

Timer 100ms: T0-T199, akumulacyjna zasilanie Zapisz T184-T199

Timer 10ms: T200-T249, akumulacyjna zasilanie Oszczędzanie T246-T249

Timer 1ms: T250-T383, gdzie T250-255 jest kumulatywny

16-bitowy licznik: C0-C199, Zasilaj, aby zapisać C100-199

32-bitowy licznik: C200-C219, Zasilaj, aby zapisać C220-C234

32-bitowy duży licznik: C235-255; C235-240 jest licznikiem jednofazowym, a nie podwojenie częstotliwości; C241-240 jest licznikiem jednofazowym o podwójnej częstotliwości; C247-249 jest dwufazowym licznikiem, a nie podwojenie częstotliwości; C250-252 jest dwufazowym licznikiem o podwójnej częstotliwości; C253-255 jest dwufazowym licznikiem, 4-krotną częstotliwością;

Zarejestruj D: D0-D7999, zasilanie zasilania można ustawić na D0-7999,

Wskaźnik pośredniego V, Z: V0-7, Z0-7

P Numer skoku podprogramu: P0-63

Przerywam: X0-5 Zewnętrzne przerwanie. Przerwanie timera (1 ms). Licznik jest przerwany.

Specjalne elementy M: M8000 jest zwykle zamknięte podczas pracy, M8002 jest impulsem elektrycznym, M8011 to impuls 10 ms, M8012 to impuls 100 ms, M8013 to impuls 1s, M8014 to impuls minutowy.

. PLC PRZEMYSŁOWA PŁYTA STERUJĄCA FX3U-14MR PROGRAMOWY PROSTY KONTROLER

Lista pakietów:

1x PLC Control Board
