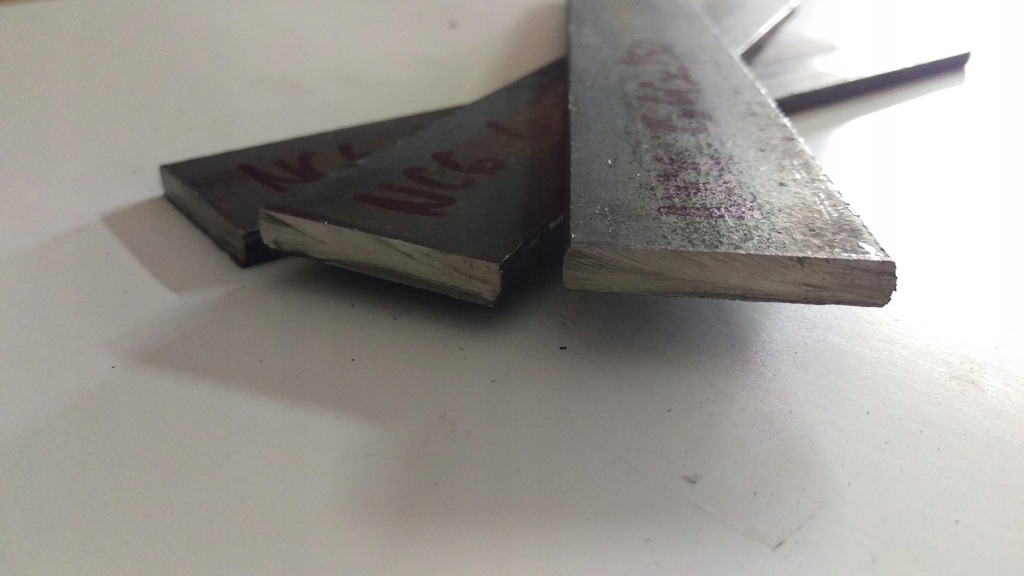

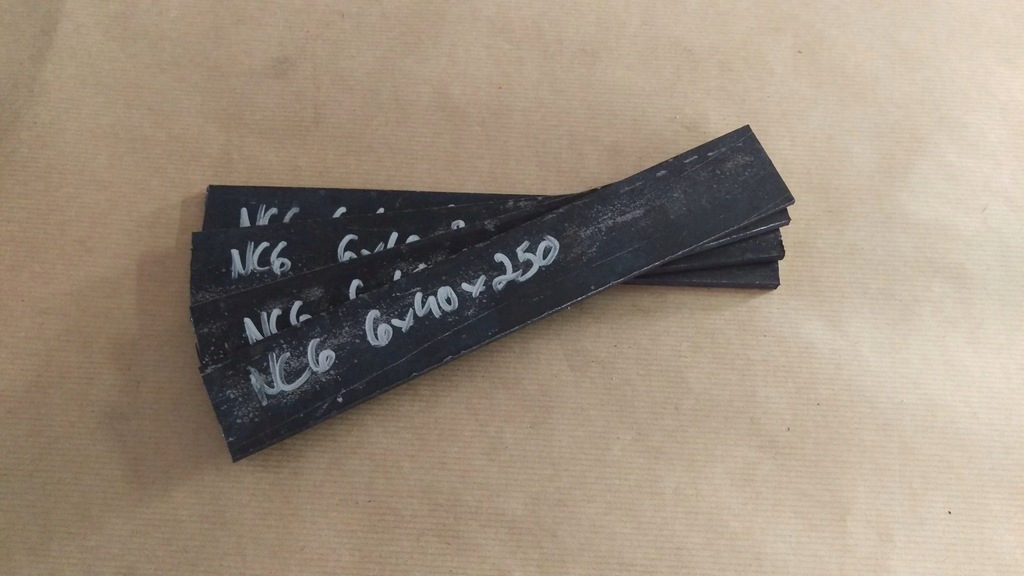

Stal NC6
Stal narzędziowa do pracy na zimno ; do hartowania w oleju, stabilna wymiarowo po hartowaniu, odporna na ścieranie
Parametry obróbki cieplnej:
Twardość po wyżarzaniu zmiękczającym - 248HB
Twardość po hartowaniu i odpuszczaniu 150 st. C - 62HRC
Twardość po hartowaniu i odpuszczaniu 200 st. C - 62HRC
Twardość po hartowaniu i odpuszczaniu 250 st. C - 60,3HRC
Twardość po hartowaniu i odpuszczaniu 300 st. C - 58HRC
Twardość po hartowaniu i odpuszczaniu 350 st. C - 55HRC
Twardość po hartowaniu i odpuszczaniu 400 st.C - 52HRC
Twardość po hartowaniu i odpuszczaniu 450 st. C - 48,6HRC
Twardość po hartowaniu i odpuszczaniu 500 st. C - 45HRC
Procesy:
spawanie NIE
kucie TAK
walcowanie TAK
azotowanie NIE
hartowanie TAK temp. 810 - 830 [°C] olej
odpuszczanie TAK temp. 150 - 260 [°C]
