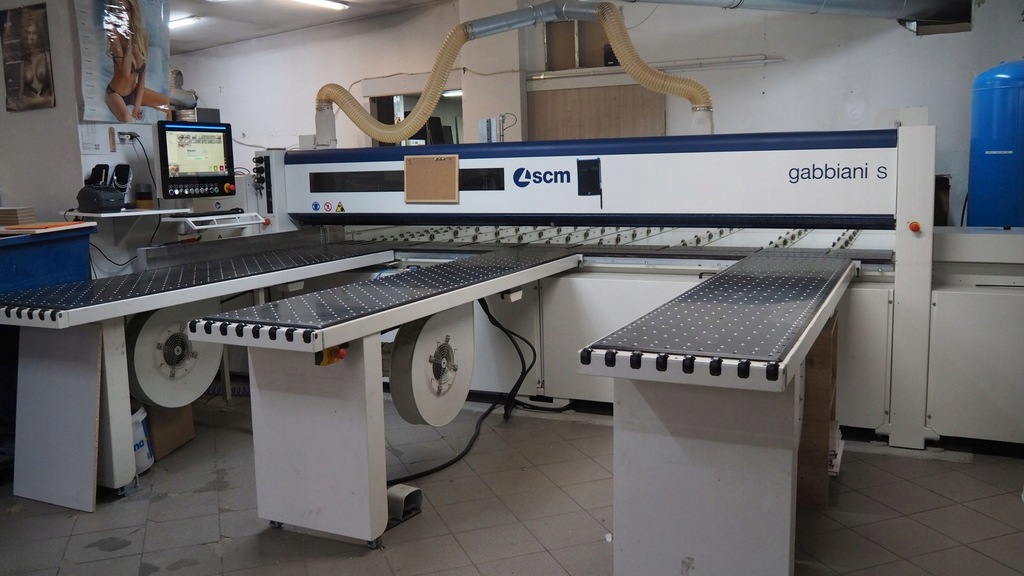

GABBIANI S 95 PRZEMYSŁOWA FORMATYZERKA DO ROZKROJU PŁYT
- Wersja 38 - szer.x dł. cięcia 3800x3200 mm
- Silnik główny piły - 15 kW
- Tarcza piły - 380 mm
- Podcinak - 160 mm
- Wysokość cięcia - do 95 mm
- Pełna optymalizacja procesu cięcia w zależności od wysokości ciętego materiału
- Kolorowy monitor 21" - Touch Screen
- Program MaestroCut 3D - tryby pracy: automatyczny, półautomat, ręczny
- Pomiar cięcia na taśmie magnetycznej niweluje odchyłki wymiarów związane z luzami na belce
- Poduszka powietrzna dla stołów roboczych i linii cięcia minimalizuje uszkodzenia obrabianych elementów 3 stoły robocze przedłużone do 2400 mm (2 ruchome)
- Główny stół roboczy poszerzony do 800 mm zwiększa wygodę użytkowania
- Docisk boczny obrabianych elementów
- Możliwość rowkowania elementów Ilość chwytaków - 10 szt
- Dodatkowe zdalne uruchamianie - tzw. pedał
- Drukarka etykiet
OPIS OGÓLNY:
Automatyczna formatyzerka sterowana PC/PLC, zaprojektowana do formatowania płyt z drewna litego, płyt wiórowych, MDF, sklejki oraz płyt pilśniowych.
WŁAŚCIWOŚCI:
-PROFESJONALNA – automatyczna formatyzerka,
-PROSTA W UŻYTKOWANIU – dzięki zastosowaniu nowoczesnego / technologicznie zaawansowanego i wydajnego systemu sterowania PC/PLC
-MOŻLIWOŚĆ INTEGRACJI Z PROCESEM NETLINE, zarządzającym Projektem, Programowaniem i zautomatyzowaną produkcji mebli we wszystkich fazach obróbki: rozkroju, okleinowania, wiercenia-frezowania.
Korpus i stół roboczy
- korpus stalowy o strukturze tubusowej
- stół roboczy ze wzmacnianej, żebrowanej stali, pokryty bakelitem
- liniał umieszczony po lewej stronie maszyny
Stalowy wózek piły:
- 1 silnik piły głównej oraz 1 silnik podcinacza
- pionowy ruch agregatu na prowadnicach pryzmatycznych
- koła posuwowe wykonane z utwardzanej stali
- wózek idealnie zrównoważony, co gwarantuje doskonałą jakość cięcia
- ruch wózka do liniału
Belka dociskowa
- belka dociskowa z równomiernym dociskiem na całej długości cięcia, posiada wycięcia, które umożliwiają podejście chwytaków bez kolizji z belką, pneumatyczna pionowa regulacja na precyzyjnej zębatce, ciśnienie regulowane od 1,5 do 6 bar
- podwójny system króćców odciągowych: jeden zainstalowany od góry na belce dociskowej, który utrzymuje w czystości stół roboczy, drugi od dołu na wózku piły
Belka popychaczy i tylna część maszyny
- napędzana belka popychaczy na całej głębokości maszyny, napęd przenoszony przez drążek skrętny. Belka porusza się na dwóch stalowych dwuteownikach(H SUPPORD), napęd realizowany za pomocą 2 precyzyjnych zębatek, co gwarantuje idealną równoległość linii cięcia i belki popychaczy. Belka napędzana jest falownikiem, co umożliwia płynną regulację prędkości podawania i szybki powrót
- regulacja ciśnienia na chwytakach
- część tylna składa się z suportów stołu roboczego z kółkami, które wykonane są z tworzywa zapobiegającego zarysowaniom oraz stołu pokrytego bakelitem o szerokości 350 mm, umieszczonego po stronie liniału, co ułatwia cięcie poprzeczne cienkich pasów.
ZABEZPIECZENIA
-opłotowanie maszyny mocowane do korpusu
-szafa elektryczna z:
-pyłoszczelną kabiną z zamykanym głównym wyłącznikiem
-zabezpieczeniem przed przeciążeniem silnika
-pomocniczy obwód niskiego napięcia 110 V dla poleceń, elektronicznych
-elementów sterowania i sygnałów niskiego napi ęcia
-mikrowyłącznik bezpieczeństwa na osłonie piły
-belka zabezpieczająca na linii cięci
-przednia osłona z plastikowymi płytkami
