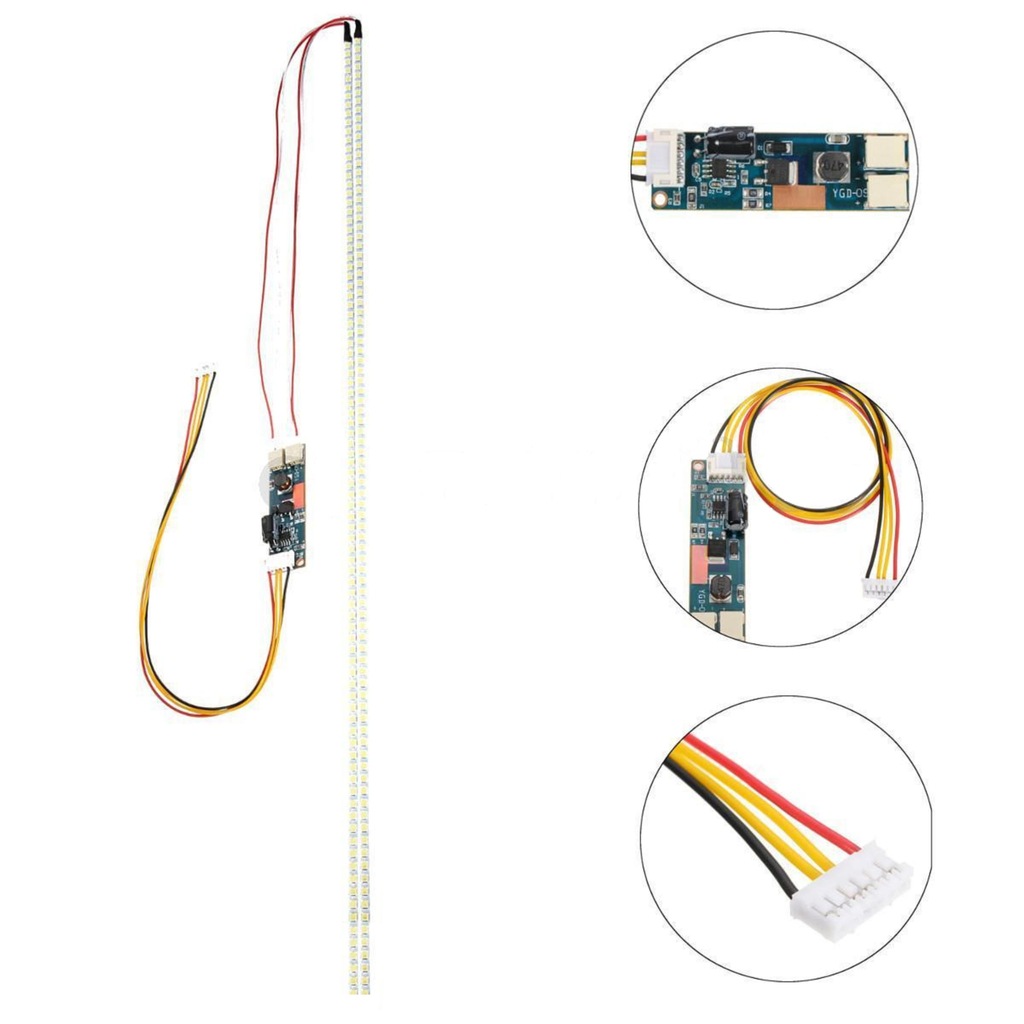

P r z e d m i o t e m   sprzedaży są dwa paski LED oraz inwerter zastępujące tradycyjne podświetlenie w monitorach LCD o przekątnej ekranu 19W - PANORAMICZNA MATRYCA . ( Jest to komplet składający się z dwóch pasków LED o długości około 420mm oraz inwertera. Odcinając sekwencje co trzy diody możemy zrobić podświetlenie do 19" matrycy 4:3) . Podłączenie jest banalnie proste.

• VCC - Zasilanie w przedziale 12- 27V ( VCC plus zasilania ; PROSZĘ NIE POMYLIĆ POLARYZACJI. GROZI  USZKODZENIEM INWERTERA !!!!
• GND minus zasilania),
• ENA - sygnał startu typowe 3,6V
• DIM -  napięcie do regulacji natężenia świecenia  0 - 5V

NIEKTÓRE PŁYTKI INWERTERA MAJĄ ZŁY OPIS WYPROWADZEŃ ( ODWRÓCONA KOLEJNOŚĆ). PROSZĘ ZAPAMIĘTAĆ - ZAWSZE PLUS ZASILANIA  JEST CZERWONY, OBOK NIEGO - SYGNAŁ STARTU PÓŹNIEJ REGULACJA JASNOŚCI DIMM ORAZ MINUS - PRZEWÓD CZARNY

Chcę tu zaznaczyć że czasami działa ono odwrotnie niż pokazuje menu monitora czyli przy napięciu 0V na tym zacisku diody świecą z max. jasnością. Zazwyczaj to napięcie nie da się obniżyć do zera i nawet 0,5V powoduje że diody już świeca słabiej, dlatego też albo nie podłączać tego pinu albo budować jakiś prosty układ, którego schemat z mosfetem mogę gratis dorzucić

Polecam również testery do namierzania uszkodzonych diód, idealne narzędzie do szukania przerwy w paskach LED

Zapraszam do zakupu
