PantoRouter to urządzenie frezujące przeznaczone do wykonywania szerokiej gamy połączeń drewnianych. Urządzenie sprawia, że nawet bardzo skomplikowane i nietypowe połączenia kątowe stają się proste do wykonania.

PantoRouter po zastosowaniu odpowiednich szablonów pozwoli Ci na frezowanie m.in.:

• połączeń czopowych,
• połączeń palcowych/wczepy proste,
• połączeń na jaskółczy ogon**.

Dodatkowo system ten umożliwia wykonywanie gniazd pod:

• szerokie i wąskie kołki meblowe**,
• złącza domino**,
• okucia meblowe**,
• zawiasy meblowe**.

Jak działa PantoRouter?

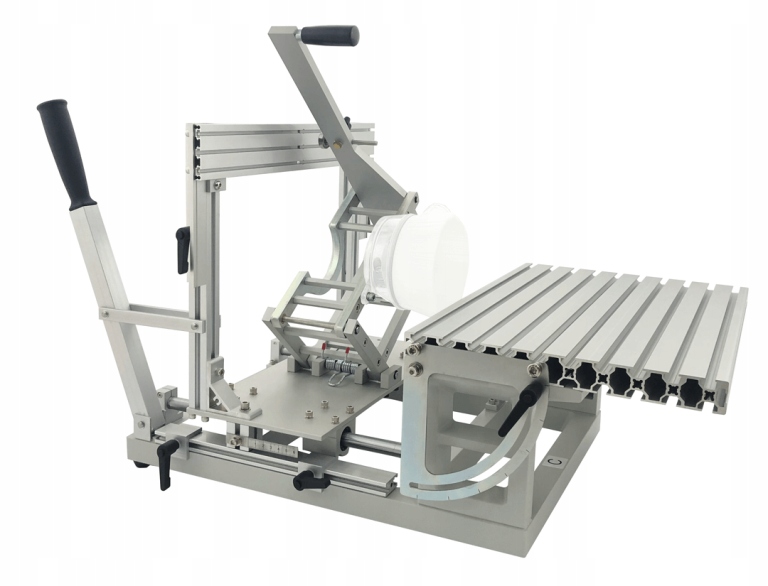

Konstrukcyjnie PantoRouter bazuje na zasadzie działania pantografu mechanicznego, która pozwala zamontowanemu silnikowi frezarskiemu na ruch w trzech osiach (X, Y i Z).

Urządzenie bazuje na zamontowanym szablonie odwzorowującym wybrane połączenie. Ruch trzpienia kopiującego (z łożyskiem kulkowym) po zamontowanym szablonie wprawia wrzeciono silnika frezarskiego w określony ruch. Uzyskany kształt jest pomniejszony dwukrotnie.

Zamocowany szablon np. do połączeń czopowych umożliwia wykonywanie zarówno wpustu jak i czopa. W celu wykonania gniazda trzpień kopiujący porusza się po wewnętrznej stronie szablonu, natomiast w przypadku czopa wykorzystywana jest krawędź zewnętrzna.

Indywidualne połączenia

Zasada działania PantoRoutera daje użytkownikowi możliwość stworzenia własnego połączenia o dowolnym kształcie. Wystarczy zaprojektować  i przygotować odpowiedni szablon np. na maszynie CNC lub drukarce 3D.

Maksymalne rozmiary

Praktyczne ograniczenia wielkości elementu roboczego (w zależności od zastosowanego frezu) to maksymalnie 100 mm (4") wysokości i maksymalnie 200 mm (8") długości. Istnieje jednak możliwość podzielenia/zindeksowania elementu podczas wykonywania połączeń palcowych i połączeń na jaskółczy ogon dla znacznie większych elementów poprzez ich wykonanie w kilka przejściach.

Wytrzymała i lekka konstrukcja

Konstrukcja wykonana z aluminiowych profili i odlewu jest lekka a przy tym jednocześnie bardzo odporna na odkształcenia i stanowi stabilną podstawę do pracy.

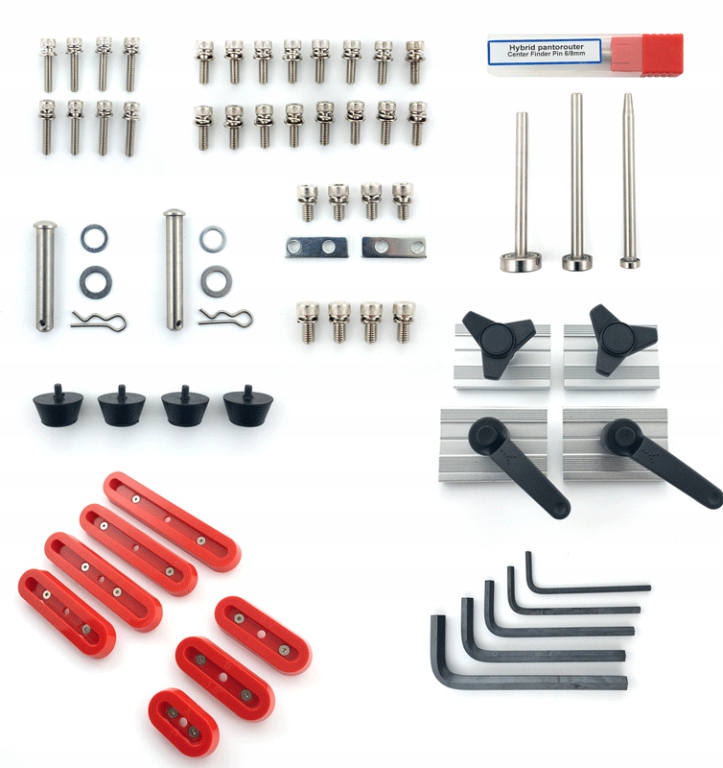

Zakres dostawy

• 1x PantoRouter (bez silnika frezującego),
• 2x kołnierz mocujący Ø43 mm,
• 5x klucz imbusowy: 2.5, 3, 4, 5, 6 mm,
• 1x trzpień centrujący Ø6/8 mm,
• 3x trzpień kopiujący: Ø10, 15, 20 mm,
• 5x poziomy szablon czopowy: 2.5 cm (A 1”), 12.7 cm (B 5”), 5 cm (C 2”), 6.35 cm (D 2.5”), 7.62 cm (E 3”),
• 2x pionowy szablon czopowy: 3.8 cm (B-V 1.5"), 6.35 cm (D-V 2.5"),
• 1x prostokątny ogranicznik z dźwignią zaciskową – para,
• 1x prostokątny ogranicznik z nakrętką motylkową – para.

*Uwaga

PantoRouter sprzedawany jest bez silnika frezującego i osłony.

**Uwaga

W podstawowej wersji (produkt z tej aukcji) PantoRouter umożliwia wykonywanie tylko połączeń czopowych i palcowych. Przedstawione na niektórych zdjęciach połączenia np. połączenia na jaskółczy ogon można wykonać po zastosowaniu odpowiedniego szablonu.
