KOD PRODUKTU: 1455

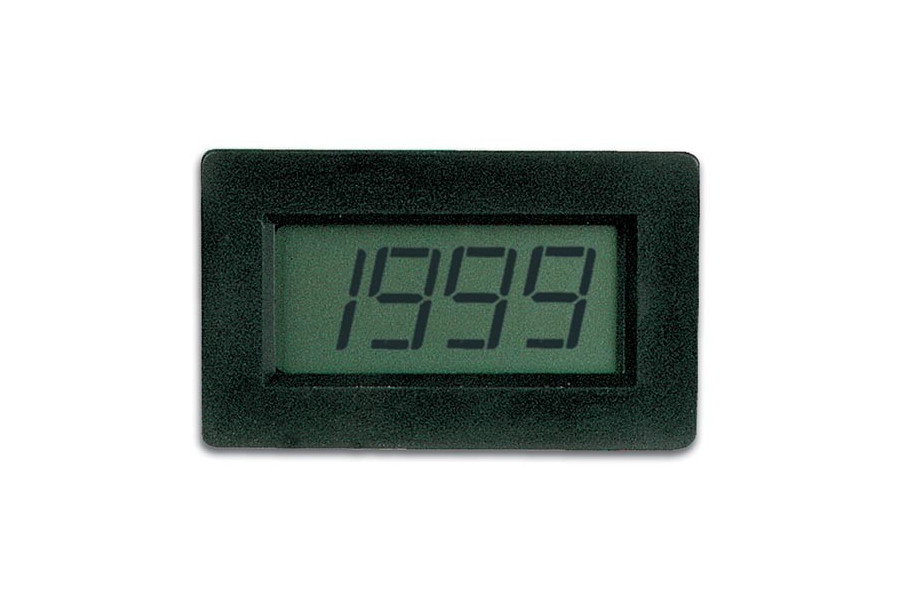

             Moduł PMLCDL to kompletny 3,5 cyfrowy woltomierz napięcia stałego z wyświetlaczem LCD  o zakresie pomiarowym 200mV (-199,9mV ~ +199,9mV) zasilany napięciem stałym 9V, pobierającym prąd ok 1mA.

Moduł nie może mierzyć napięć własnych! co oznacza że musi być podłączony do niezależnego źródła zasilania. Zasilać go można z baterii, zasilacza wtyczkowego lub innego niepowiązanego z układem mierzonym źródła zasilania.

Zakres pomiarowy można dowolnie zmieniać przez wymianę (wlutowanie) dwóch oporników RA i RB. Oryginalnie miernik ma zakres pomiarowy 200mV, a sygnał wejściowy nie jest tłumiony. Aby uzyskać inne zakresy pomiarowe należy stłumić napięcie wejściowe mniej więcej 10-, 100-, 1000- albo 10000-krotnie. Uzyskuje się to przy stosunku RB/RA równym odpowiednio 9, 99, 999, 9999. Na płytce woltomierza zamontowany jest rezystor umożliwiający korekcję błędu stosunku rezystorów wynoszącą nawet do kilku procent.

Specyfikacja:

-wymiary: 68mm x 44mm

-częstotliwość odczytu: 2-3 / s

-max. napięcie wejściowe: 199,9 mV DC-wyświetlanie: LCD

-max. wyświetlana liczba: 1999(3.5 cyfry) ze wskaźnikiem polaryzacji

-metoda pomiaru: Dual-slope Integration A/D converter system

-dokładność: +/- 0.5% (23* +/- 5*C, <80% RH)

-napięcie: 8-12 V DC

-pobór prądu: 1 mA

-opór pozorny: >100 Mohm
