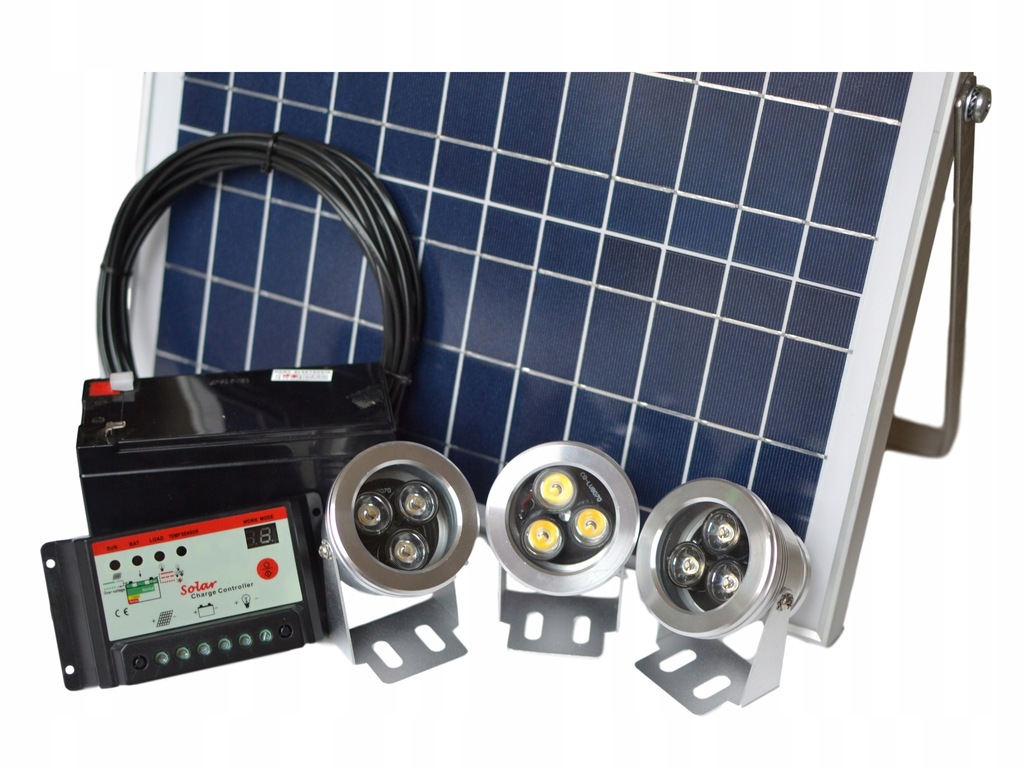

ZESTAW SOLARNY Z PANELEM SOLARNYM, REGULATOREM, TRZEMA LAMPKAMI I PEŁNYM OKABLOWANIEM

Najważniejsze cechy:

Gotowy do działania, kompletny zestaw z panelem solarnym polikrystalicznym 20W (wraz z podpórką), regulatorem wyposażonym w układ zmierzchowy i funkcje czasowe, akumulatorem 7,2Ah, trzema soczewkowymi, oszczędnymi lampami LED w klasie szczelności IP65 o łącznej mocy zaledwie 9W (3W każda lampa) oraz pełnym okablowaniem z wszystkim zarobionymi na przewodach, niezbędnymi złączkami. Zestaw dedykowany do oświetlenia solarnego ogrodów, elewacji, podjazdów do posesji, altan, domków letniskowych itp.

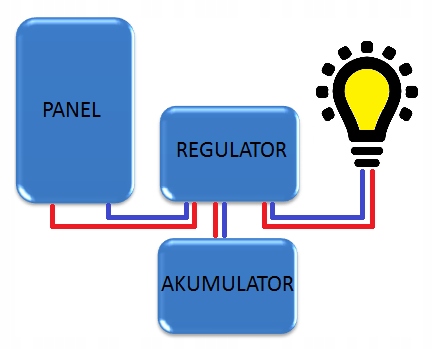

Zasada działania

Panel słoneczny za pośrednictwem regulatora ładuje akumulator żelowy dołączony do zestawu a następnie po zachodzie słońca układ zmierzchowy regulatora włącza oświetlenie na ustawiony przez nas okres czasu (programy czasowe przy opisie regulatora).

Panel słoneczny 20W bez problemu naładuje 7,2Ah akumulator w czasie nie dłuższym niż 6 godzin od pełnego rozładowania.

Trzy lampy LED znajdujące się w zestawie o mocy 3W/12V łącznie dają moc odpowiadającą 90W światła halogenowego.

Zestaw częściowo połączony, montaż ograniczyliśmy do niezbędnego minimum.

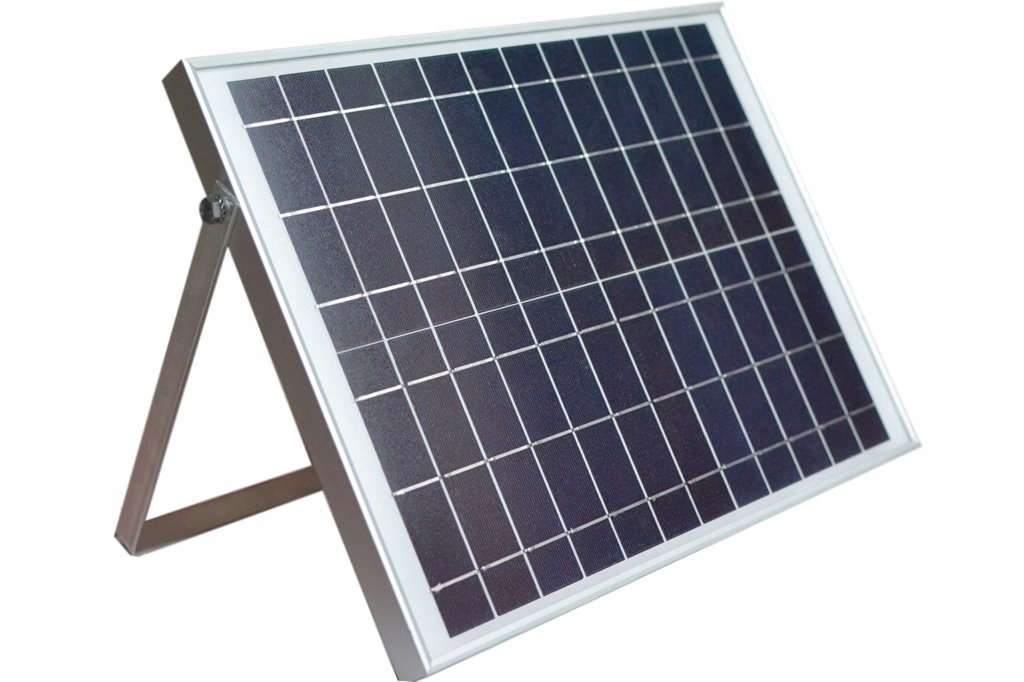

Panel solarny mocy 20W

wykonany z wysokiej jakości ogniw polikrystalicznych, zabezpieczony hartowaną szybą grubości 3,2mm przed gradem, śniegiem i wiatrem. Panel wyposażony w podpórkę umożliwiającą stabilne ustawienie baterii słonecznej, pod wymaganym kątem (optymalny 38st).

W konkurencyjnych zestawach najczęściej nie ma podpórki, niełatwy problem umocowania i ustawienia odpowiedniego kąta pozostaje często po stronie nabywcy.

Parametry techniczne:

• Ogniwa: Polikrystaliczne
• Moc szczytowa: 20W
• Tolerancja mocy: +/-5%
• Prąd zwarcia (Isc):1,83A
• Napięcie mocy Max Vmp: 12V
• Prąd max (Imp): 1,66A
• Napięcie jałowe Voc: 13,2V
• Długość: 445mm
• Szerokość: 340mm
• Głębokość: 24mm
• Waga: 1,66kg
• Rama: anodyzowane aluminium
• Szyba: 3,2mm szkło hartowane

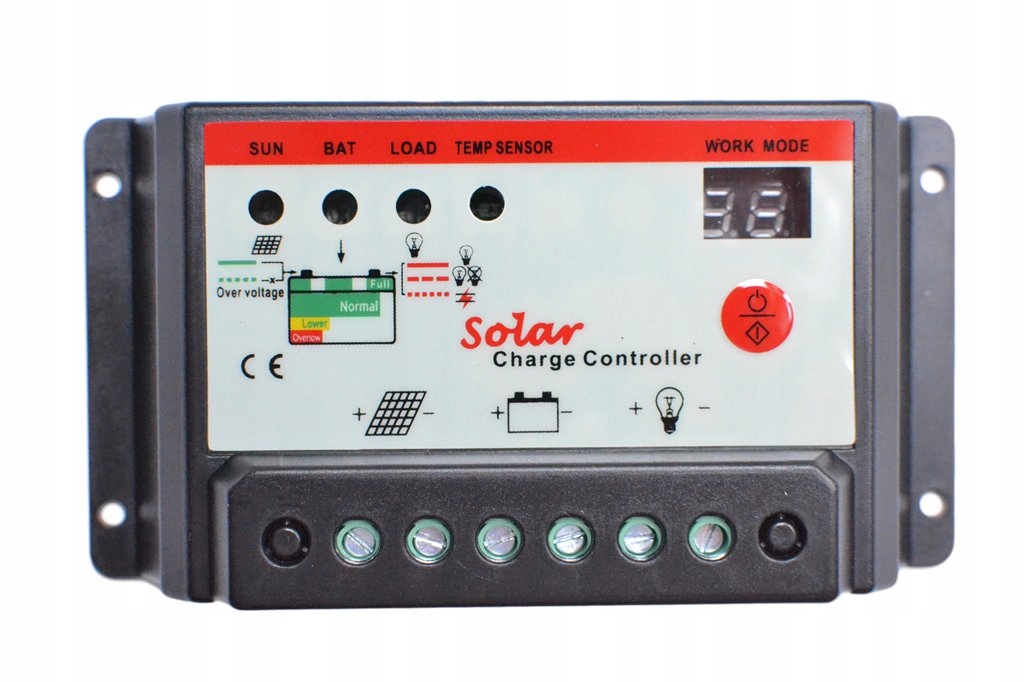

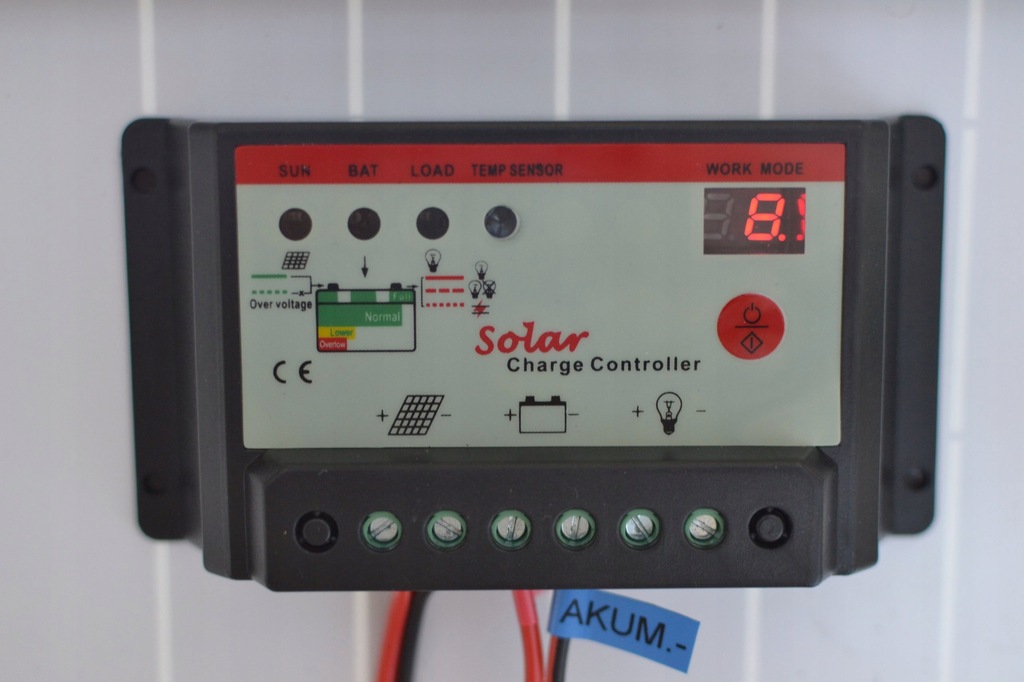

Regulator ładowania

posiada funkcję czasowego sterownia oświetleniem, jeżeli światło słoneczne zaczyna docierać do panela słonecznego, lampy zostają wyłączone a akumulator jest ładowany. Po zachodzie słońca oświetlenie zostaje włączone na określony przez nas okres czasu. Poniżej tabela prezentująca programy pracy, które są do wyboru.

Regulator może również pracować w programie włącz/wyłącz uruchamianym z przycisku na panelu - funkcja wykorzystywana np. w domkach letniskowych gdzie sami decydujemy o włączeniu bądź wyłączeniu oświetlenia (tak jak włączenie oświetlenia ściennym przyciskiem w domu).

Parametry techniczne:

• Napięcie znamionowe: 12V/24V
• Max prąd ładowania: 20A
• Max prąd obciążenia: 20A
• Napięcie HVD (ładowania): 14.2V
• Napięcie wyrówniania: 14.8V
• Napięcie LVR (rozładowania): 12.6V
• Napięcie zatrzymania rozładowania: 11.2V
• Technologia ładowania PWM oraz SOC
• Czujnik temperatury: TAK
• Złącza dla przewodów: max 6mm2
• Pobór prądu: 6mA
• Kompensacja temperatury: -30mV/C/12V
• Temperatura pracy: -35C do +55C
• Ochrona przed przeładowaniem: 130% przez 60 sek.
• Ochrona przed przeładowaniem: 160% przez 5 sek.
• Przeładowanie: Natychmiastowe wyłączenie
• Wymiary: 140x90x28mm
• Waga: 210g

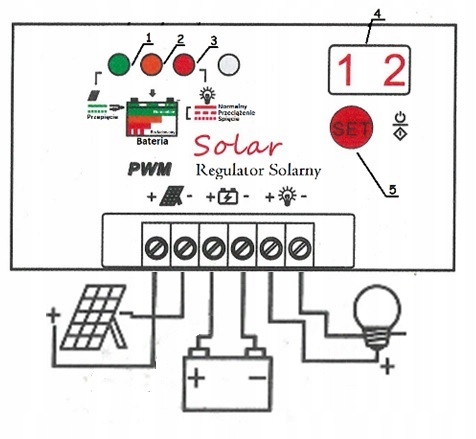

Panel regulatora (opis rysunku):

1. SUN LED (wskaźnik ładowania) - świeci na zielono jeżeli akumulator jest ładowany, jeżeli miga to znaczy że jest za wysokie napięcie.
2. BAT LED (wskaźnik baterii) - świeci na zielono jeżeli akumulator jest ładowany, miga na zielono jeżeli akumulator jest naładowany, świeci na żółto jeżeli jest niski poziom naładowania akumulatora, świeci na czerwono jeżeli obciążenie zostało odłączone, akumulator rozładowany.
3. LOAD LED (wskaźnik zużycia) - świeci na czerwono jeżeli wyjście jest włączone, jeżeli wyjście jest przeciążone dioda przygasa, jeżeli miga to znaczy że jest zwarcie na wyjściu.
4. PROGRAM DZIAŁANIA – 17 programów pracy opis poniżej.
5. PRZYCISK SET - Przyciśnięcie przycisku SET na regulatorze przez 3 sek. pozwala na wybranie jednego z 17 programów działania.

Opis trybów pracy regulatora:

0 – Czyste ładowanie: ten tryb służy wyłącznie do bezpiecznego ładowania akumulatora z logiką regulatora (zabezpieczenia przed nadmiernym rozładowaniem baterii, przeciążeniem i spięciami). .

1-13 – Czujnik światła + tryb opóźnienia: urządzenie automatycznie załączy oświetlenie po zajściu słońca, wbudowany timer zacznie odliczać czas. Kiedy timer osiągnie ustawiony czas automatycznie wyłączy się oświetlenie (ustawiamy od 1 do 13 godzin opóźnienia).

H – Tryb manualny-ręczny: włącza lub wyłącza oświetlenie. W tym trybie, każdorazowo po naciśnięciu przycisku SET można włączyć lub wyłączyć lampy.

C – Uniwersalny tryb kontrolera: wybierając ten tryb urządzenie skasuje optyczną kontrolę, funkcje czasowe, opóźnienie i inne pokrewne funkcje a zachowa wszystkie inne funkcje ogólne regulatora uniwersalnego (przyciski sterują światłami poprzez wyjście ON/OFF)

L – Tryb Zmierzch-Świt: kiedy nie ma światła słonecznego, natężenie światła spadnie do punktu załączenia oświetlenia - uruchomienie lamp następuje z 10-cio sekundowym opóźnieniem (w celu wyeliminowania efektu migotania). Kiedy rano pojawi się światło słoneczne, natężenie światła dochodzi do punktu wyłączenia oświetlenia natomiast kontroler opóźnia włączenie ponownego ładowania akumulatora o 1 minutę.

d - Tryb debugowania: używane do debugowania systemu, tak samo jak tryb zmierzch-świt tylko że opóźnienie sterowania sygnałem wyjścia progowego (1min / 10s) zostało wyłączone w celu uzyskania wszystkich innych funkcji.

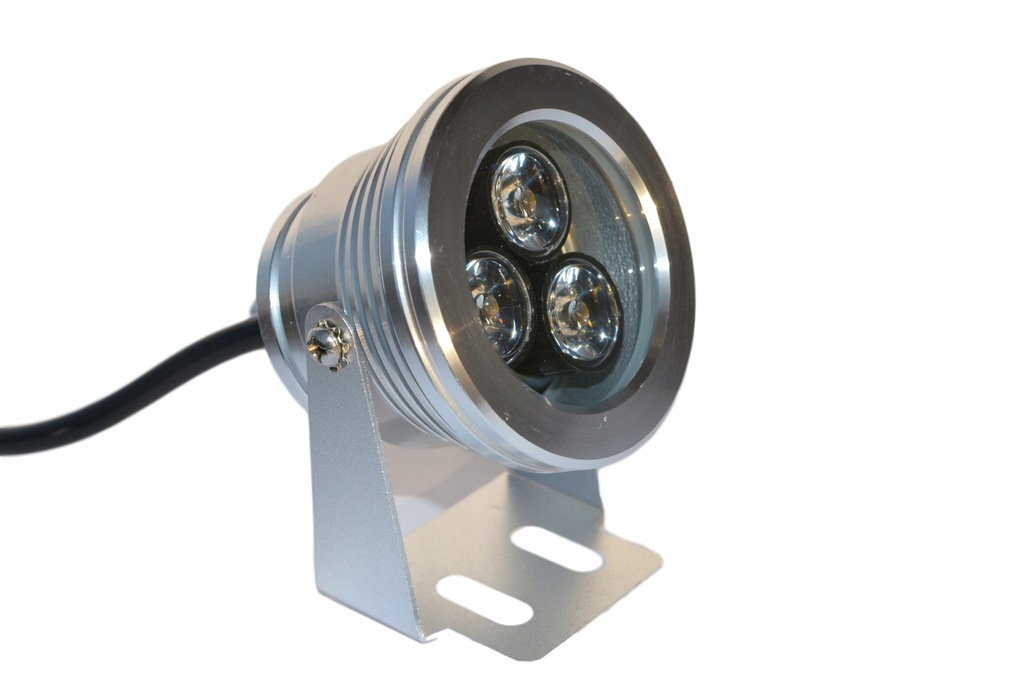

Trzy lampy w wykonaniu ze stali nierdzewnej.

Soczewkowa konstrukcja i wykorzystaniu trzech diód wysokiej jasności pozwoli bez problemu oświetlić nasz ogród, podjazd, taras, czy altanę wykorzystując w pełni zalety oszczędnego oświetlenia LED.

Lampa pobiera moc zaledwie 3W co odpowiada 30W światła halogenowego.

Dane techniczne:

• Moc - 3W
• Kolor LED - ciepły biały 3000K
• Kąt światła - 120st.
• Klasa szczelności IP65
• Jasność oświetlenia - 240-270LM
• Wymiary - 180x140x100
• Napięcie - 12V
• Waga - 256g

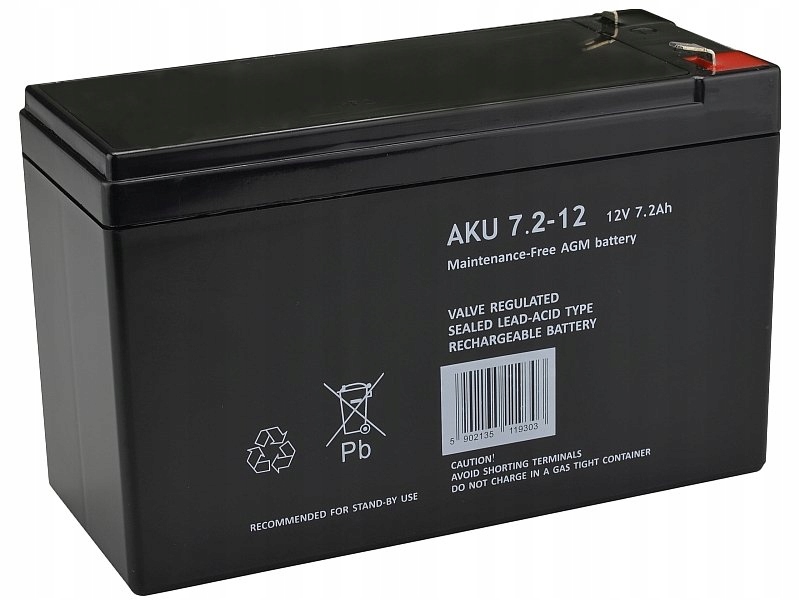

Akumulator żelowy 12V 7,2Ah

• Napięcie 12V
• Max prąd ładowania
• Max prąd rozładowania 50A (5sek.)
• Ładowanie buforowe 13,5 -13,8V
• Ładowanie cykliczne 14,4 - 14,0V
• Złącze: Fast-on 187 (T1)
• Temperatura pracy -20szt do +50st.
• Waga: 2,1kg
• Wymiary:151x65x100

Informacje dodatkowe:

• Polska Instrukcja Montażu
• Paragon fiskalny lub Faktura VAT do każdego zakupionego urządzenia.
