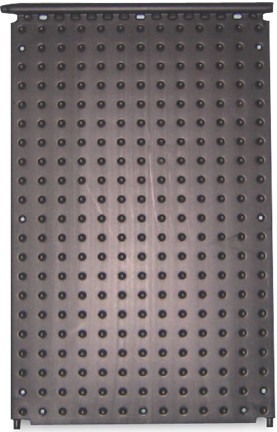

Panel solarny, typ 1000

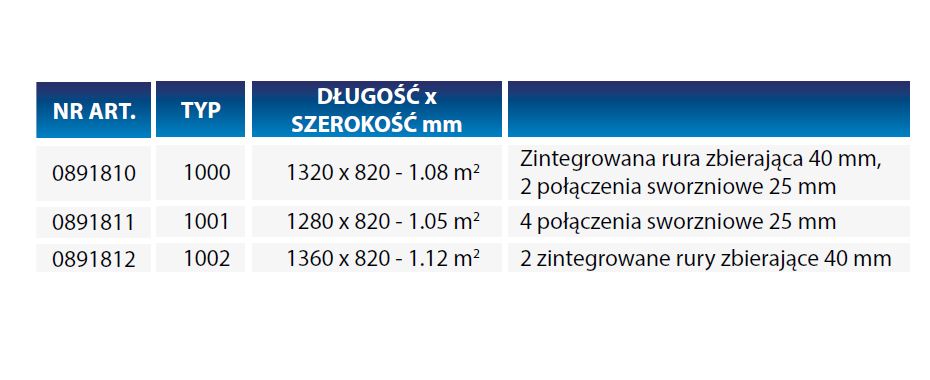

Nr katalogowy 0891810

Panel solarny 40 mm zintegrowana rura zbierająca 40 mm i 2 połączenia sworzniowe 25 mm typ 1000

• Typ: 1000
• 1320 mm x 820 mm - 1,08 m3

Kolektory słoneczne OKU wykonane z polietylenu o wysokiej masie cząsteczkowej do instalacji stałych. Przeznaczone do basenów zewnętrznych, które nie są ogrzewane, a woda w nich jest tylko dostatecznie ciepła przez krótki okres w szczycie lata. Tradycyjne metody ogrzewania wody są kosztowne i nieprzyjazne dla środowiska. Energia słoneczna natomiast idealnie nadaje się do ogrzewania basenów i nie obciąża Państwa  budżetu.

Zalety:

• Niski spadek ciśnienia +/- 0.003 bar przy 200 l/m2/h
• Przepływ do 250 ltr/m2/h
• Panel wytworzony w całości
• Waga +/- 6 kg/m2
• Ciśnienie testowe 4.5 bar przy NT
• Ciśnienie robocze do 1.2 bar -40°C
• Wydajność do +/- 80% - moc do 0.8 kW/m2/h
• Moc średnia od 0.5 do 0.6 kW/m2/h
• Możliwa praca z dotychczasową pompą filtracyjną
• Odporny na wodę basenową (nie koroduje)
• Przepływ czynnika bezpośrednio przez panel
• Odporność na pracę bez przepływu
• Odporność na temperatury pomiędzy -50°C - +115°C
• Obszarem przepływu jest cały panel
• Mrozoodporny
• Konstrukcja wytrzymuje wagę do 80 kg

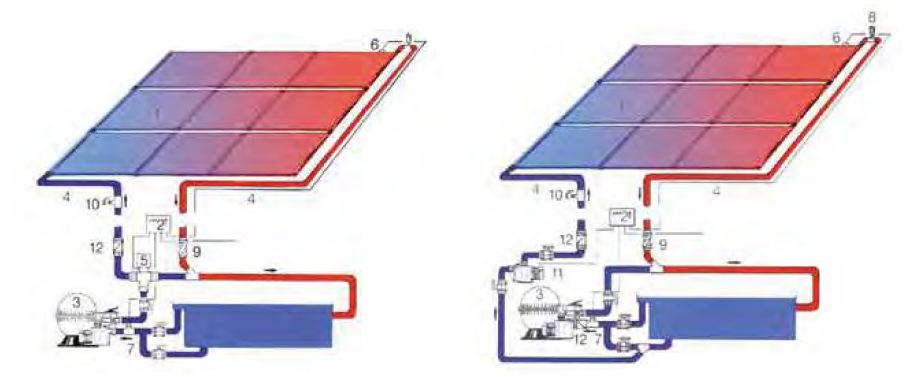

Konfiguracje solarnego systemu OKU

1. Praca z wykorzystaniem pompy filtra poprzez 3-drogowy zawór kulowy z siłownikiem i regulacją różnicy temperatury. Ta konfiguracja zwykle jest wybierana, jeśli panele nie są zainstalowane wyżej niż 6 m nad poziomem lustra wody w basenie. 3-drogowy zawór kulowy z napędem elektrycznym jest zamontowany na przewodzie zasilającym instalację filtracyjną. Dzięki regulacji różnicy temperatur zawór kulowy zmienia swoją pozycję, gdy temperatura wody kolektora jest wyższa niż temperatura wody w basenie. Woda z filtra jest wtedy pompowana poprzez panel. Ogrzana woda przepływa z powrotem do obiegu filtra przez trójnik.

2. Praca panelu z własną pompą i regulacją przez różnice temperatur z obiegiem filtra. W wielu przypadkach może być zasadne lub nawet niezbędne, aby zainstalować oddzielną pompę do ogrzewania słonecznego. Na przykład, jeśli wysokość pompowania z poziomu wody do panela jest większa niż 6 m, woda jest kierowana z instalacji filtra przez trójnik i pompowana poprzez panele za pomocą pompy pomocniczej. Ta pompa jest włączana za pomocą termostatu, aby zapewnić jej działanie tylko przy rzeczywistym pozyskaniu energii. Pompa filtra i pompa paneli są regulowane oddzielnie. Zwykle zaleca się wbudowanie zaworów zwrotnych zarówno w obiegu solarnym, jak i filtracyjnym.

3. Praca z własną pompą, regulacją temperatury i całkowicie niezależnym obiegiem od obiegu filtracyjnego. Tę konfigurację należy wybrać, gdy rurociągi filtra są trudno dostępne. Woda jest zasysana z basenu rurą zanurzeniową, pompowana poprzez panel, a następnie ogrzana jest kierowana ponownie do basenu. Tutaj również regulacja różnicy temperatur zapewnia działanie pompy tylko w układzie pozyskanej energii. Jeśli pompa jest zamontowana powyżej poziomu wody, a wysokość pompowania jest większa niż 5 m, powinno się użyć zaworu zwrotnego.

Komponenty:

.

1. Panel
2. Regulator rożnicy temperatur OE 1
3. Instalacja filtracyjna
4. Obieg solarny pierwotny i wtorny
5. 3-drożny zawor kulowy
6. Czujnik temperatury w panelu
7. Czujnik temperatury w basenie
8. Zawor odpowietrzający
9. Zawor kulowy odcinający
10. Kurek spustowy
11. Pompa obiegu solarnego
12. Zawor zwrotny

Czas realizacji zamówienia: 2-7 dni
