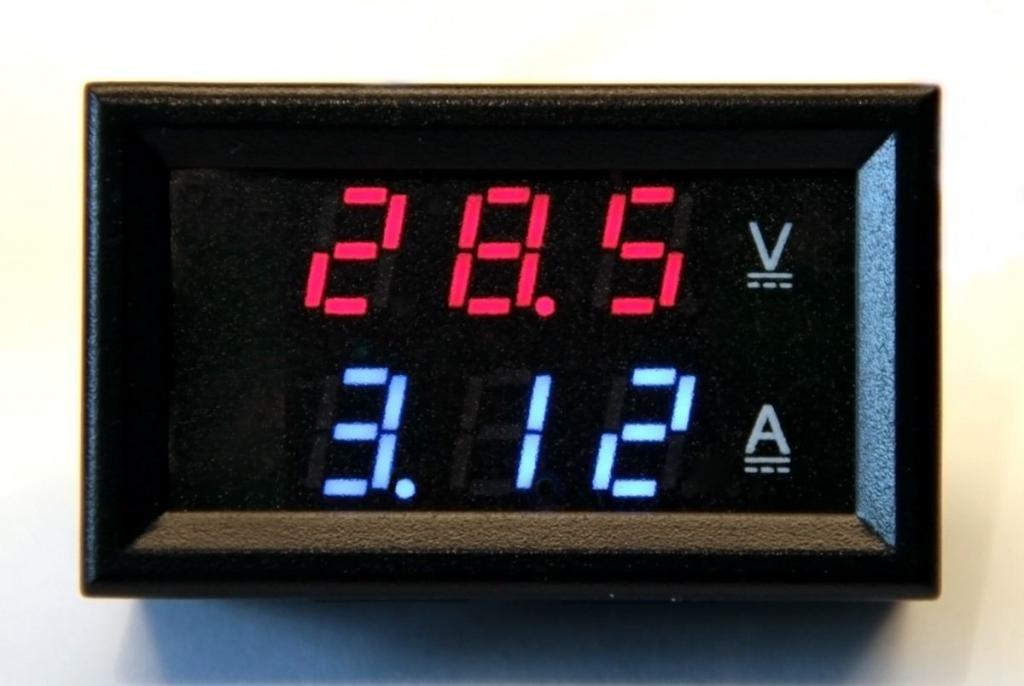

Uniwersalny panelowy miernik DC LED amperomierz niebieski  i woltomierz czerwony o wysokości cyfry 0,28". Miernik zawiera w sobie bocznik.

Dane techniczne:

Wymiary zewnętrzne - 47,3mm x 28,6mm głębokość 22mm.

Wymiar otworu mocującego - 45,2mm x 27mm

Zasilanie - 4V do 30V. Zalecane 5V do 20V.  Czerwony +, czarny -. (gniazdko zasilające).

Zakres napięcia pomiarowego - 0V do 99,9V. Żółty (+), czarny (-) (gniazdko zasilające).

Rozdzielczość pomiaru napięcia - 0,1V.

Zakres pomiaru prądu od 0A do 9,99A. Czarny gruby (-), czerwony gruby (+) (gniazdko amperomierza).

Rozdzielczość pomiaru prądu - 0,01A.

Podłączenie przewodu zasilającego (-) i pomiarowego (-) należy podłączyć w tym samym punkcie (w mierniku oba są zwarte).

Można połączyć oba przewody czerwony i żółty w gniazdku zasilającym. Miernik będzie wtedy mierzył swoje napięcie zasilania, zakres pomiaru i zasilania 4V do 30V.

Dokładność pomiaru - 1% +1d.

Pobór prądu <20mA

Częstotliwość odświeżanie - 2/s

Zalecane jest dodanie kondensatora elektrolitycznego min. 100uF na przewodach zasilających, zmniejszy się prawdopodobieństwo uszkodzenia miernika od przepięć.

Zasilanie miernika z napięcia ładującego akumulator w ładowarkach może uszkodzić miernik, jest na to sposób. Schemat do pobrania LINK: http://www.dareltek.pl/pliki/MVAwspolneLadowarka2_10A.png

Zdjęcie miernika od tyłu. Widać gniazdko zasilające 3PIN i amperomierza 2PIN. Za gniazdkiem amperomierza widać bocznik. LINK: http://www.dareltek.pl/pliki/10A100Nnew.jpg
