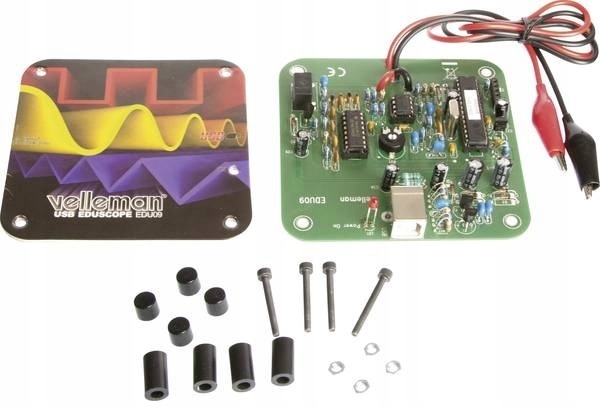

OSCYLOSKOP ZESTAW EDUKACYJNY NA PC

Niewielki i prosty w budowie Zestaw edukacyjny posiada wszystkie cechy pełnowartościowych oscyloskopów z funkcją FFT zapisem i odczytem danych.

Zestaw dostarczany jest ze szczegółową instrukcją wykonania i przewodami pomiarowymi.

Oscyloskop dane techniczne:

Szerokość pasma: DC do 200 kHz ± 3 dB

Impedancja wejściowa: 100 kOhm / 20 pF

Maksymalne napięcie wejściowe: 30 V (AC + DC)

Podstawa czasu: 10 us do 500 ms / podzakresy

Zakres wejścia: 100 mV do 5 V / podzakresy

Czułość wejścia: 3mV / rozdzielczość ekranu

Wskazania: True RMS, dBV, dBm, p, s wypełnienie, częstotliwość ...

Długość rekordu: próbki 1024

Częstotliwość próbkowania: 62,5 Hz do 1,5 MHz

Próbka zapisanej funkcji

Funkcja automatycznej konfiguracji

Funkcja pre-trigger: od 0,1 ms / dz .. 500 ms / div zakresy

Opcje: kolorowo gradient, zmienne i nieskończoność

Analizator widma dane techniczne:

Zakres częstotliwości: 150 Hz 0 .. 75 kHz

Zasada działania: FFT (szybkia transformata Fouriera)

FFT rozdzielczość: 512 linii

Funkcja rejestracji:

Podstawa: 20 ms / dz do 2000 s / dz

Maksymalny czas nagrywania: 9,4 h / ekran

Automatyczne przechowywanie danych

Zapis i wyświetlanie obrazów

Automatyczne nagrywanie przez ponad 1 rok

Maksymalna liczba próbek: 100 / s

Minimalna liczba próbek: 1 próbka / 20 s

Informacje ogólne:

Markery: amplitudy / napięcia i częstotliwości / czasu

Wybór trybu oprogramowania Ekspert lub podstawowy

Sprzężenie wejściowe: DC i AC

Rozdzielczość: 8 bitów

Zapis i wyświetlanie obrazów

Zasilanie przez USB: około 200 mA

Urządzenie wykorzystuje sterowniki i interfejs Microsoft (HID), sterownik zewnętrzny nie jest wymagany

Wymiary: 94 x 94 mm / 3.7 x 3.7 "

Minimalne wymagania systemowe:

Komputer PC, Windows® XP, Vista, 7, 8 *, Karta graficzna (min. 1024 x 768), mysz, wolny port USB 1.1 lub 2.0

System Windows ™ jest zastrzeżonym znakiem towarowym firmy Microsoft Corporation
