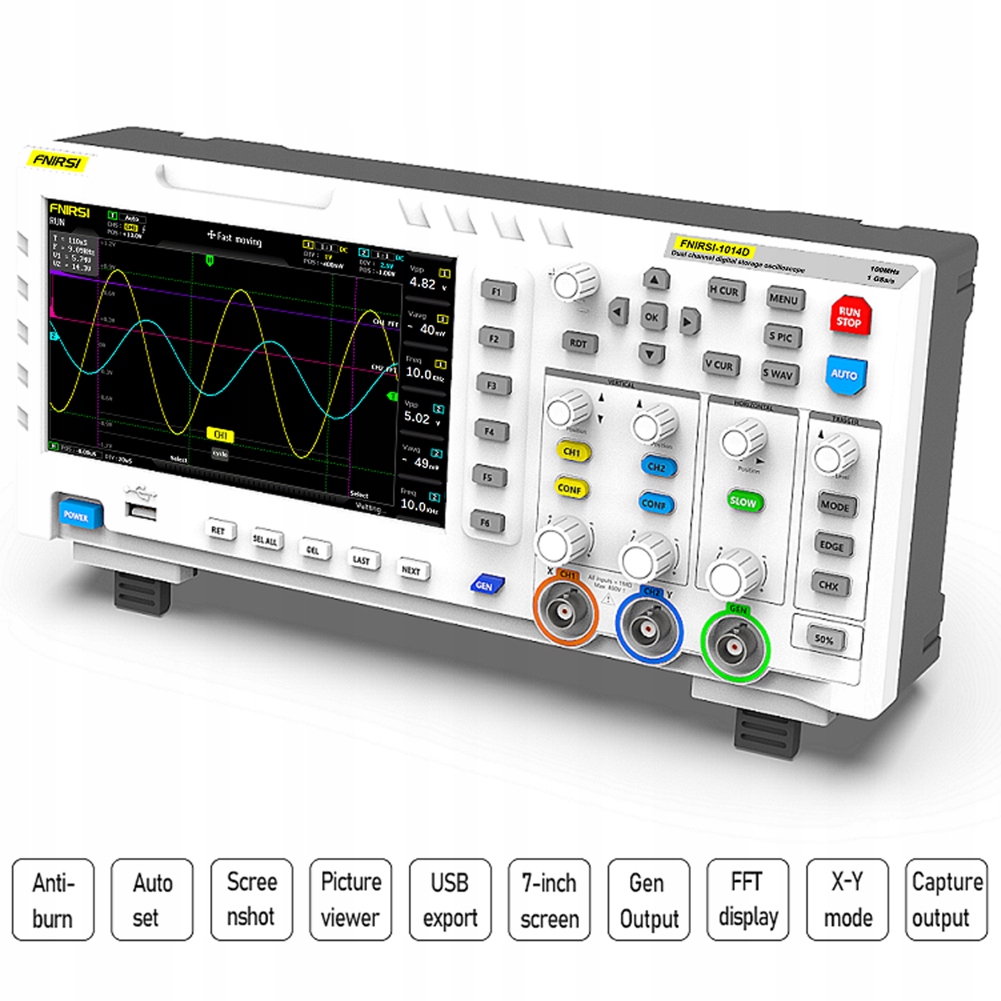

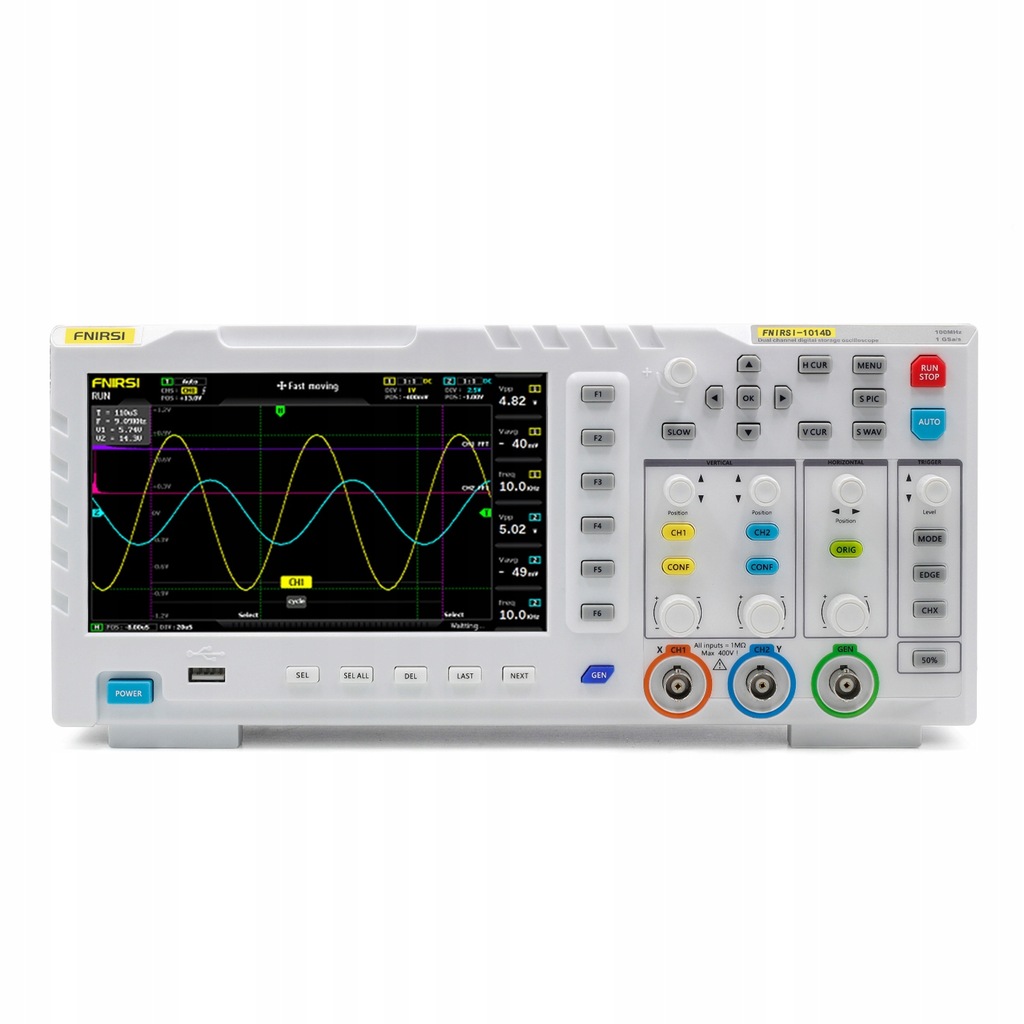

FNIRSI-1014D to oscyloskop i generator sygnałów dwa w jednym. Częstotliwość próbkowania w czasie rzeczywistym wynosi 1GSa/si, szerokość pasma analogowo-logarytmicznego 100 MHz * 2, 7-calowy wyświetlacz TFT LCD, wbudowany moduł ochrony przed wysokim napięciem wytrzymuje ciągłe napięcie do 400 V, bez obawy o przypadkowe spalenie oscyloskopu spowodowane nieruchomą sondą przy przekładni 10x, wbudowany generator sygnału DDS i przerwanie wyjścia (@2,5vpp), krok wszystkich częstotliwości sygnału wynosi 1 Hz, obsługuje 14 typów standardowych sygnałów funkcyjnych i konfigurowalny sygnał przerywany, przerwanie. Urządzenie wyjściowe przechwytuje część lub wszystkie złożone sygnały mierzone przez oscyloskop jako sygnał wyjściowy generatora sygnału, który może przechowywać do 1000 niestandardowych sygnałów odcięcia. Przyjdź i spróbuj, to cię nie zawiedzie.

Funkcje:

Wbudowany generator sygnału DDS, obsługuje 12 rodzajów sygnału funkcyjnego.

Funkcja przechwytywania sygnału wyjściowego, która może przechowywać do 1000 sygnałów przechwytywania.

Ukierunkowany wysoki inteligentny algorytm dekodowania, żywotność enkodera jest nieskończona, a inteligentna funkcja zapobiegająca spalaniu, 1X może wytrzymać napięcie wytrzymywane do 400 V.

Z pasmem analogowym 100 MHz * 2 i częstotliwością próbkowania przy 1GSa / s （1X = 5 MHz, 10X = 100 MHz).

W pełni dopasowany 7-calowy kolorowy wyświetlacz TFT LCD o rozdzielczości 800*480 z jasnymi kolorami i wysokim kontrastem.

Wysoki zakres napięcia pomiarowego: 1X może mierzyć 0 ~ 40 V, 10X może mierzyć 0 ~ 400 V.

Pomiar do 12 parametrów: VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Work+, Work-, Time+, Time-, Period.

Funkcja pomiaru kursora: wygodnie jest ręcznie mierzyć okres, częstotliwość i napięcie.

Pełna funkcja wyzwalania (pojedyncza, normalna, automatyczna) i w dowolnym momencie wyświetlanie przebiegu (funkcja pauzy) jest zamrożone.

Wyposażony w wysokowydajną funkcję AUTO za jednym przyciskiem i zapisywanie przebiegów za pomocą jednego przycisku i funkcji zrzutu ekranu.

Wbudowana pamięć masowa 1 GB, może przechowywać do 1000 zrzutów ekranu + 1000 zestawów danych przebiegu.

Potężny menedżer obrazów przebiegów obsługuje przeglądanie miniatur, przeglądanie, szczegółowe przeglądanie, przewracanie stron, usuwanie i powiększanie, powiększanie, przesuwanie itp.

Wyposażony w interfejs USB, który można podłączyć do komputera, aby udostępniać zrzuty ekranu z komputerem, co jest wygodne do analizy wtórnej.

Funkcja wyświetlania graficznego Lissajous może być wykorzystana do określenia amplitudy, częstotliwości i kontrastu fazowego dwóch grup sygnałów.

Funkcja wyświetlania FFT, może analizować charakterystykę spektralną sygnału, technologię kompresji pamięci, ekran odświeżania fal nie migocze.

Dzięki funkcji regulacji jasności ekranu i funkcji regulacji jasności tła gr-id jest również łatwy do przenoszenia.

Dane techniczne:

Materiał wykonania: ABS

Szerokość pasma analogowego: 100 MHz * 2

Liczba kanałów: 2 kanały

Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1GSa/s

Czułość pionowa: 50 mV / dz ~ 500 V / dz

Zakres bazowy czasu poziomego: 50S/dz. ~ 10nS/dz

Maksymalne napięcie testowe: 40 V (sonda 1X), 400 V (sonda 10X)

Głębokość przechowywania: 240 Kbit

Rezystancja wejściowa: 1MΩ

Precyzja ADC: 8 bitów

Tryb sprzężenia: AC / prąd stały

Tryb wyzwalania: pojedynczy, normalny, automatyczny

Krawędź wyzwalacza: krawędź wznosząca / opadająca krawędź

Zewnętrzne napięcie wyzwalania 0 ~ 40 V.

Porty rozszerzeń: eksport obrazu USB

Waga opakowania: 1949g / 4,3lb

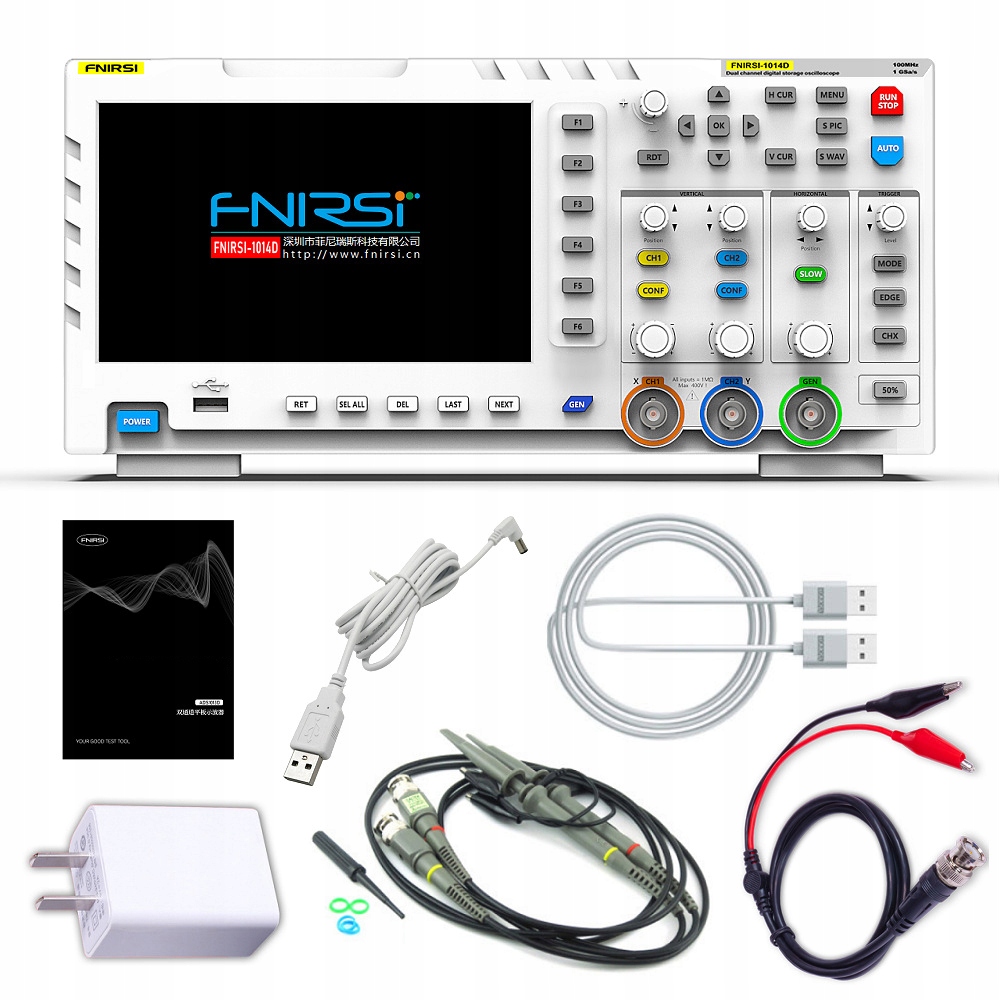

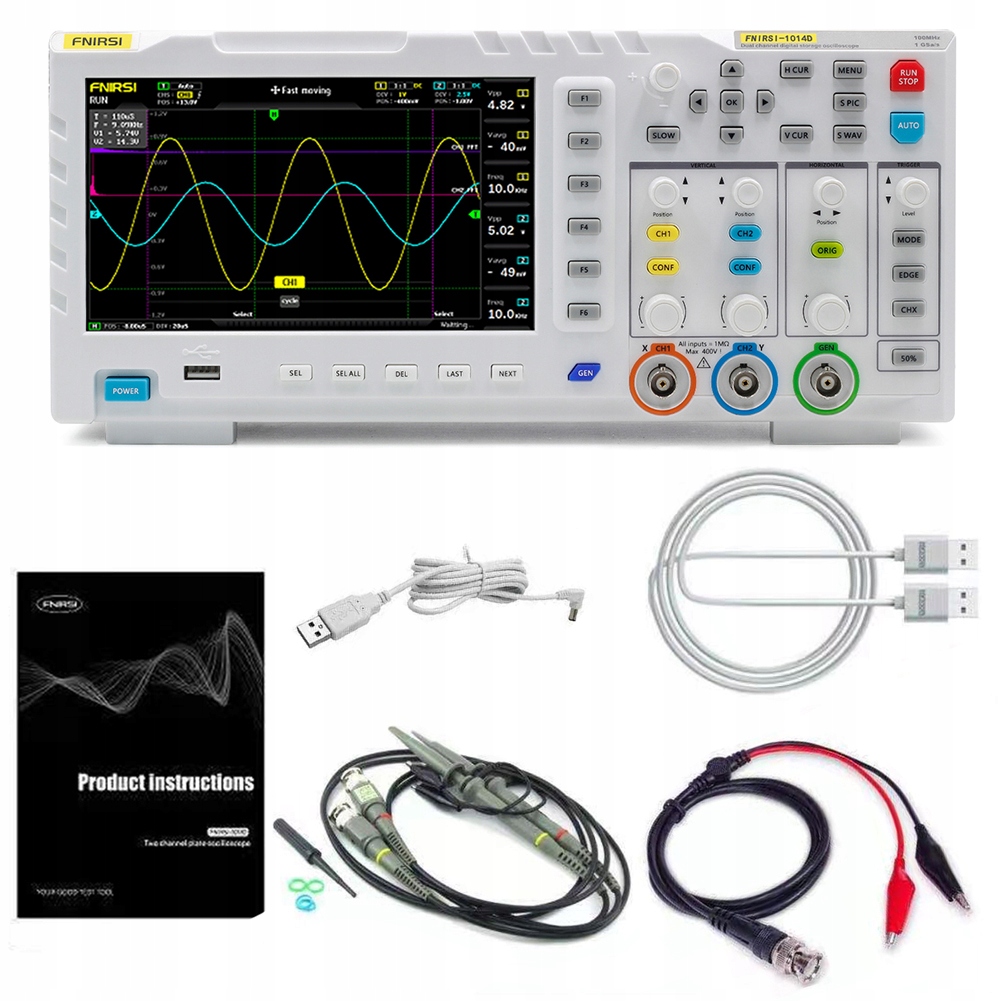

Lista rzeczy do spakowania:

1 * Oscyloskop hosta FNIRSI-1014D

2 * pasująca sonda 100 MHz (1X i 10X）

1 * klips

1 * linia danych USB

1 * instrukcja obsługi w języku angielskim
