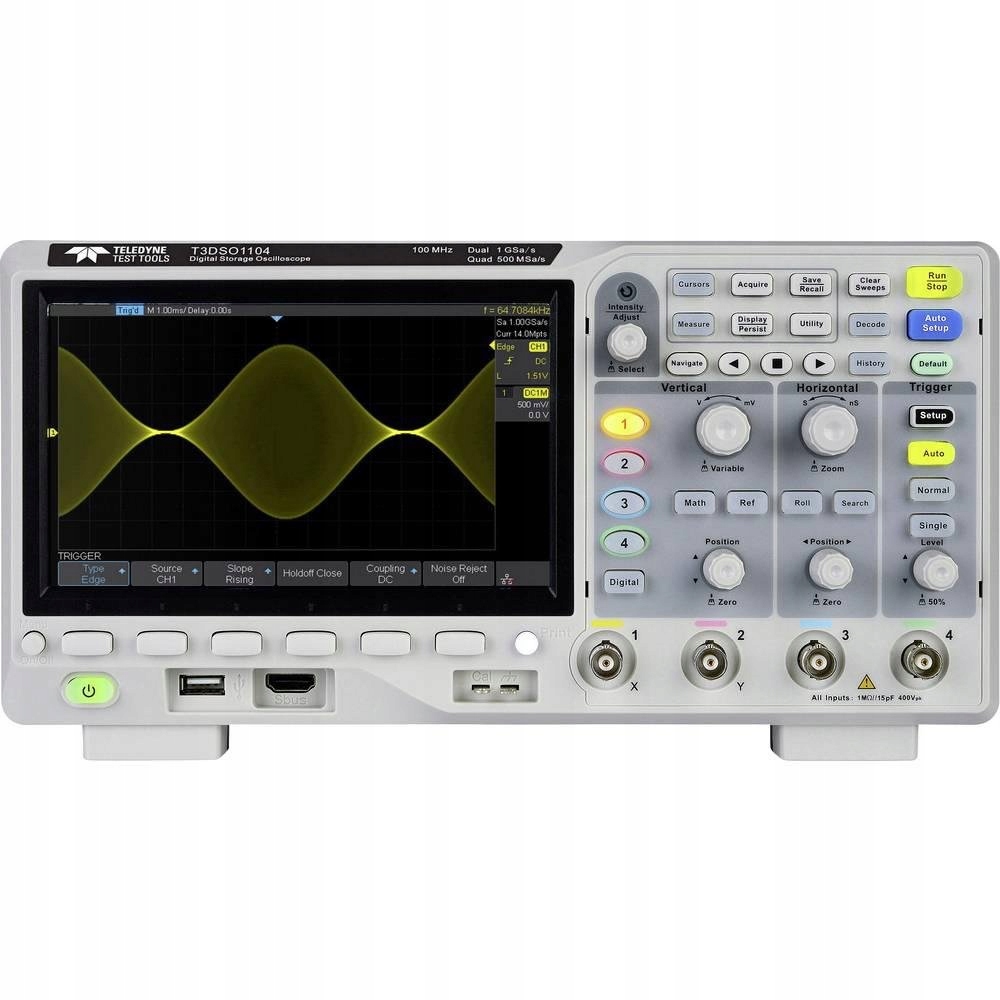

Oscyloskop cyfrowy Teledyne LeCroy T3DSO1104 100 MHz 1 GSa/s

Producent: Teledyne LeCroy / Numer produktu: 1846074 / Waga produktu: 4.17kg / EAN: 4053199907922

Oscyloskop cyfrowy T3DSO1104

Nowe oscyloskopy T3DSO1000 firmy Teledyne Test Tools mają modele 2- i 4-kanałowe. Model 2-kanałowy wyposażony jest w pasmo analogowe 100 MHz, jeden przetwornik analogowo-cyfrowy, maksymalną szybkość próbkowania 1 GSa/s oraz jeden moduł pamięci z pamięcią próbkowania 14 Mpts. Modele 4-kanałowe są dostępne w wersjach 100 i 200 MHz i zawierają dwa ADC 1 GSa/s i dwa moduły pamięci 14 Mpts. Gdy wszystkie kanały są włączone, każdy z nich ma częstotliwość próbkowania 500 MSa/s i domyślną długość rekordu 7 Mpts. Gdy aktywny jest tylko jeden kanał na ADC, maksymalna szybkość próbkowania wynosi 1 GSa/s, a maksymalna długość zapisu to 14 Mpts. Dla łatwości obsługi, najczęściej używane funkcje są dostępne dzięki przyjaznej dla użytkownika konstrukcji panelu przedniego. Produkt jest standardowo wyposażony w opcje wyzwalania i dekodowania magistrali szeregowej I2C, SPI, UART, RS232, CAN i LIN.

Cechy szczególne

• 100 MHz
• Maksymalna ilość wejść analogowych 4
• Modele o szerokości pasma 100 MHz, 200 MHz
• Nowa generacja szybkich technologii wyświetlania:
• Szybkość akwizycji fali do 100 000 wfm/s (tryb normalny) i 400 000 wfm/s (tryb sekwencyjny)
• - Obsługa 256-stopniowego stopniowania intensywności i trybów kolorowego wyświetlania Długość nagrania do 14 Mpts
• Cyfrowy system wyzwalania
• Wyzwalanie i dekodowanie przez magistralę szeregową (standard), obsługuje protokoły IIC, SPI, UART, RS232, CAN, LIN
• Wyzwalanie video, obsługuje HDTV
• Niski poziom hałasu w tle dzięki skalom napięcia od 500 μV/div do 10 V/div
• Funkcja History rejestrowania przebiegu (History), maximum zarejestrowanego kształtu fali wynosi 80.000 zdjęć.

Charakterystyka

• 10 rodzajów skrótów jednoprzyciskowych, obsługuje Auto Setup, Standard, Kursor, Measure, Scroll, History, Display / Persist, Clear Sweep, Zoom i Print.

Dane techniczne

• Częstotliwość próbkowania na kanał: 1 GSa/s
• Długość produktu: 151 mm
• Głębokość pamięci na kanał: 14 Mpts
• Interfejsy (komponenty): Urządzenie USB, Host USB, LAN
• Kalibracja: Fabryczna (bez certyfikatu)
• Kategoria pomiarowa: CAT II
• Maksymalna ilość wejść analogowych: 4
• Maksymalne wskazanie (rodzaj, wielkośc, liczby/pozycje/rozdzielczość): TFT-LCD 800 x 480 pikseli
• Odchylenie pionowe: 500 μV/div – 10 V/div
• Opór pozorny wejścia: 1 MΩ
• Pasmo przenoszenia: 100 MHz
• Rozdzielczość (technika pomiarowa): 8 Bit
• Specyfikacja oscyloskopu: cyfrowy (DSO)
• Sprzężenie wejść: DC, AC, GND
• Szerokość produktu: 312 mm
• Typ / rozdzielczość wyświetlacza: Wyświetlacz TFT-LCD / 800 x 480 px
• Waga: 3.8 kg
• Wielkość ekranu: 17,78 cm
• Wysokość produktu: 132.6 mm
• Zakres napięcia wejściowego: 240 V
• Zakres podstawy czasu: 1.0 ns/div - 50 s/div
• Zasilanie napięciem (szczegóły): 100-240 V/AC 50/60/400 Hz
