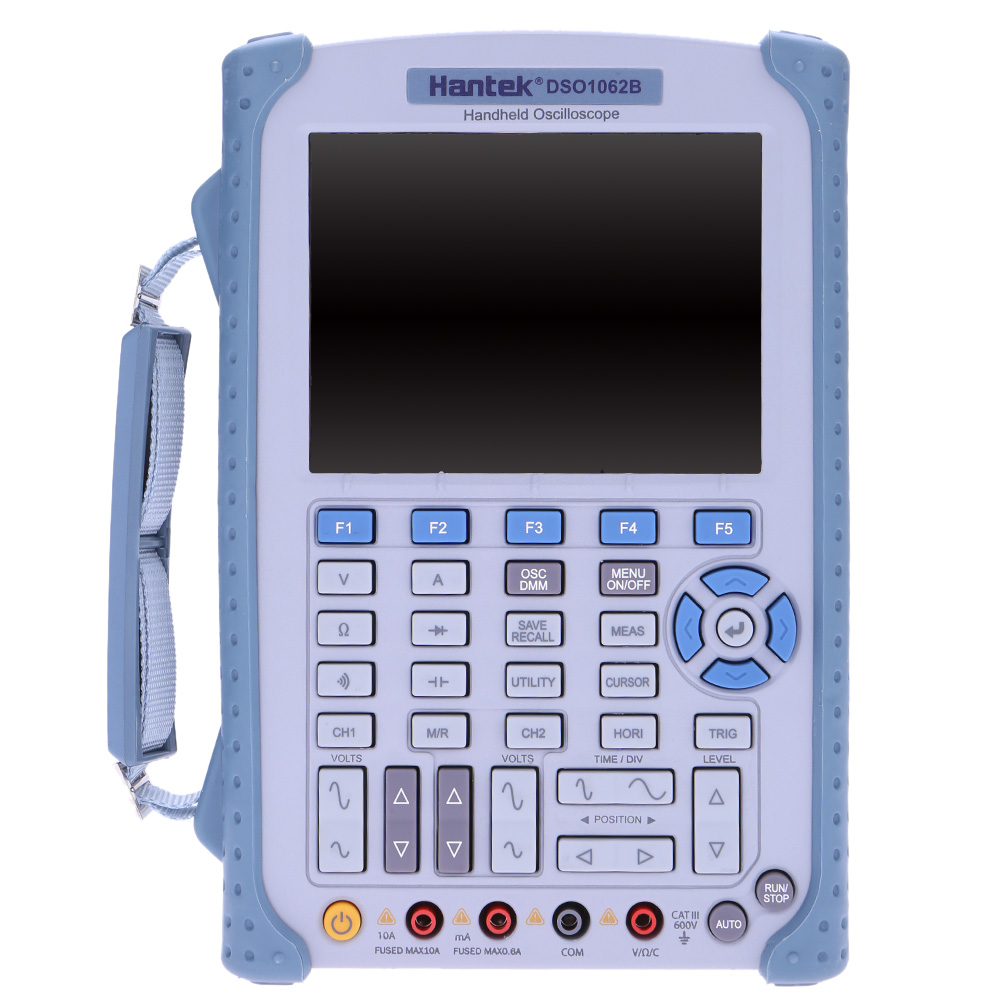

Skopometr DSO1062B produkcji Hantek to przenośny oscyloskop cyfrowy dwukanałowy 2x60MHz z budowanym akumulatorem i funkcją multimetru cyfrowego.

Hantek to producent oscyloskopów cyfrowych, który na polskim rynku zaistniał na większą skalę w świadomości elektroników dwoma modelami DSO1060 i DSO8060. Były to przenośne dwukanałowe oscyloskopy cyfrowe z wbudowanym akumulatorem i dodatkowym multimetrem. Wspomniane oscyloskopy wyposażone były w kolorowe wyświetlacze LCD o przekątnej 5,6 cala (jak w standardowych ówczesnych oscyloskopach stacjonarnych). W oparciu o doświadczenie przy produkcji i sprzedaży producent wprowadził nową serię oscyloskopów przenośnych skopometrów z serii DSO1000B oferując ulepszone parametry techniczne w niczym nie ustępujące stacjonarnym oscyloskopem cyfrowym.

Krótka charakterystyka oscyloskopów z serii DSO1000B Hantek: dwukanałowy oscyloskop cyfrowy przenośny z wbudowanym multimetrem cyfrowym o maksymalnym wskazaniem na wyświetlaczu 6000. Masa oscyloskopu i multimetru cyfrowego są rozdzielone galwanicznie (nie są wspólne). Z serii DSO1000B dostępne są w sprzedaży 3 modele różniącą się szerokością pasma. I tak model DSO1062B ma dwa kanały wejściowe 60MHz, DSO1102B ma pasmo 100MHz w każdym kanale, a DSO1202B 200MHz. Oscyloskopy wyposażone są w duży kolorowy wyświetlacz LCD o przekątnej 5,6 cala, rozdzielczości 640x480. Przetwornik analogowo-cyfrowy ADC próbkuje z częstotliwością 1GS/s w czasie rzeczywistym.

Długość rekordu pamięci wynosi 1 milion próbek (1M). Obsługa oscyloskopu jest prosta i intuicyjna. Funkcja Autoset pozwala na samonastawę (samoustwaienie) jednym przyciskiem, czyli o jej wywołaniu oscyloskop sam automatycznie dobierze czułość napięciową, podstawę czasu, rodzaj wyzwalania tak aby doprowadzony sygnał elektryczny do jednego z dwóch wejść oscyloskopu był widoczny na ekranie. 32 funkcje automatycznych pomiarów, funkcje automatyczne jak dodawanie, odejmowanie, mnożenie, dzielenie, analiza widmowa FFT, tryb X-Y do rysowania krzywych Lissajous. Możliwość pomiarów kursorami czasowymi lub napięciowymi w sposób ręczny i automatyczny (śledzenie kursora).  Waveform Recorder to opcja  do rejestrowania i odtwarzania przebiegów wejściowych z CH1/CH2 z maksymalną długością rekordu do 1000 klatek. Funkcja Pass / Fail twz. maski porównuje zapisany przebieg z nieznanym wejściem wg. określonych przez użytkownika parametrów. Rozbudowane funkcje archiwizacji przebiegów elektrycznych do danych w postaci plików *.csv/*.xls do dalszej obróbki w arkuszach kalkulacyjnych lub w formie pliku graficznego *.bmp do wydruku, umieszczenia w prezentacji, sprawozdaniu. Interfejs komunikacji USB pozwala na transferowanie danych pomiarowych do komputera PC. Oprogramowanie działające w systemie Windows pozwala w czasie rzeczywistym na sterowanie oscyloskopem i obrazowanie wyświetlanych charakterystyk (oscylogramów).

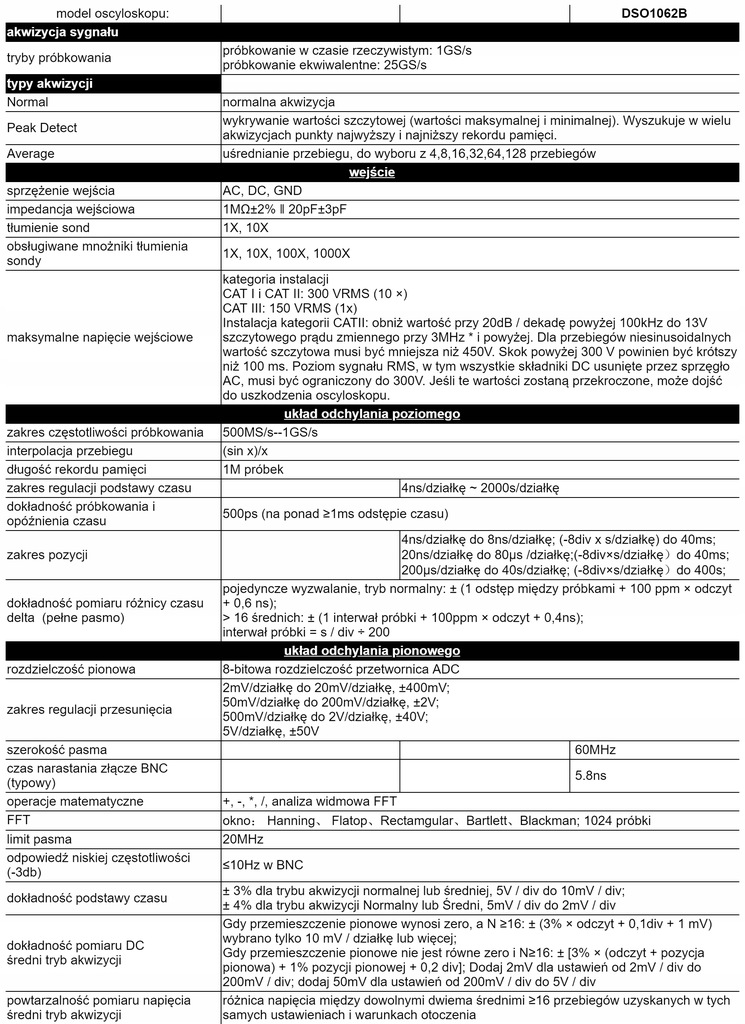

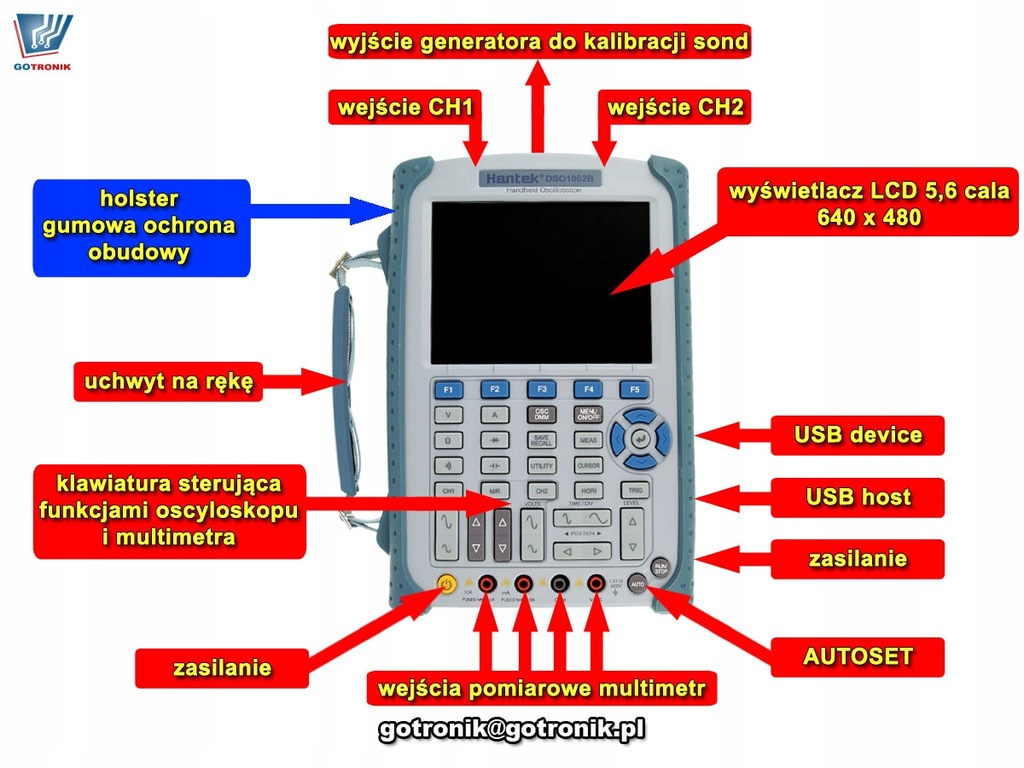

Skopometr DSO1062B to przenośny oscyloskop cyfrowy z wbudowanym multimetrem:

• oscyloskop cyfrowy
• dwukanałowy - 2 kanały
• szerokość pasma 60MHz w każdym kanale
• próbkowanie w czasie rzeczywistym 1GSa/s
• pamięć próbek 1M
• duży KOLOROWY wyświetlacz LCD o przekątnej 5,6'
• wysoka rozdzielczość ekranu 640 x 480
• funkcja AUTOSET automatyczne ustawianie parametrów wyświetlania (podstawy czasu, wzmocnienia)
• funkcja filtru cyfrowego
• funkcja Pass/Fail
• pomiar przy użyciu kursorów
• praca w trybie X-Y
• rejestrowanie przebiegu
• wbudowany multimetr

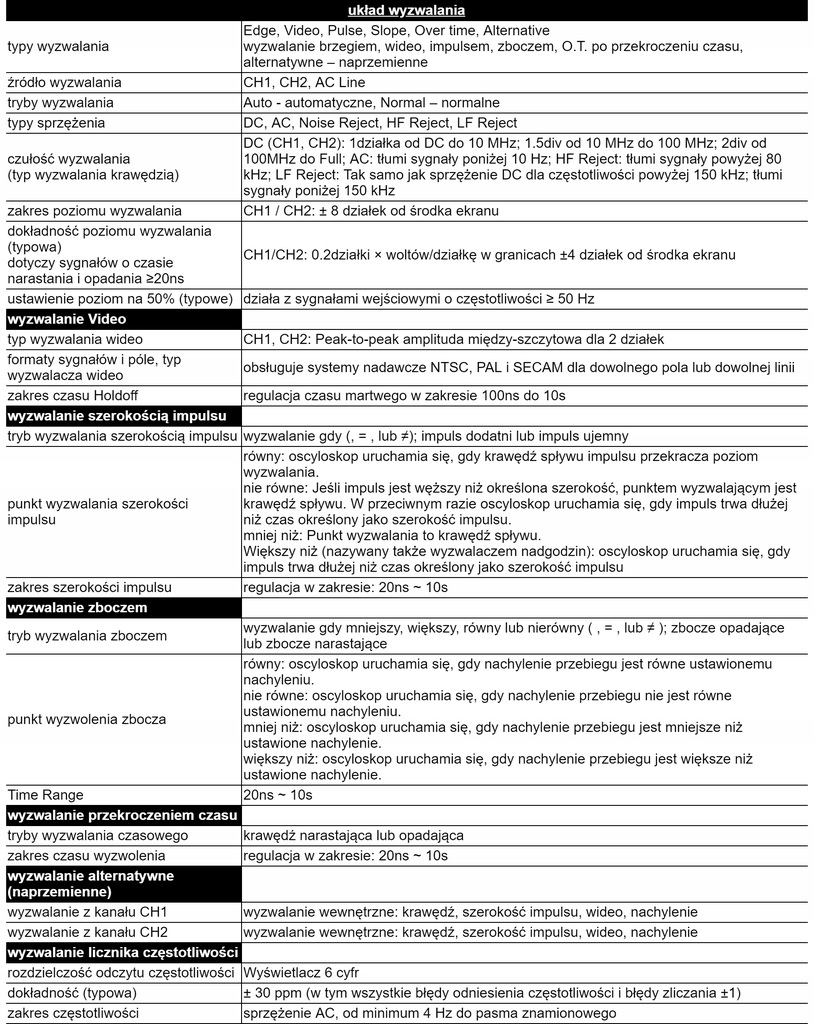

• rodzaje wyzwalania: zboczem, szerokość impulsu, czas narastania, zmienne, sygnałem video (PAL, SECAM, NTSC)
• analiza FFT: Hanning, Flattop, Rectangular, Bartletta, Blackman
• automatyczny pomiar 32 parametrów
• funkcja uśredniania przebieg
• komunikacja USB 2.0 z komputerem

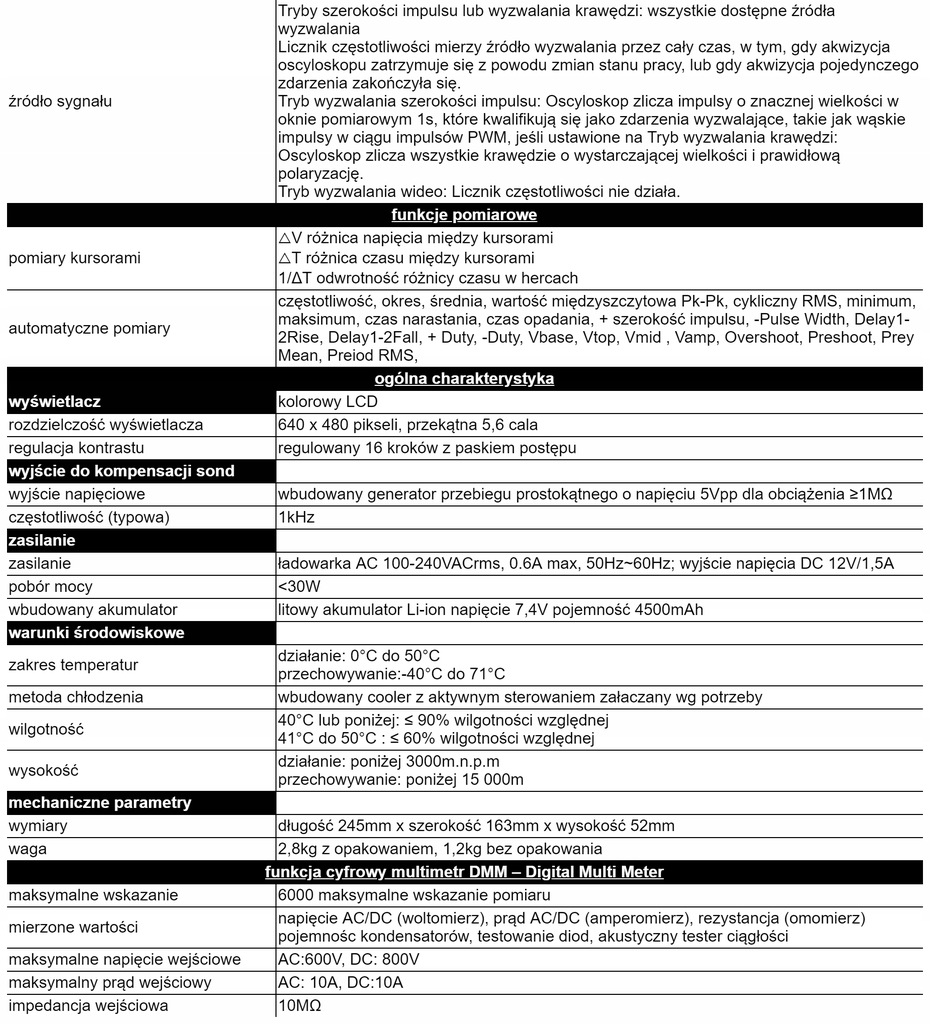

• wbudowany multimetr cyfrowy 6000 z analogowym bargrafem

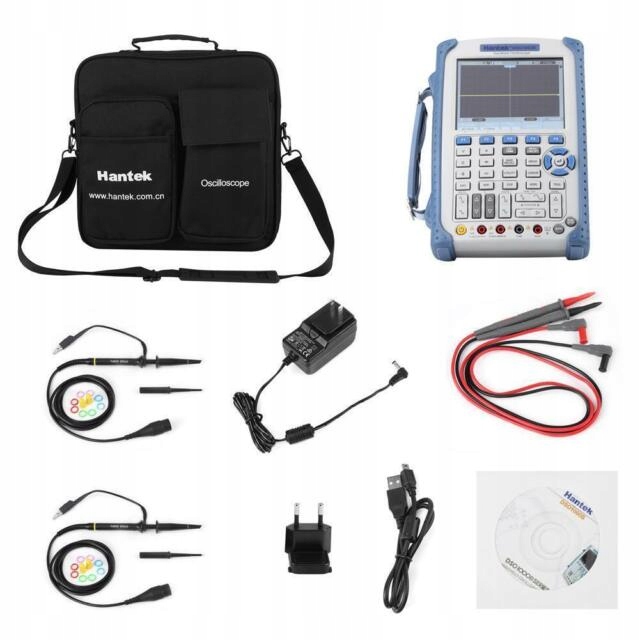

Zestaw zawiera:

• oscyloskop cyfrowy Hantek DSO1062B- 1szt
• bateria Li-ion x1szt.
• torba x1szt.
• oryginalny karton x1szt.
• sondy oscyloskopowe 1:1, 10:1 x2szt.
• sondy do multimetru x2szt.
• instrukcja obsługi (ang.)
• oprogramowanie
• zasilacz – ładowarka
• kabel USB

Wymagania stawiane oscyloskopem do najczęstszych i popularnych pomiarów w elektronice:

Model DSO1062B ze względu na swoją atrakcyjną cenę i funkcjonalność jest wybierany dość często nawet jako zamiennik do oscyloskopu stacjonarnego. Należy mieć na uwagę że oscyloskop DSO1062B jest zasilany z wbudowanego akumulatora, a tym samym odizolowany od wszelkich innych napięć zasilających. Dla użytkowników wykonujących pomiary napięć sieciowych, falowników i automatyce przemysłowej producent przygotował zmodyfikowaną serię skopometrów z serii DSO1000S, które mają podstawową funkcjonalność serii DSO1000B. DSO. Seria DSO1000S ma izolację galwaniczną wejść pomiarowych. W oscyloskopach DSO1000B kanały wejściowe CH1 i CH2 mają wspólną masę GND. Dodatkowo interfejs komunikacyjny USB ma wspólną masę z komputerem.
