Oscyloskop analogowy produkcji radzieckiej model C1-55

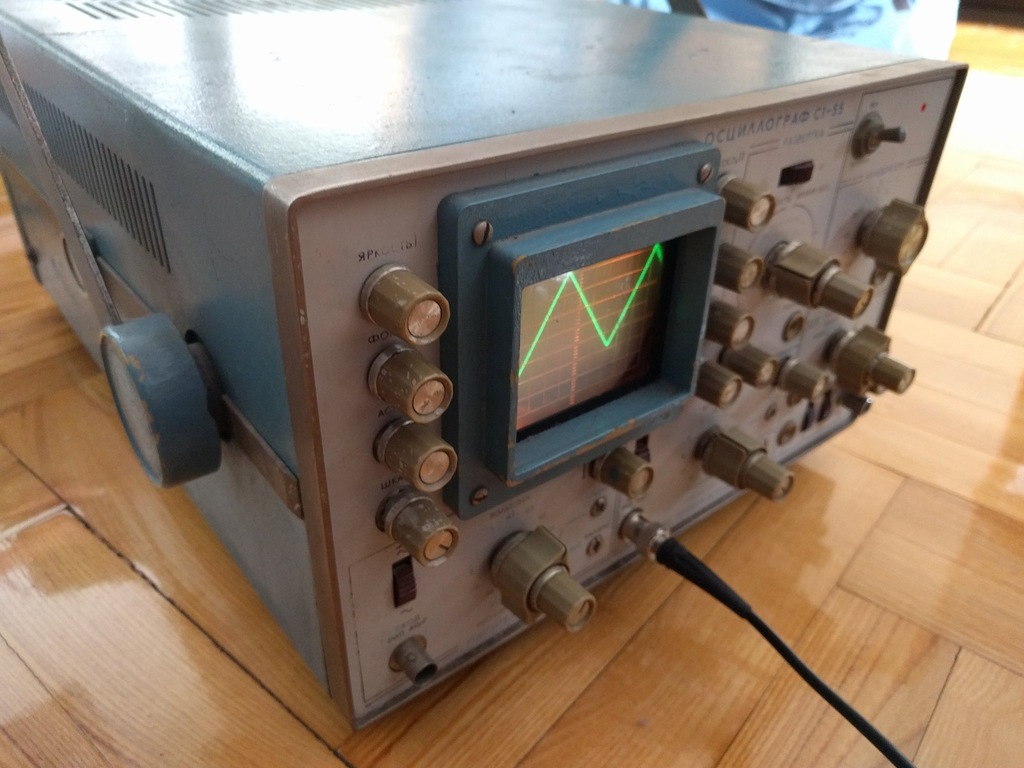

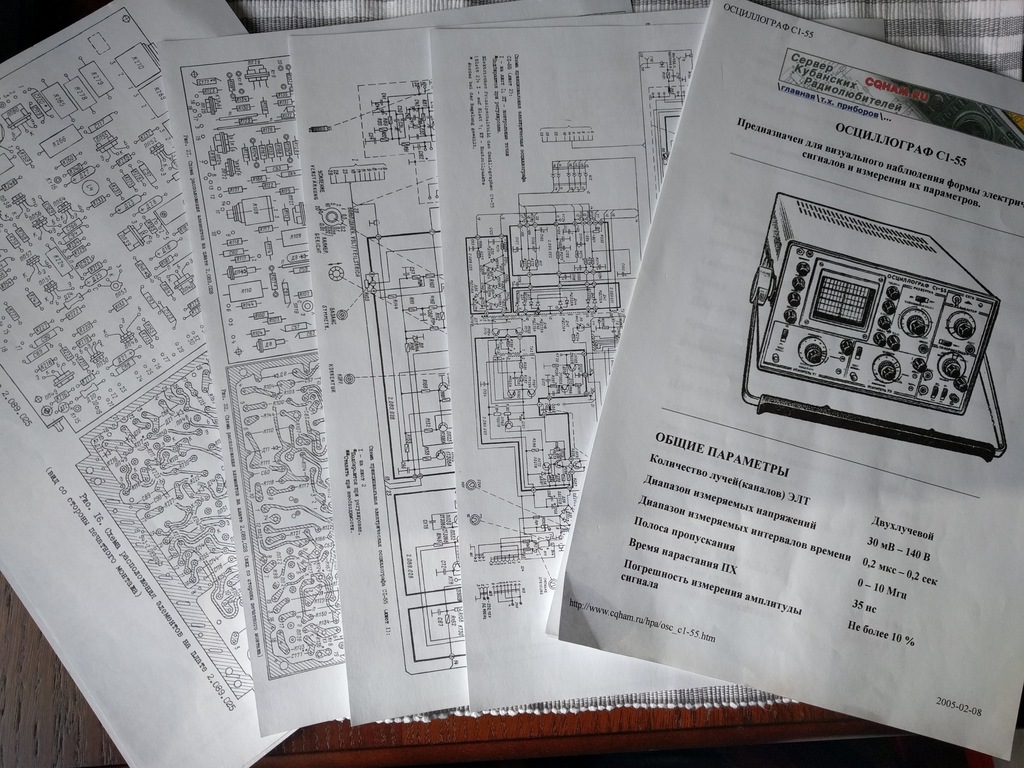

Oscyloskop działa - po podłączeniu do generatora rysuje przebiegi jak widać na zdjęciach. W zestawie kabel zasilający oraz wydrukowana instrukcja obsługi po rusku. W instrukcji znajdują się schematy oraz rysunki płytek PCB.

Dane techniczne ze strony producenta - przetłumaczone przez google tłumacz

OGÓLNE PARAMETRY

Liczba wiązek (kanałów) CRT

Podwójna wiązka

Zakres mierzonych napięć

30 mV - 140 V

Zakres mierzonych odstępów czasu

0,2 μs - 0,2 sekundy

Przepustowość

0 do 10 MHz

Czas narastania PX

35 ns

Błąd pomiaru amplitudy

Nie więcej niż 10%

Błąd w pomiarze przedziałów czasowych

Nie więcej niż 10%

Emisja do komputerów PC

Nie więcej niż 5%

Szerokość linii belki

0,8 mm

Obszar roboczy ekranu w poziomie

60 mm

Obszar roboczy ekranu w pionie

48 mm

Napięcie zasilania

220 V 50 Hz, 60 Hz

220 (115) V 400 Hz

+ 24V

Zużycie energii

75 VA ( I = 1,5 A )

Zakres temperatury roboczej

-30 + 50 stopni C

Wymiary całkowite

470 X 205 X 355 mm

Waga

15 kg

CHANNEL Y PARAMETERS

Czułość kanału

10 mV / div-20 V / dział

Rezystancja wejściowa kanału

1 mama,

Pojemność wejściowa kanału

40 pf

CHANNEL X PARAMETERS

Minimalny czas przemiatania

0,01 μs / dz

Czas skanowania maks.

0,02 sec / div

Amplituda zewnętrznych sygnałów synchronizacji

0,5 - 30 V

Zakres częstotliwości synchronizacji zewnętrznej

3 Hz - 5 MHz

Impedancja wejściowa synchronizacji zewnętrznej

CHANNEL Z PARAMETRÓW

Zakres częstotliwości kanału

30 Hz - 1 MHz

Zakres napięć wejściowych

5 V - 25 V

Rezystancja wejściowa kanału

500 Kom 70 pF

PARAMETRY KALIBRACJI KANAŁÓW

Częstotliwość sygnału kalibracji

Meander 2 kHz

Napięcie sygnału kalibracji

0,05 - 40 V
