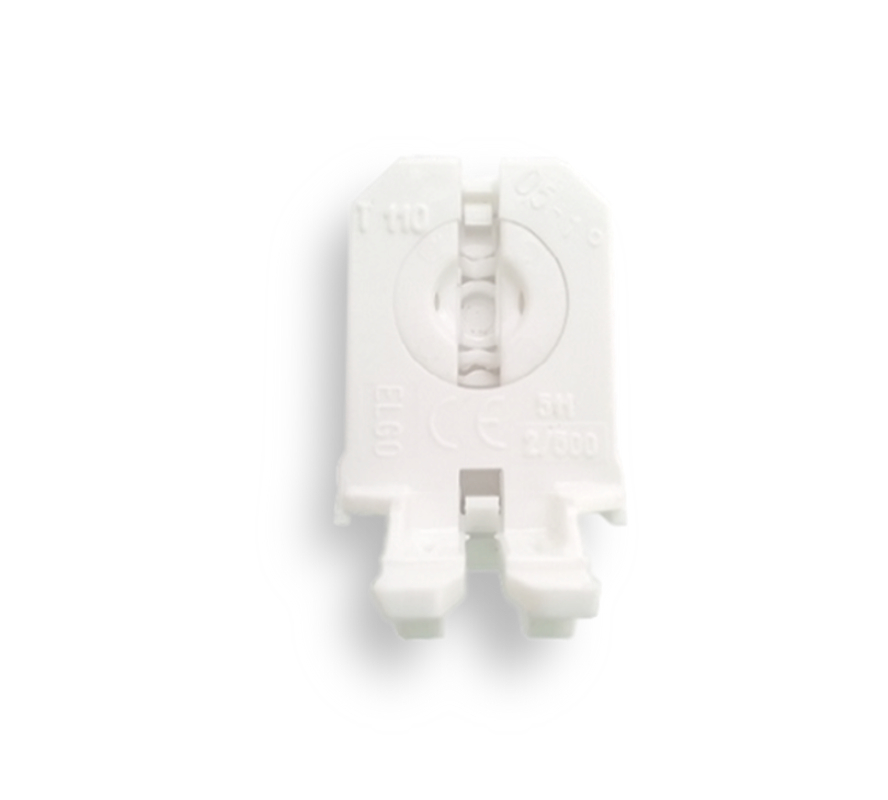

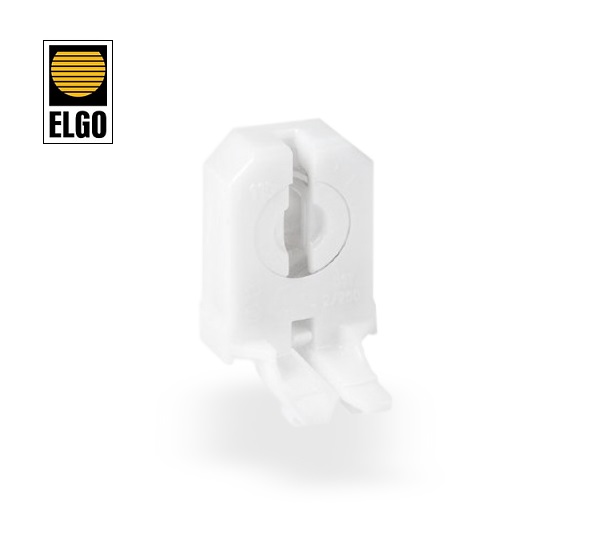

Oprawka typu 511 polskiej firmy ELGO / BRILUM, mocowana "na wcisk" w wyciętych otworach.

Oprawka przeznaczona do świetlówki T8, kolor biały, stopień szczelności IP 20, tzw. "wciskana".

▪▪▪ INFORMACJE O PRODUKCIE

Oprawka ELGO 511 przystosowana jest do stosowania w oprawach oświetleniowych, z oświetleniem opartym na świetlówkach T8.

Oprawka o stopniu ochrony IP20.

Przeznaczona jest do świetlówek liniowych T8 lub LED o średnicy 26 mm z trzonkiem G13. Jest częścią zamienną do opraw, np. starych opraw OWF produkowanych przez ELGO.

• Kolor: biały

• Metoda mocowania: "na wcisk"

• Polski producent: ELGO / BRILUM

• Cena podana w aukcji dotyczy 1 szt. oprawki

• PRODUKT FABRYCZNIE NOWY!

UWAGA!

Cena podana w aukcji dotyczy 1 szt. oprawki 511. Chcąc złożyć zestaw pasujący do 1 świetlówki T8 lub LED należy kupić 2 szt. oprawki z tej aukcji.

Przy zasilaniu świetlówki z układu indukcyjnego z jednej strony montuje się oprawkę typu 511 a z drugiej 512 z gniazdem zapłonnika (startera). Oprawki typu 512 znajdziecie na naszej innej aukcji.

Przy wykorzystaniu statecznika elektronicznego używa się dwóch oprawek 511 (stateczniki elektroniczne nie wymagają starterów), podobnie przy montażu świetlówek LED.

▪▪▪ PRZEZNACZENIE

Oprawki Elgo typ 511 o IP20 przeznaczone są do stosowania w oświetleniu ogólnym - nie są oprawkami hermetycznymi ani bryzgoszczelnymi.

Stosowane są w oprawach oświetleniowych z tradycyjnymi świetlówkami T8 (o średnicy 26 mm, trzonek G13) np. 18W, 36W, 58W, ale także ze świetlówkami LED z trzonkiem G13.

▪▪▪ OPIS oprawki ELGO 511

• oprawki 511 wyprodukowane zostały przez polskiego producenta - firmę ELGO

Najważniejsze cechy:

• oprawka wykonana jest z wysokiej jakości tworzywa (poliwęglan)

• styki wykonane są z fotobrązu

• bezgwintowe zaciski

• przekrój przewodów dopuszczany przez producenta: 0,5-1,0mm2

• przewody powinny być odizolowane na długości 6-7mm

• stopień ochrony IP20

• klasa ochronności 0

• kolor oprawki: biały

▪▪▪ DANE TECHNICZNE, KARTA KATALOGOWA

Szczegółowe dane techniczne Producenta można pobrać z zakładki znajdującej się pod opisem produktu:

Dodatkowe informacje

Znajduje się tam plik do pobrania: Instrukcja obsługi.pdf, w którym znajdziecie Kartę katalogową tego produktu.

▪▪▪ WYMIARY

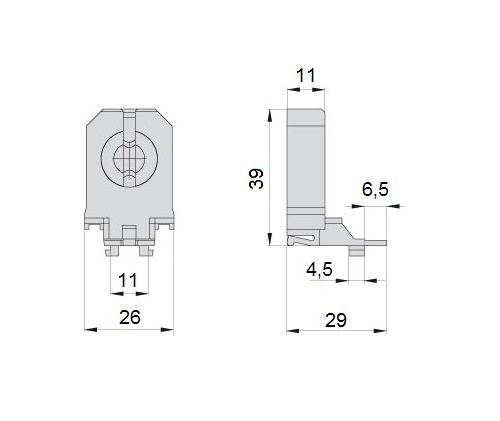

Szczegółowe wymiary oprawki pokazane zostały na rysunku.

▪▪▪ MONTAŻ

Oprawka 511 ELGO mocowana jest do podłoża poprzez "stopy" przystosowane do wciśnięcia ich w specjalnie wykrojone otwory w podłożu.

Montaż przewodów następuje bez użycia narzędzi w szybkozłączach (od dołu oprawki).

Dopuszczalny przekrój przewodów (wg danych producenta) to 0,5-1,0mm2. Przewody powinny być odizolowane na długości 6-7mm.

Przy zasilaniu świetlówki z układu indukcyjnego z jednej strony montuje się oprawkę typu 511 a z drugiej 512 z gniazdem zapłonnika (startera).

Przy wykorzystaniu statecznika elektronicznego używa się dwóch oprawek 511 (stateczniki elektroniczne nie wymagają starterów), podobnie przy montażu świetlówek LED.
