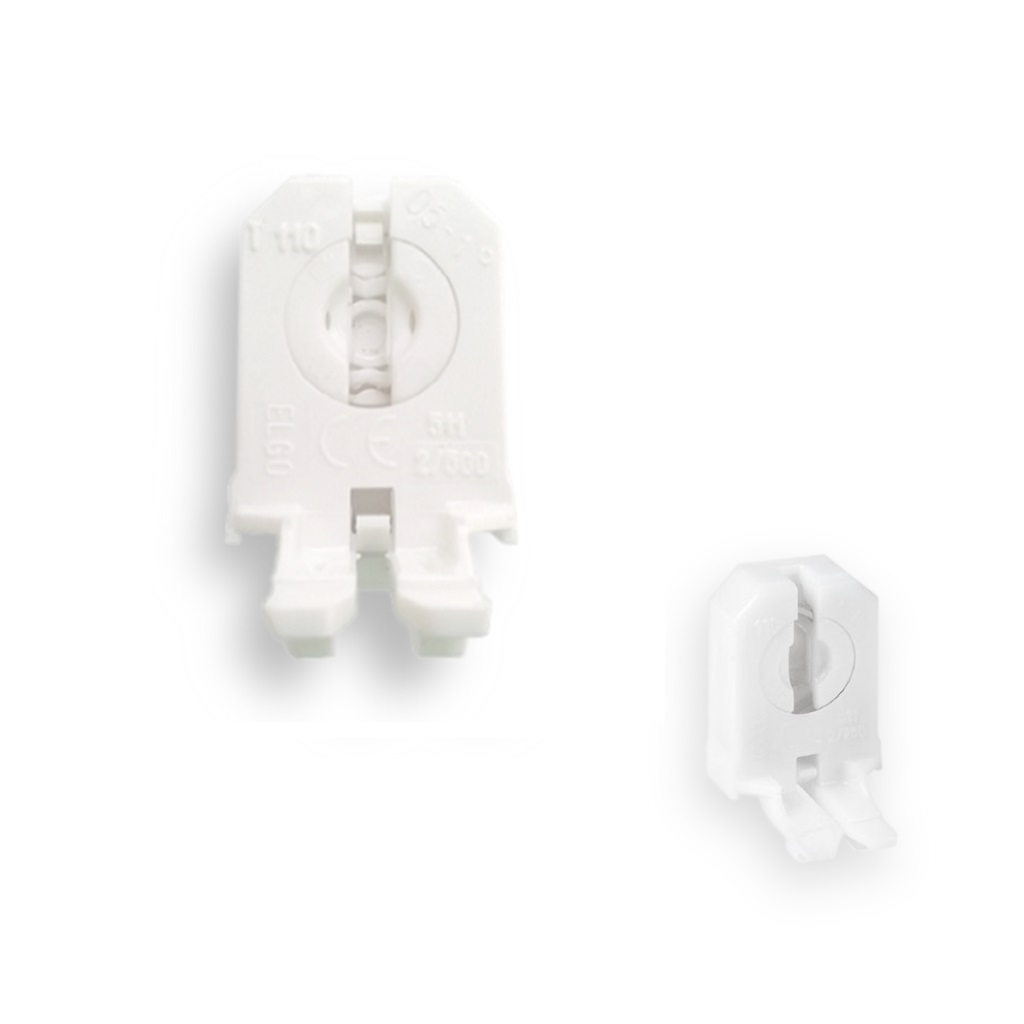

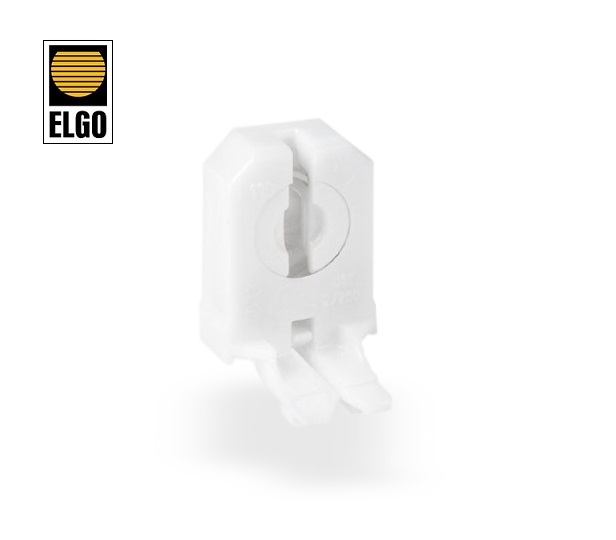

"Wciskana" oprawka typ 511 polskiej firmy ELGO / BRILUM

Oprawka do świetlówki T8 (średnica 26 mm). Kolor biały. Stopień szczelności IP 20. Mocowana "na wcisk".

► SZCZEGÓŁOWE INFORMACJE

Oprawka typ 511 T8 przystosowana jest do stosowania w oprawach oświetleniowych, z oświetleniem opartym na świetlówkach T8.

Znana i powszechnie stosowana w starych oprawach ELGO (oprawka jest częścią zamienną dla zużytych już oprawek ELGO).

Oprawka o stopniu ochrony IP20.

Przeznaczona do świetlówek liniowych T8 lub LED o średnicy 26 mm z trzonkiem G13.

• Kolor: biały

• Metoda mocowania: "na wcisk"

• Polski producent: ELGO / BRILUM

• Cena podana w aukcji dotyczy 1 szt. oprawki

• PRODUKT FABRYCZNIE NOWY!

UWAGA! Cena podana w aukcji dotyczy 1 szt. oprawki 511.

Chcąc złożyć zestaw pasujący do 1 świetlówki T8 lub LED należy kupić 2 szt. oprawki z tej aukcji.

Przy zasilaniu świetlówki z układu indukcyjnego z jednej strony montuje się oprawkę typu 511, a z drugiej 512 z gniazdem zapłonnika (startera). Oprawki typu 512 dostępne są na innej naszej aukcji.

Przy wykorzystaniu statecznika elektronicznego używa się dwóch oprawek 511 (stateczniki elektroniczne nie wymagają starterów), podobnie przy montażu świetlówek LED.

► PRZEZNACZENIE

Oprawki Elgo typ 511 o stopniu ochrony IP20 przeznaczone są do stosowania w oświetleniu ogólnym - nie są oprawkami hermetycznymi ani bryzgoszczelnymi.

Stosowane są w oprawach oświetleniowych z tradycyjnymi świetlówkami T8 (o średnicy 26 mm, trzonek G13) np. 18W, 36W, 58W, zasilanych za pomocą indukcyjnych układów zasilania (stateczników magnetycznych) lub elektronicznych.

Często stosowane były w starych oprawach ELGO, np. Argus OWF i służą jako część zamienna dla tych właśnie oprawek.

► CECHY CHARAKTERYSTYCZNE PRODUKTU

• oprawki typ 511 wyprodukowane zostały przez polskiego producenta - firmę ELGO

• oprawka wykonana jest z wysokiej jakości tworzywa (poliwęglan)

• styki wykonane są z fotobrązu

• bezgwintowe zaciski

• przekrój przewodów dopuszczany przez producenta: 0,5 - 1,0 mm2

• przewody powinny być odizolowane na długości 6 - 7 mm

• stopień ochrony IP20

• klasa ochronności 0

• kolor oprawki: biały

► DANE TECHNICZNE, KARTA KATALOGOWA

Szczegółowe dane techniczne Producenta można pobrać z zakładki znajdującej się pod opisem produktu:

Dodatkowe informacje

Znajduje się tam plik do pobrania: Instrukcja obsługi.pdf, w którym znajdziecie Kartę katalogową tego produktu.

► WYMIARY GABARYTOWE

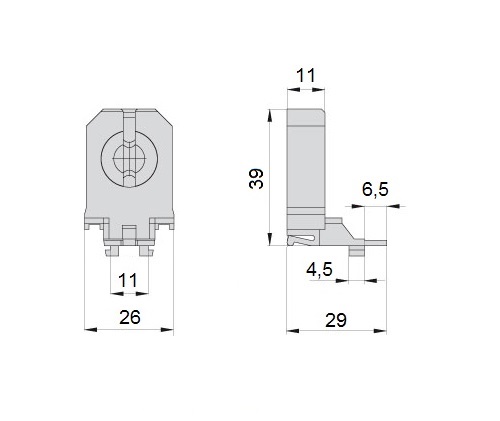

Wymiary oprawki [podane w mm]

• długość: 26 mm
• szerokość (ze stopą mocującą oprawki): 29 mm
• wysokość: 39 mm

Szczegółowe wymiary pokazane zostały na rysunku obok →

---------------------------------

► SPOSÓB MONTAŻU

Oprawka 511 mocowana jest do podłoża poprzez "stopy" przystosowane do wciśnięcia ich w specjalnie wykrojone otwory w podłożu.

Montaż przewodów następuje bez użycia narzędzi w szybkozłączach (od dołu oprawki).

Dopuszczalny przekrój przewodów (wg danych producenta) to 0,5 - 1,0 mm2. Przewody powinny być odizolowane na długości 6 - 7 mm.

Przy zasilaniu świetlówki z układu indukcyjnego z jednej strony montuje się oprawkę typu 511, a z drugiej 512 z gniazdem zapłonnika (startera). Przy wykorzystaniu statecznika elektronicznego używa się dwóch oprawek 511 (stateczniki elektroniczne nie wymagają starterów), podobnie przy montażu świetlówek LED.
