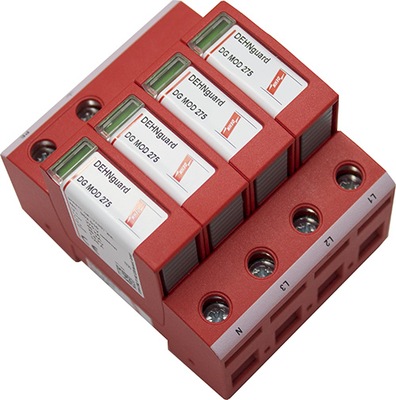

OGRANICZNIK PRZEPIĘĆ C TYP T2 4P 20kA 1,5kV DG M TNS 275

DEHN 952400

MADE IN GERMANY

2 GAT. (LEKKO USZKODZONY)

USZKODZONY UCHWYT

DANE TECHNICZNE:

Napięcie znamionowe AC Un - 230/400 V

Największe napięcie trwałej pracy AC Uc - 275 V

Znamionowy prąd wyładowczy (8/20) In - 20 kA

Maksymalny prąd wyładowczy (8/20) Imax - 40 kA

Napięciowy poziom ochrony Up - ≤ 1,25 kV

Wytrzymałość zwarciowa przy maks. bezpieczniku - 50 kAeff

Przepięcie dorywcze Ut - 335 V / 5 sekund

Zakres temperatur pracy Tu - -40°C...+80°C

Wskaźnik działania / uszkodzenia - zielony / czerwony

Przekroje przewodów (min.) - 1,5 mm2 drut / linka

Przekroje przewodów (maks.) - 35 mm2 wielodrutowo /25 mm2, linka 35 mm2

Montaż - szyna 35 mm wg EN 60715

Stopień ochrony - IP 20

Szerokość montażowa - 4 moduły, DIN 43880

Typ - DG M TNS 275

Brak opakowania jednostkowego

LEKKO USZKODZONY UCHWYT

Nowa grupa modułowych ograniczników przepięć DEHNguard M ... z Czerwonej / Serii łączy w sobie bezpieczeństwo i funkcjonalność. Sprawdzony układ ochronny z warystorem z tlenku cynku w połączeniu z podwójnym skutecznym układem kontrolno-odłączającym Thermo-Dynamik-Control stanowi o renomie technologii DEHNguard.

Nie tylko pewna ochrona przed przepięciami, ale również bezpieczeństwo użytkowania ogranicznika są centralnym punktem i cechą ograniczników DEHNguard modular. Już samo oznaczenie produktu znacznie ułatwia właściwy dobór i zastosowanie, a duży nacisk położony na wysokie wymagania bezpieczeństwa powoduje, że urządzenie ma dodatkowo bezpieczny rygiel. Moduł zatrzaskuje się w podstawie i jest blokowany. Zabezpiecza to moduł przed wstrząsami w czasie transportu i przy niedopuszczalnie dużych udarach odprowadzonych przez ogranicznik. Wymiana modułu jest jednak łatwa i bez użycia narzędzi. Taki komfortowy efekt uzyskano stosując rygle w module. Ponadto, w każdym module zastosowano blokady mechaniczne przed wsunięciem nieodpowiedniego modułu ochronnego lub wsunięciem w nieodpowiednie miejsce.

Podwójna kontrola zapewniona przez układ “Thermo-Dynamik-Control” nie jest zbudowana tylko w oparciu o obowiązujące przedmiotowe normy krajowe i międzynarodowe, ale jest oparta na kilkudziesięcioletnim doświadczeniu stosowania ograniczników przepięć w różnych krajach i uwzględnia wiele możliwych sytuacji występujących w praktyce, a które mogą doprowadzić do uszkodzenia ogranicznika. Jak przy wszystkich ogranicznikach z układem Thermo-Dynamik-Control, układ reaguje na temperaturę powierzchni warystora ale również na przeciążenie prądem udarowym.

Stan każdego modułu ogranicznika sygnalizowany jest w okienku kontrolnym kolorem zielonym (sprawny) i czerwonym (uszkodzony). Obok standardowego optycznego wskaźnika uszkodzenia, ograniczniki z grupy DEHNguard M ... FM umożliwiają zdalną sygnalizację uszkodzenia przez złączkę z trzema stykami. Te trzy styki tworzą dwie pary zestyków wykonanych jako przełączne bezpotencjałowe, co pozwala wykorzystać albo zestyk zwierny (normalnie otwarty), albo zestyk rozwierny (normalnie zamknięty). Ograniczniki z grupy DEHNguard M wyposażone są w wielofunkcyjne zaciski w standardowej szerokości 1 modułu oraz służą do podłączania przewodów i szyn grzebieniowych jednocześnie, co pozwala na łączenie za pomocą szyn z sąsiednimi aparatami.
