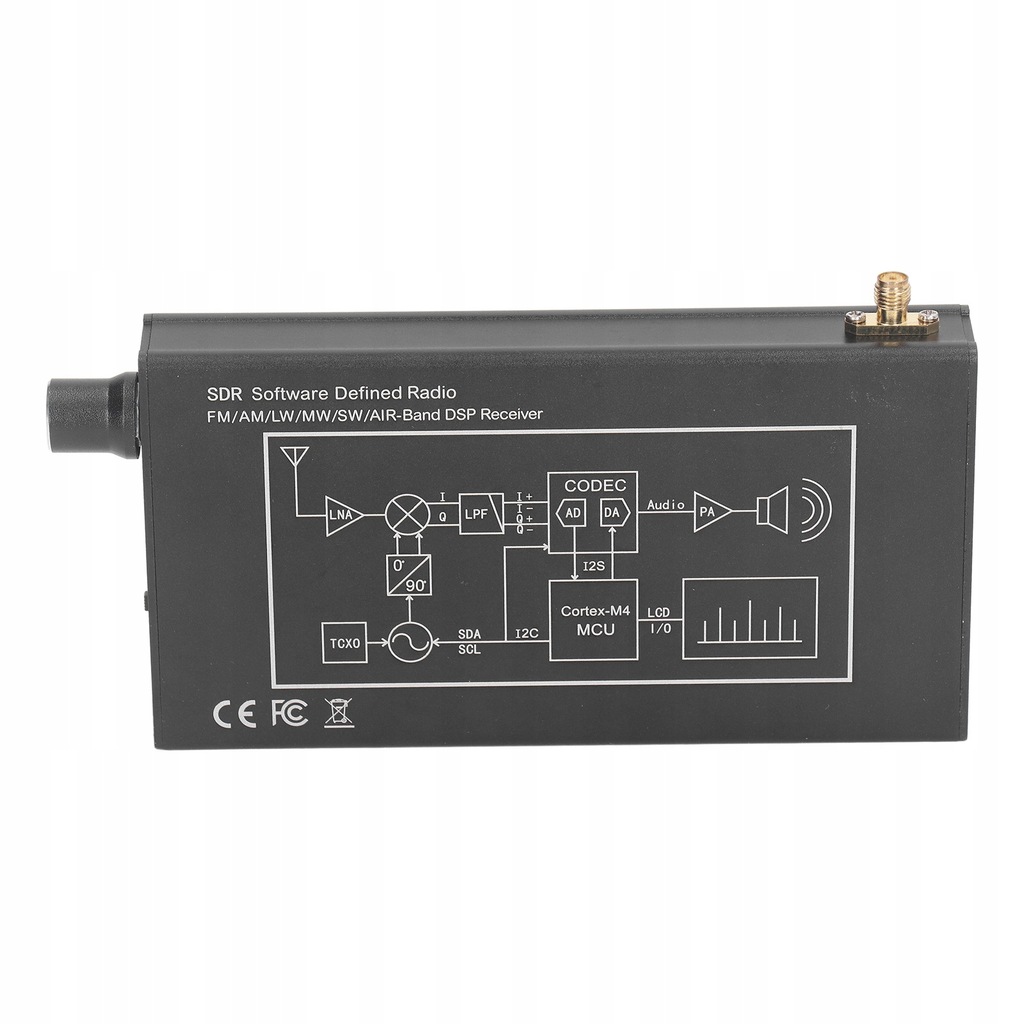

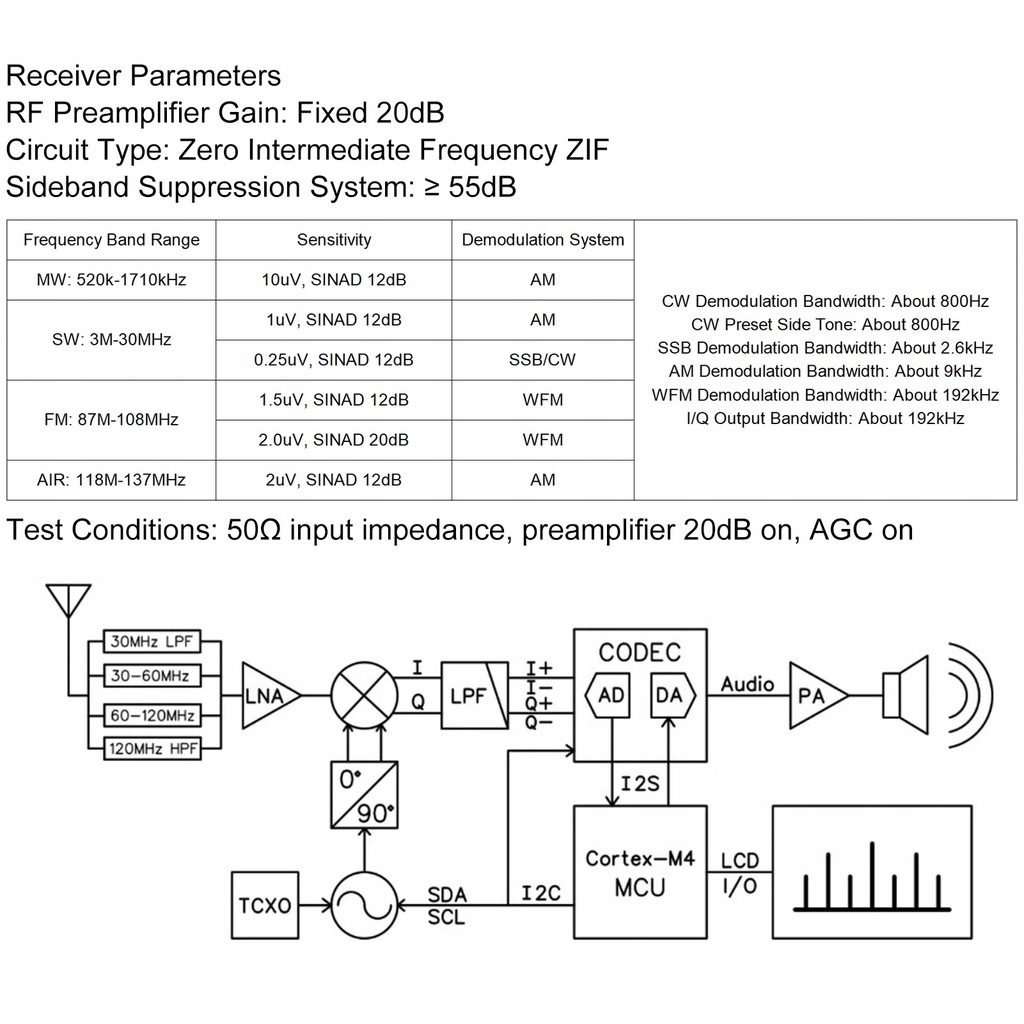

Produkt jest oparty na metodzie Tayloe Quadrature Product Detector w celu uzyskania mieszania częstotliwości. Generator zegara Si5351 generuje dwa ortogonalne sygnały fali prostokątnej o zmiennej częstotliwości jako wzbudzenie, uzyskując ultra niskoszumowy odbiornik o zerowej częstotliwości pośredniej ZIF.

Sygnał IQ uzyskany po zmieszaniu jest wysyłany do CODEC i zbierany przez MCU, gdzie algorytm DSP kończy demodulację sygnału i wyświetlanie.

PRZENOŚNY ODBIORNIK: Ten cyfrowy odbiornik demodulacyjny DSP, oparty na architekturze radia definiowanego programowo SDR, ma szerokie spektrum 192 kHz i możliwości wyświetlania wodospadu, w połączeniu z 16-bitowym próbkowaniem może osiągnąć funkcje demodulacji CW, AM, SSB, FM, WFM.

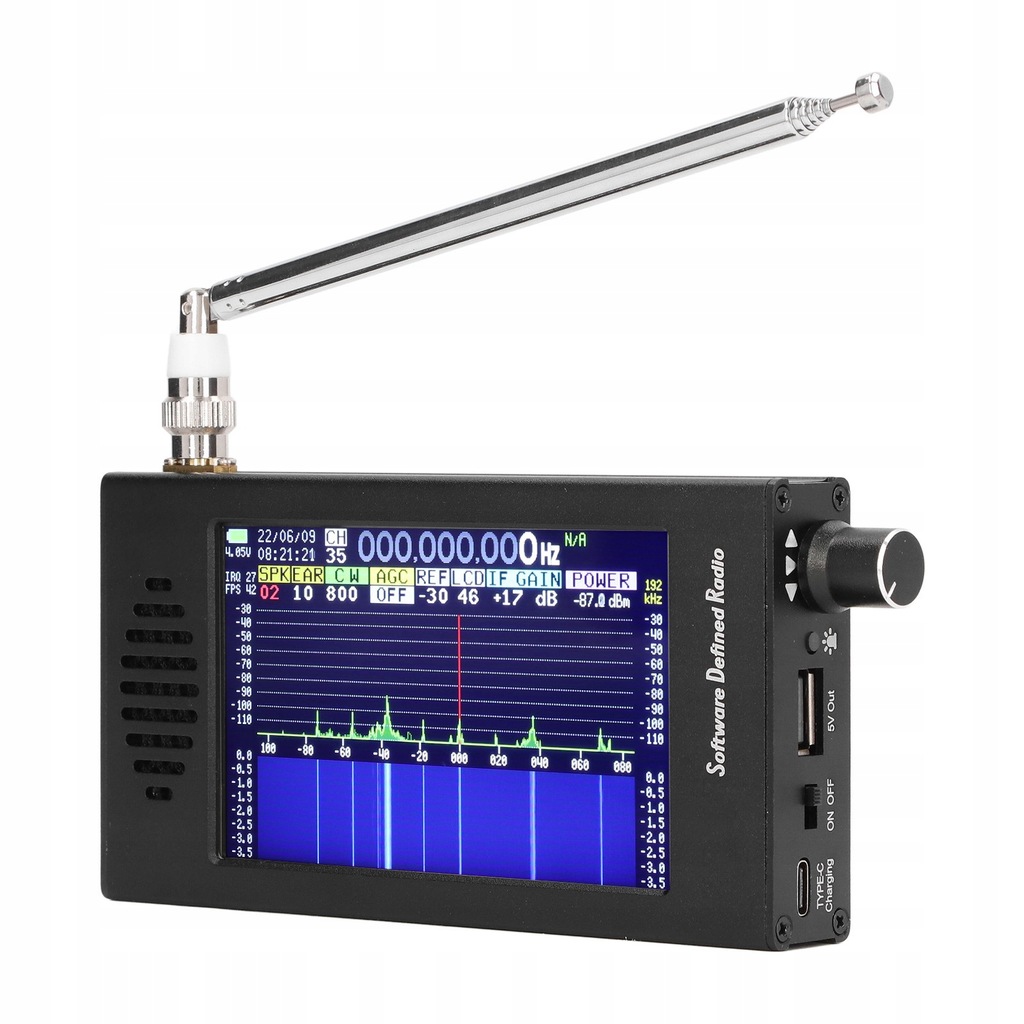

DOSKONAŁY EFEKT ODBIORU: Ten amatorski odbiornik radiowy z pełnym pasmem częstotliwości jest wyposażony w potężny układ DSP i długą wysuwaną antenę, o doskonałej jakości sygnału, może odbierać różne kanały bez żadnych zakłóceń.

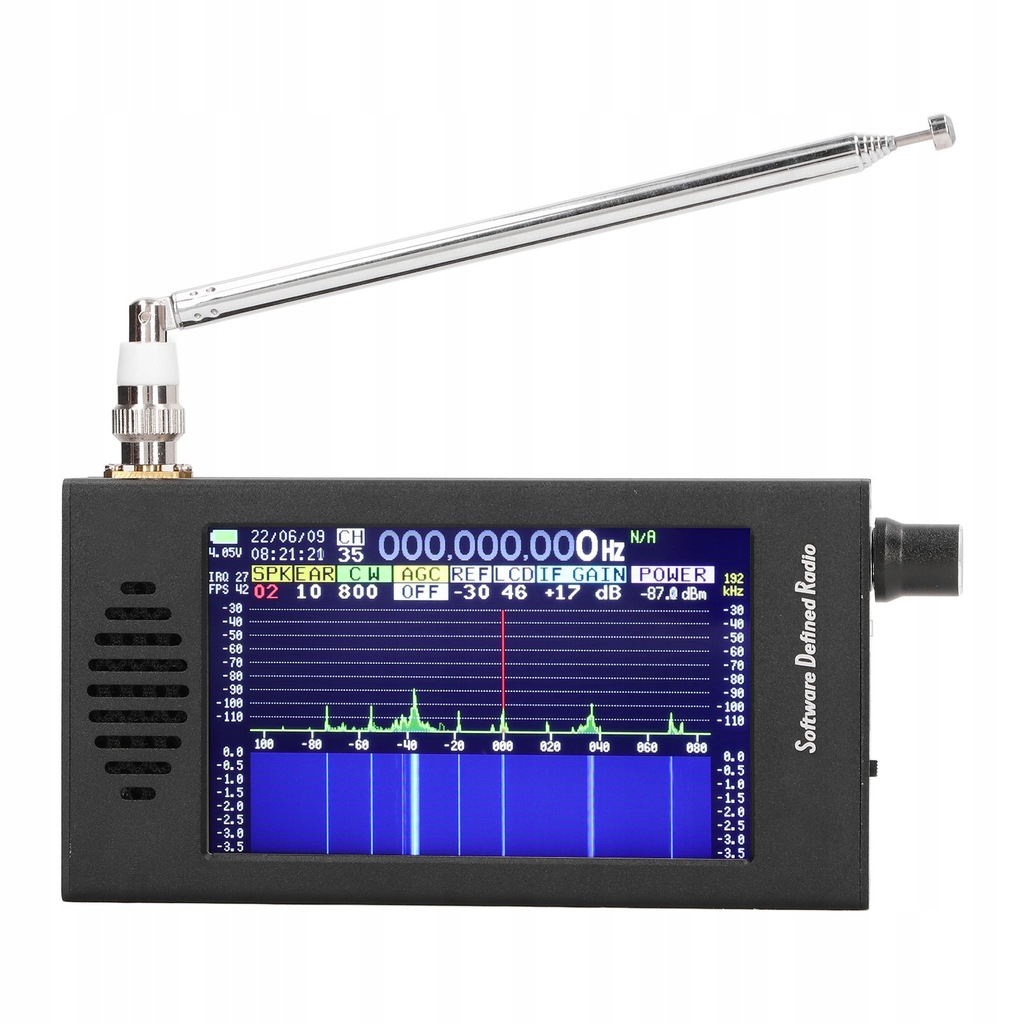

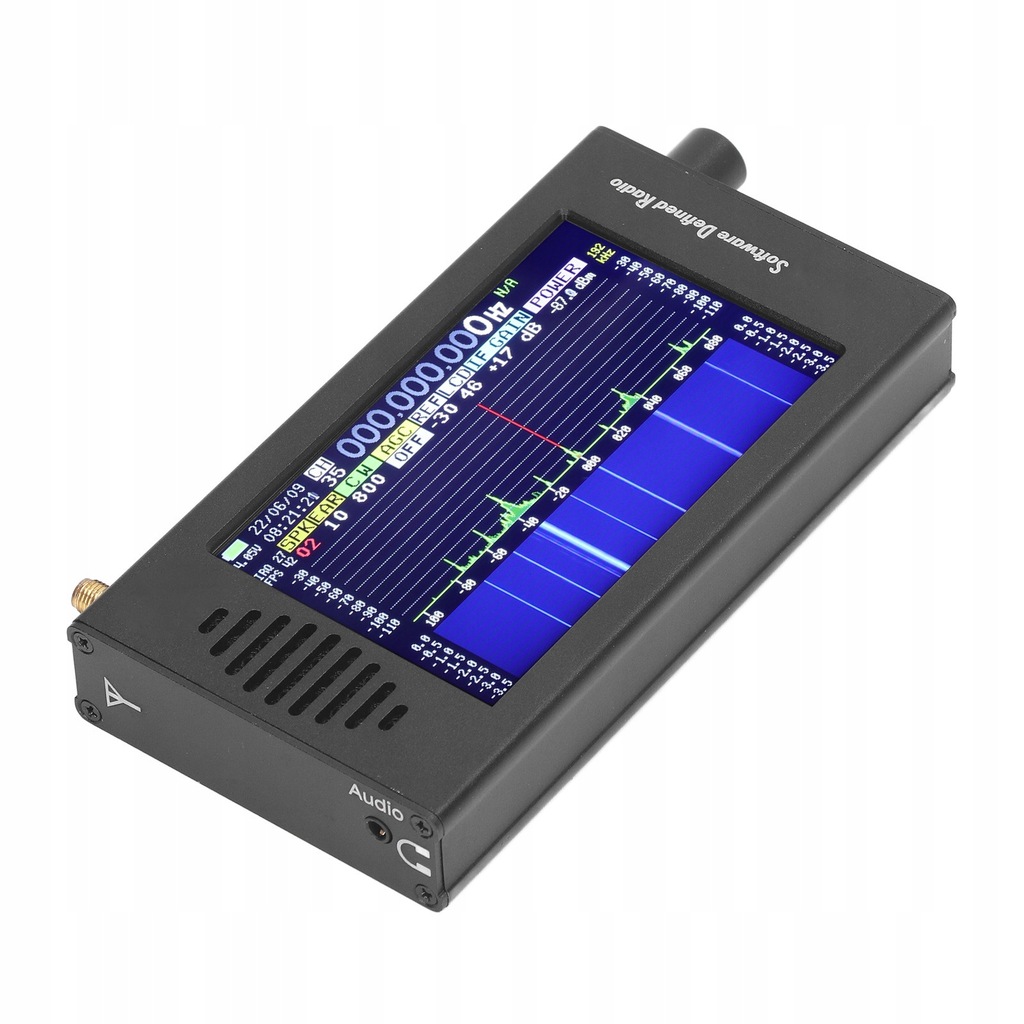

WYŚWIETLACZ LCD: Odbiornik SDR posiada obudowę CNC wykonaną w całości ze stopu aluminium i jest wyposażony w 4,3-calowy wyświetlacz IPS LCD o wysokiej jasności i rozdzielczości 800x480.

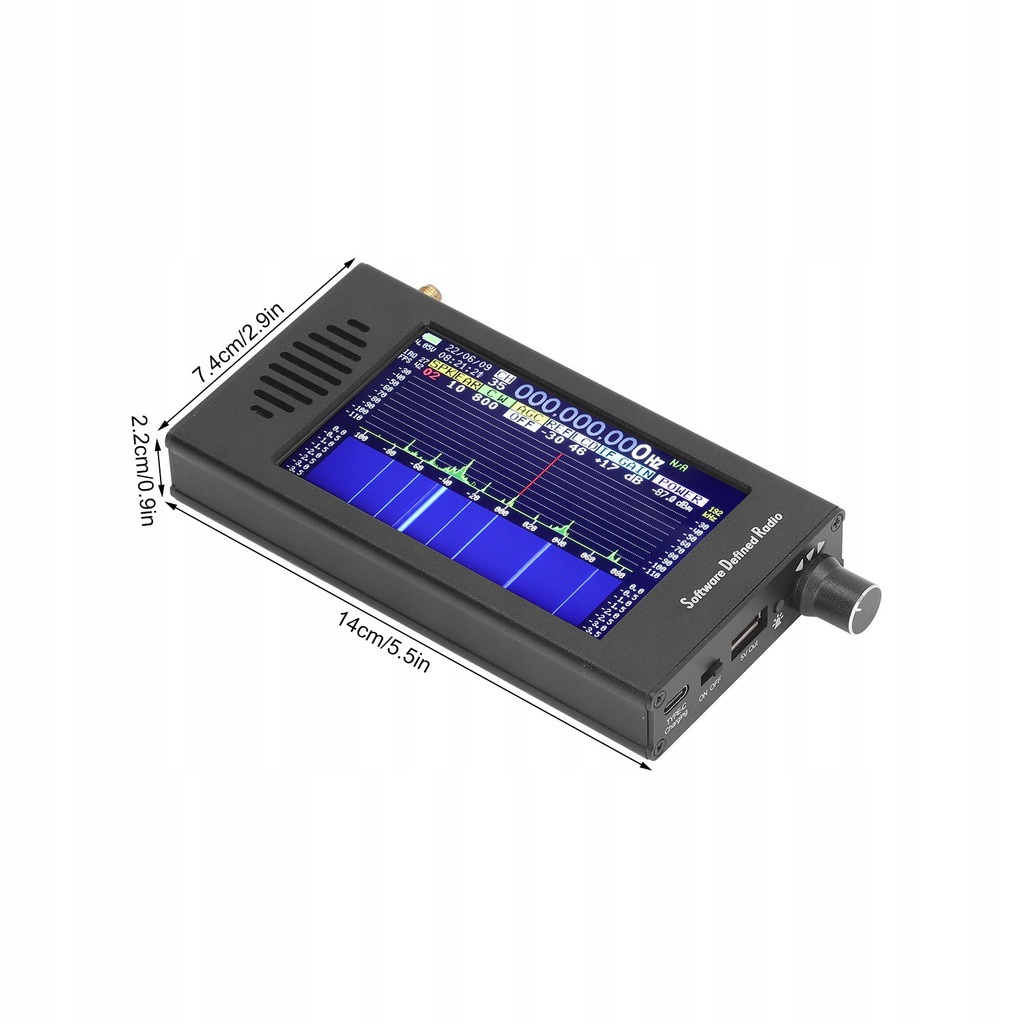

KOMPATYBILNE SŁUCHAWKI: Dzięki kompaktowym rozmiarom 14x7,4x2,2 mm można go zabrać wszędzie. Obsługuje zwykłe słuchawki 3,5 mm lub słuchawki z interfejsem CTIA (standard amerykański).

BATERIA O WYSOKIEJ POJEMNOŚCI: Wbudowana bateria 5000 mAh 3,7 V, może być używana przez około 10 do 12 godzin (w zależności od ustawień głośności i jasności urządzenia).

Specyfikacja:

• Typ elementu: Odbiornik radiowy DSP SDR
• Materiał: Stop aluminium
• Technologia wyświetlania: 4,3-calowy ekran LCD o wysokiej jasności i rozdzielczości IPS 800x480 z funkcją ściemniania DC
• Metoda sterowania: Rezystancyjny ekran dotykowy, enkoder obrotowy
• Wybór kanału: 1-99
• Częstotliwość: 100K do 149MHz, minimalny krok 1HZ
• Głośność głośnika (SPK): 0-35dB, krok 1dB
• Głośność słuchawek (EAR): 0-35dB, krok 1dB
• Modulacja: CW, LSB, USB, AM, WFM, STE (FM stereo), I Q
• Ustawienia AGC: OFF, SLOW, MID, FAST
• Poziom odniesienia (REF): -99 do 99dB, krok 1dB
• Wzmocnienie IF: -12 do 67dB, krok 1dB
• Ustawienia stylu widma: Zielony dodatek, zielona linia, niebieski dodatek, biała linia
• Szerokość pasma widma: Widmo RF (192 kHz, 128 kHz, 64 kHz); Widmo audio (64 kHz)
• Ustawienie obszaru wodospadu: Wodospad lub kształt fali (amplituda x1 x8 x64)
• Pięć pozycji, których nie można wybrać za pomocą enkodera:
• A. Wyświetlanie poziomu naładowania baterii
• B. Ustawienia daty i godziny
• C. Wyświetlanie informacji o stacji: możliwość zaprogramowania nazwy stacji
• D. Wyświetlanie bieżącej szerokości widma
• E. Port anteny wejściowej (POWER) Wyświetlacz POWER
• Tryb pracy: Pojedyncza wstęga boczna CW, AM, SSB (LSB USB), WFM, stereo FM (wymaga słuchawek)
• Częstotliwość krokowa: 1Hz 10Hz 100Hz 1kHz 10kHz 100kHz 1MHz 10MHz
• Szerokość pasma widma: 192kHz, 128kHz, 64kHz, wyświetlanie widma FFT w czasie rzeczywistym
• Interfejs anteny: BNC męski, impedancja 50Ω, maksymalna moc wejściowa -20dBm
• Referencyjny oscylator kryształowy: TCXO 26MHz ±0.5ppm
• Interfejs audio: Obsługa zwykłych słuchawek 3,5 mm lub interfejsu słuchawkowego CTIA (standard amerykański)
• Moc głośnika: Maksymalnie 3W, głośnik multimedialny 4Ω
• Port ładowania: USB typu C, 5,0 V 2 A
• Pobór prądu: Około 250 mA przy 5 V
• Pojemność baterii: 5000 mAh 3,7 V (wbudowana)
• Czas użytkowania: około 10-12 godzin, w zależności od głośności urządzenia i ustawień jasności
• Oszczędność kanałów: Możliwość zaprogramowania 99 kanałów, nazwy stacji, częstotliwości i metody strojenia.

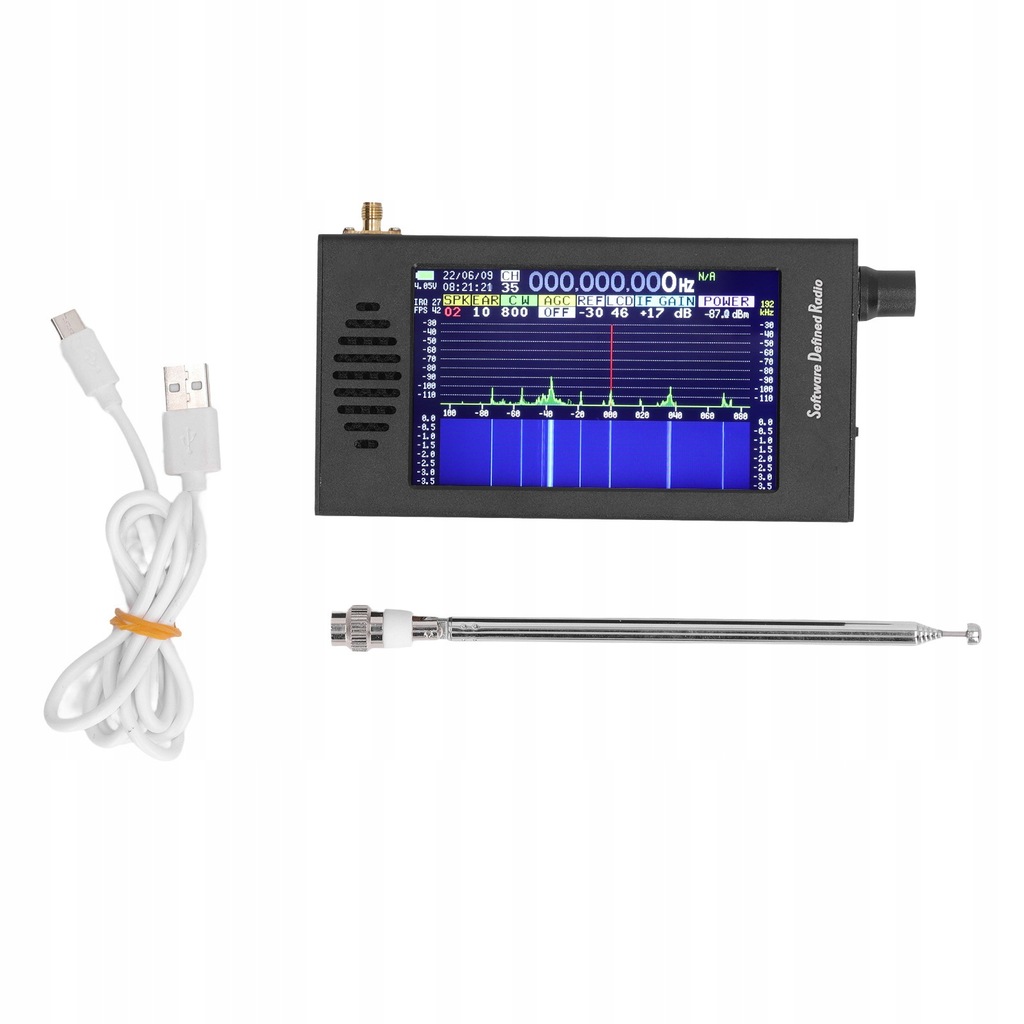

Lista pakietów

1 x Odbiornik radiowy DSP SDR

1 x Antena

1 x Kabel do transmisji danych

1 x Instrukcja obsługi

1. Urządzenie wykorzystuje architekturę SDR. Jeśli w pobliżu znajduje się silna stacja nadawcza, może wystąpić stacja krzyżowa lub stacja lustrzana. Należy być tego świadomym.

2. Impedancja wejściowa interfejsu antenowego wynosi 50Ω. W przypadku stacji radiowych na falach średnich zaleca się podłączenie dedykowanej anteny pierścieniowej na fale średnie, aby uzyskać lepsze wyniki.

3. Przed rozpoczęciem słuchania przez słuchawki należy zwrócić uwagę na ustawienie głośności słuchawek (EAR), aby uniknąć dyskomfortu spowodowanego nadmierną głośnością.
