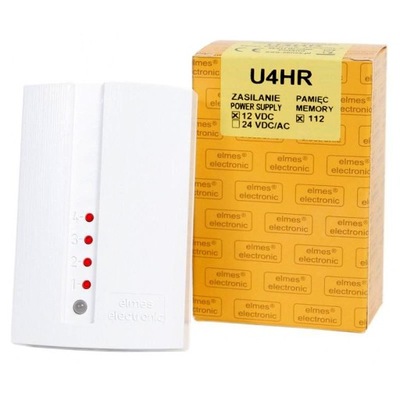

Odbiornik radiolinii U4HR ELMES

ELMES 11105

• odbiornik i nadajniki przystosowane do pasma radiowego 434 MHz  (433,92 MHz)
• 4 wyjścia przekaźnikowe separowane galwanicznie o obciążalności: 1A/30VDC lub 0,5A/125VAC
• czas załączenia wyjść przekaźnikowych w trybie monostabilnym: od 0,25s do 4 godzin
• zasilanie odbiornika: 10-15VDC. Pobór prądu: spoczynkowy 20mA, maks. 120mA
• obciążalność wyjścia sygnalizacyjnego S: 1A/60V

Odbiornik radiolinii U4HR ELMES

Radiolinia (U4HS lub U4HSL) / odbiornik (U4HR) z czterema wyjściami przekaźnikowymi przeznaczone są do systemów alarmowych i zdalnego sterowania.

Oferowane są jako zestawy składające się z odbiornika i jednego pilota, lub jako oddzielne odbiorniki. Urzą­dze­nia wykorzystują system kodowania zmiennego KEELOQ(R). Współ­pra­cują ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasmo radiowego 434 MHz.

Opis działania

Pobudzenie pilota lub innego nadajnika zaprogramowanego do odbiornika załącza przeka­źnik na jego wyjściu i włącza odpowiadającą mu diodę LED. W zależności od ustawionego trybu pracy danego wyjścia, załączenie trwa przez zaprogramowany wcześniej czas (tryb monostabilny), lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik (tryb bistabilny). Taki sposób pracy dotyczy większości typów nadajników. Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego lub detektorami CTX3H i CTX4H pracującymi w trybie detekcji otwarcia/zamknięcia. W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w od­bior­niku, załączenie wyjścia trwa do chwili jego wyłą­cze­nia w na­daj­niku.
