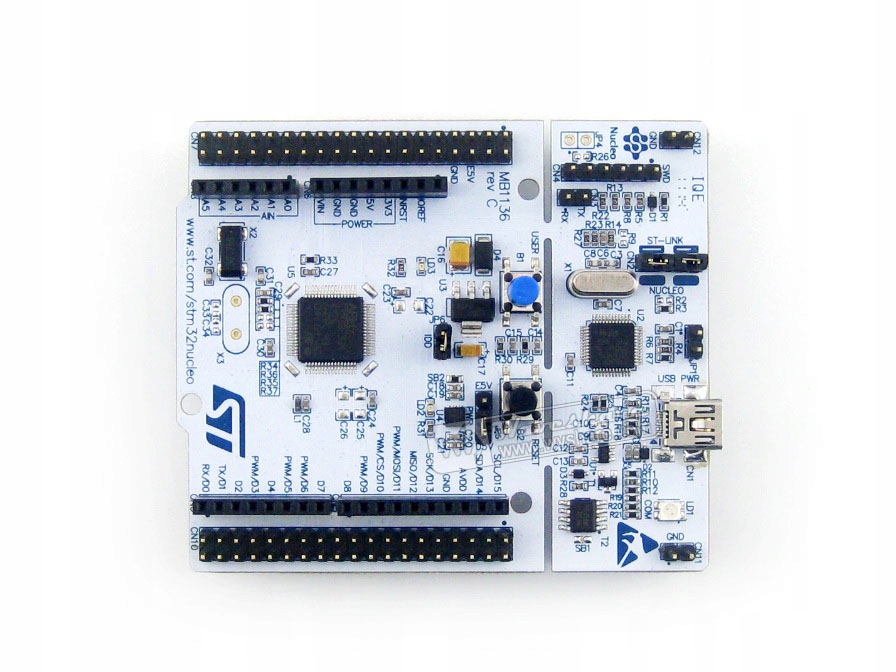

NUCLEO-F334R8 płytka prototypowa z mikrokontrolerem STM32F334R8. Wbudowany programator\debugger ST-LINK/V2-1 umożliwia programowanie mikrokontrolera za pomocą portu USB.
Oprogramowanie możemy pisać za pomocą darmowego środowiska online Mbed. Rozkład złączy na płytce jest zgodny z shieldami Arduino.
Specyfikacja NUCLEO-F334R8:
- Mikrokontroler: STM32 w obudowie LQFP64 STM32F334R8T6 ( 64K FLASH )
- Dwa typy złącz rozszerzeń:
Zgodne z Arduino Uno Revision 3
STMicroelectronics Morpho zapewniające dostęp do wszystkich linii I/O
- współpraca z mbed (mbed.org)
- wbudowany programator\debugger ST-LINK/V2-1, który może również działać jako nie zależny programator SWD
- Zasilanie:
Port USB VBUS lub zewnętrzne (3.3 V, 5 V, 7 - 12 V)
- LEDy
USB communication (LD1), user LED (LD2), power LED (LD3)
- Przyciski: USER and RESET
- USB może pracować w 3 trybach:
Wirtualny port Com
Pamięć masowa
debug port
- możliwość programowania w różnych środowiskach: IAR™, Keil®, GCC-based IDEs (AC6 SW4STM32, ...)

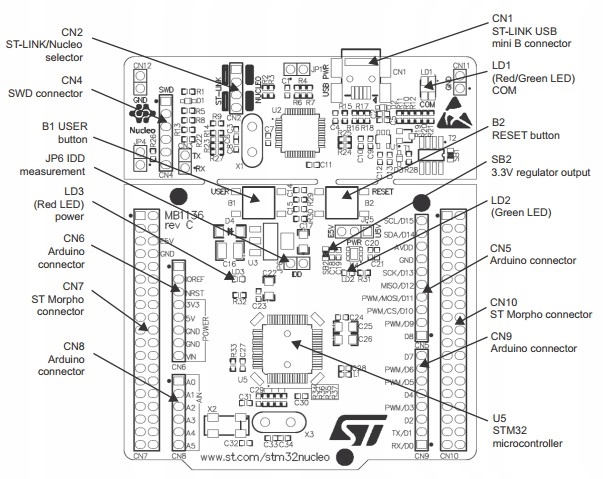

Opis płytki:
