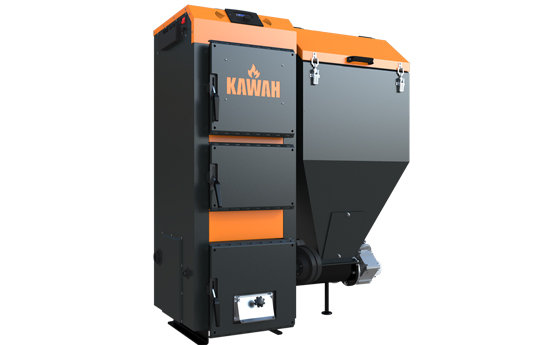

Kocioł grzewczy KAWAH

KDC-ECO DUO 2D 20kW

Zadzwoń nasi pracownicy chętnie pomogą w dobraniu odpowiednich materiałów

• Telefon:  792-971-645
• Mail:       biuro@nixel.pl
• Przy odbiorze osobistym podaj hasło e-budowa

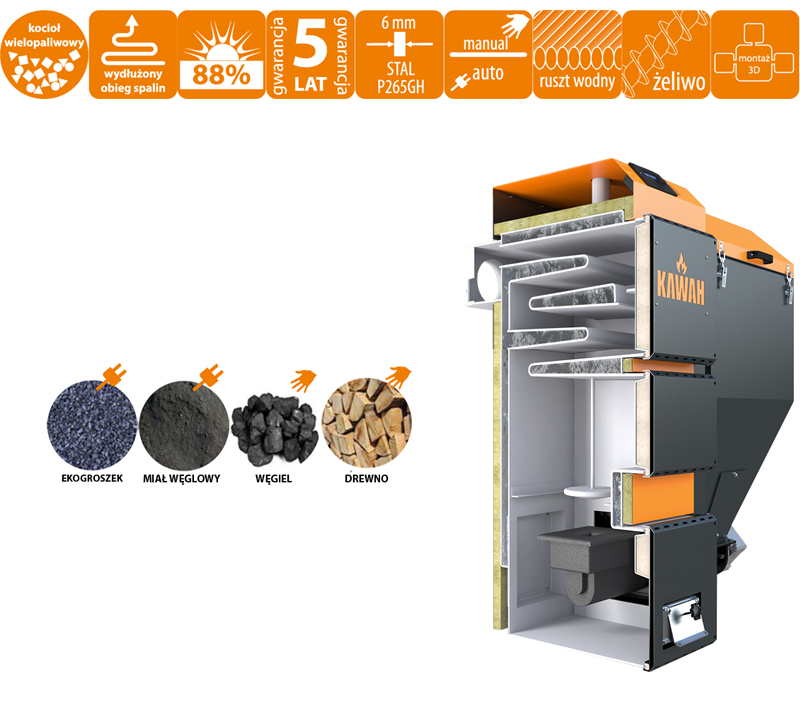

Kocioł KDC EKO DUO jest konstrukcją posiadającą dwie komory spalania: dolną z automatycznym palnikiem retortowym, wykonanym z żaroodpornego żeliwa oraz górną ze stałym rusztem chłodzonym wodą. Zaletą kotła jest obszerna komora paleniska umożliwiająca z dobrym skutkiem spalanie paliw stałych w postaci drewna, węgla. Ważną cechą kotła jest jego zwarta budowa, łatwy dostęp do czyszczenia kotła (od przodu) oraz mniejsze wymagania co do ciągu kominowego. Kocioł standardowo wyposażony jest w rozbudowany lecz przyjazny w obsłudze układ sterujący kotłem, siłownikiem zaworu trzy lub czterodrogowego, oraz czterema pompami systemu grzewczego (pompa C.O., pompa ciepłej wody użytkowej, pompa ogrzewania podłogowego i pompa cyrkulacji). Kocioł KDC EKO DUO posiada palnik na paliwo stałe z podajnikiem ślimakowym nowej generacji jest rozwiązaniem pozwalającym na stosowanie szerokiej gamy paliw w postaci sypkiej i granulatu od 0-32mm. Paliwem zasadniczym jest węgiel w granulacji 0-32mm (od miałów do groszków). Palnik bez zmian konstrukcyjnych pracuje również bez zarzutu na bio-paliwach jak pellety, zrębki i zboża. Konstrukcja nowej dyszy palnika i zastosowanie nowego sposobu podawania paliwa pozwala na stosowanie paliw tzw. trudnych, np. węgle z wysoką liczbą rogi (spiekalnością), które to tworzą spieki w palenisku . Do konstrukcji podajnika wykorzystujemy żeliwo, natomiast ślimak wykonany jest z żeliwa sferoidalnego, wpływa to na zwiększenie odporności na korozję. Ma to ogromne znaczenie przy użytkowaniu różnej wilgotności paliw zawierających siarkę przyspieszając korozję. Zastosowanie żeliwa wpływa na zmniejszenie głośności pracy podajnika i wykazuje mniejszą tendencję do przekazywania drgań na pozostałe elementy kotła.

Główną cechą odróżniającą ten typ pieca od modelu 3D jest umiejscowienie wyjścia kominowego na tylnej ścianie kotła. Ułatwia to jego montaż i indywidualne dopasowanie do układu przewodu kominowego w kotłowni.

ZASTOSOWANIE:

• Kocioł posiada palnik na paliwo stałe z podajnikiem ślimakowym nowej generacji jest rozwiązaniem pozwalającym na stosowanie szerokiej gamy paliw w postaci sypkiej i granulatu od 0-32mm.,
• Paliwem zasadniczym jest węgiel w granulacji 0-32mm (od miałów do groszków).,
• Palnik bez zmian konstrukcyjnych pracuje również bez zarzutu na bio-paliwach jak pellety, zrębki i zboża.
• Konstrukcja nowej dyszy palnika i zastosowanie nowego sposobu podawania paliwa pozwala na stosowanie paliw tzw. trudnych, np. węgle z wysoką liczbą rogi (spiekalnością).

ZALETY PRODUKTU:

• zwarta budowa,
• łatwy dostęp do czyszczenia kotła (od przodu),
• mniejsze wymagania co do ciągu kominowego,
• standardowo wyposażony jest w rozbudowany, przyjazny w obsłudze układ sterujący kotłem sterownik ST-480 z PiD siłownikiem zaworu trzy lub czterodrogowego,
• czterema pompami systemu grzewczego (pompa C.O., pompa ciepłej wody użytkowej, pompa ogrzewania podłogowego i pompa cyrkulacji)
• posiada palnik na paliwo stałe z podajnikiem ślimakowym nowej generacji,
• pozwala na stosowanie szerokiej gamy paliw w postaci sypkiej i granulatu od 0-32mm,
• pozwala na stosowanie paliw tzw. trudnych, np. węgle z wysoką liczbą rogi (spiekalnością).
• do konstrukcji podajnika wykorzystano żeliwo,
• ślimak wykonany jest z żeliwa sferoidalnego
• zwiększona odporność na korozję
• zastosowanie żeliwa wpływa na zmniejszenie głośności pracy podajnika i wykazuje mniejszą tendencję do przekazywania drgań na pozostałe elementy kotła.

DANE TECHNICZNE:

• Wyszczególnienie                                         Jednostka          Wartość
• Zakres mocy                                                  kW                     6 - 20
• Powierzchnia grzewcza                                 m2                     2.5
• Powierzchnia ogrzewanych pomieszczeń     m2                    do 200
• Jednorazowy zasyp paliwa                            l                         180
• Optymalna sprawność cieplna                      %                        88
• Max. dopuszczalne ciśnienie robocze           bar                     1.5
• Wymagany ciąg spalin                                   Pa                      26
• Temperatura wody na zasilaniu max.             C                       65/80
• Masa kotła                                                      kg                      440
• Pojemność wodna kotła                                  l                        70
• Przekrój komina                                              cm x cm            14x14
• Przekrój komina                                              ∅mm                 160
• Minimalna wysokość komina                          m                       8
• Szer x Głęb x Wys                                          mm                    1123x636x1486
• Średnica zasilania i powrotu                           cal                     1 1/2"
• Średnica czopucha                                         mm                    159
• Zasilanie elektryczne                                      V/Hz                   230/50
• Maksymalny pobór mocy                                W                       181

STEROWNIK:

Kocioł standardowo wyposażony jest w  sterownik ST- 480 z PiD polskiego producenta, firmy TECH, który jest rozbudowany, przyjazny w obsłudze.

Sterownik ST-480 steruje pracą kotła jak i siłownikiem zaworu trzy lub czterodrogowego, oraz czterema pompami systemu grzewczego (pompa C.O., pompa ciepłej wody użytkowej, pompa ogrzewania podłogowego i pompa cyrkulacji)

Sterownik do kotła z podajnikiem

Funkcje realizowane przez sterownik:

•  sterowanie wentylatorem i podajnikiem ślimakowym lub tłokowym
•  sterowanie pompą CO
•  sterowanie pompą CWU
•  sterowanie pompą podłogowa
•  sterowanie pompą cyrkulacyjna
•  sterownie siłownikiem zaworu mieszającego
•  możliwość podłączenia regulatora pokojowego z komunikacja RS lub tradycyjna
•  możliwość podłączenia modułu ST-65 GSM
•  możliwość podłączenia modułu ST-505 ETHERNET
•  możliwość sterowania dwoma zaworami za pomocą dodatkowych modułów ST-61 v4 lub ST-431n

Wyposażenie sterownika:

•  duży wyświetlacz graficzny ułatwiający obsługę sterownika
•  czujnik temperatury CO
•  czujnik temperatury CWU, podłogowej
•  czujnik temperatury zaworu i powrotu
•  czujnik zewnętrzny (bez przewodu)
•  czujnik temperatury podajnika (zabezpieczenie)
•  posiada zabezpieczenie temperaturowe (termik)
•  kabel zasilający
•  kable zasilające pompy
•  jednomodułowa obudowa panelowa pod zabudowę kotła lub obudowie metalowej
