Producent AVK - najwyższa światowa jakość

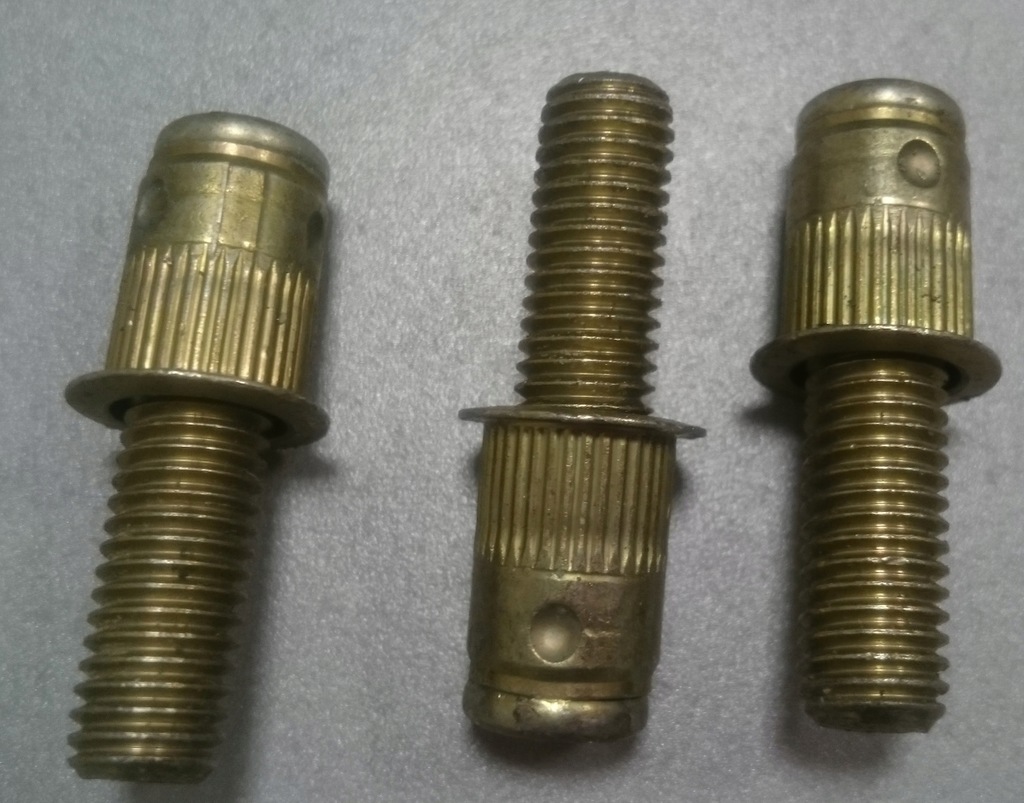

Nr katalogowy ASS009-25 (ASS4-1015-3,8-25)

Część rozprężna stal 1010/1008

Śruba - stal 1038

Rozmiary gwintu M 10 x 25

Otwór montażowy Ø +0,15 - 13,50

Zakres zacisku 0,7-3,8

ISL ± 0,25 – 25,0

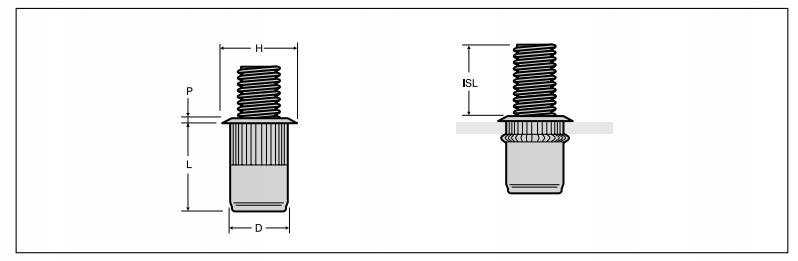

Wymiary i tolerancje:

D ø max. – 13,46

H ø  +/-0,25 # - 17,40

P +/-0,08 – 0,89

L +/-0,50 – 20,57

Moment dokręcenia  42 Nm (wartości wytrzymałości w blasze stalowej 1,57 mm)

Siła wyciągania 6,7 kN (wartości wytrzymałości w blasze stalowej 1,57 mm)

• Powierzchnia górna: ocynkowana
• Gwint: metryczny 6H/21, zgodne z ASME B1.13M
• Wysoka odporność na przekręcanie się i wysoka odporność na wyrwanie
• Szeroki zakres zacisku do zastosowania w materiałach o różnej grubości
• Możliwość montowania przy pomocy narzędzi z momentem obrotowym lub z siłownikiem.
