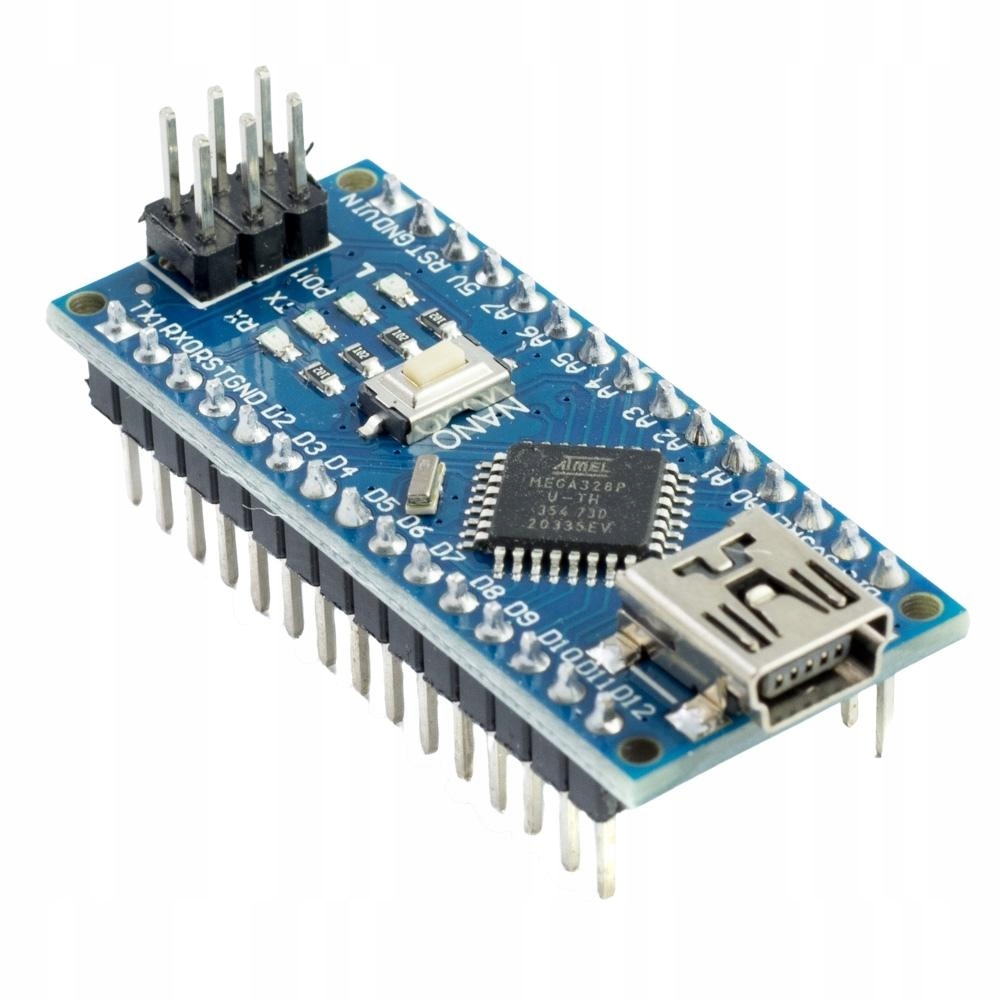

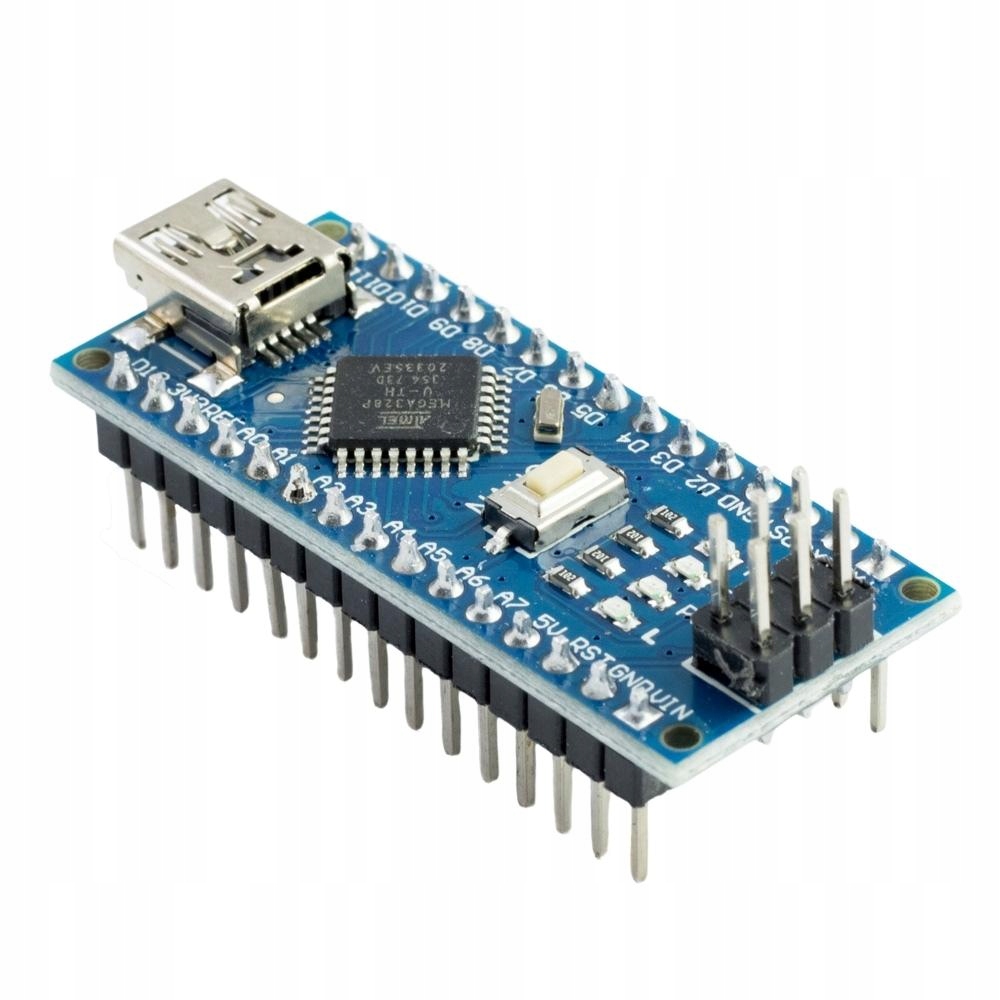

Nano V3.0 z USB zgodny z Arduino STM32
Mały, uniwersalny moduł NANO z mikrokontrolerem Atmega328P oraz złączem USB mini. Płytka jest zgodna z Arduino® Nano.

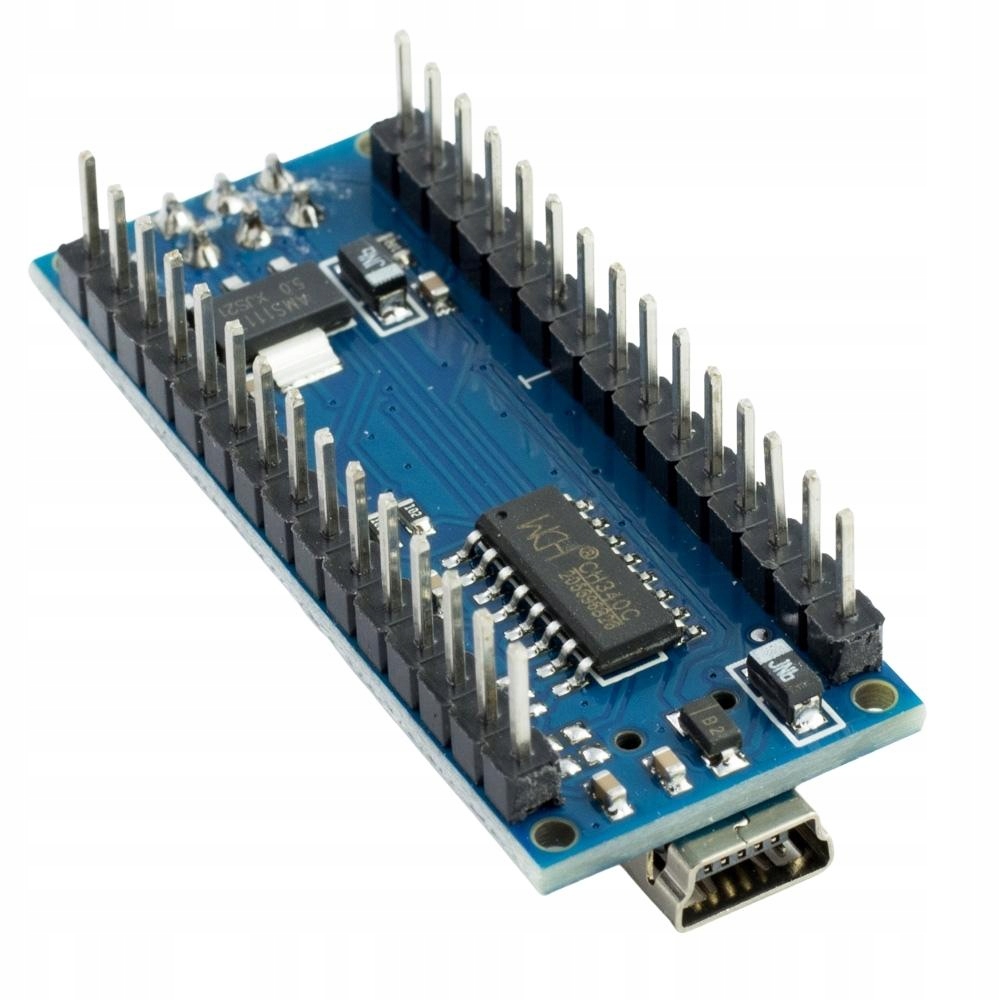

Płytka NANO posiada programator oparty o układ CH340. Potrzebny jest do niego dodatkowy sterownik, który znajdziesz w sekcji przydatnych linków.
Wbudowany stabilizator napięcia pozwala na zasilenie płytki z napięcia wyższego niż 5 V.
Do komunikacji z płytką potrzebny będzie przewód USB mini.
Parametry:
- Napięcie zasilania: 5 ÷ 12 V
- Napięcia pinów I/O: 5 V
- Zainstalowany bootloader z Arduino® Nano
- Mikrokontroler: ATmega 328
- Maksymalna częstotliwość zegara: 16 MHz
- Pamięć SRAM: 2 kB
- Pamięć Flash: 32 kB (4 kB zarezerwowane dla bootloadera)
- Pamięć EEPROM: 1 kB
- Porty I/O: 14
- Wyjścia PWM: 6
- Ilość wejść analogowych: 8 (kanały przetwornika A/C)
- Interfejsy szeregowe: UART, SPI, I2C
- Zewnętrzne przerwania
- Złącze: Mini USB typ B
- Wymiary: 43 x 18 mm

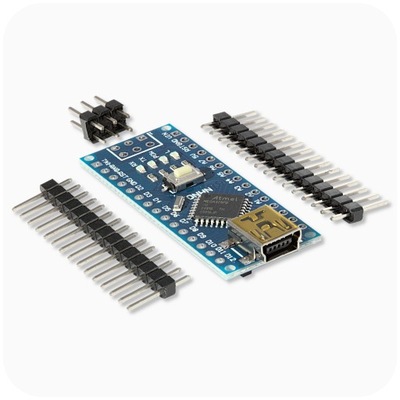

- Goldpiny wlutowane w płytkę
Przydatne linki:
- Oprogramowanie Arduino® IDE
- Pinout modułu
- Sterowniki CH340
- Sterowniki FTDI
- Dokumentacja Atmega328
