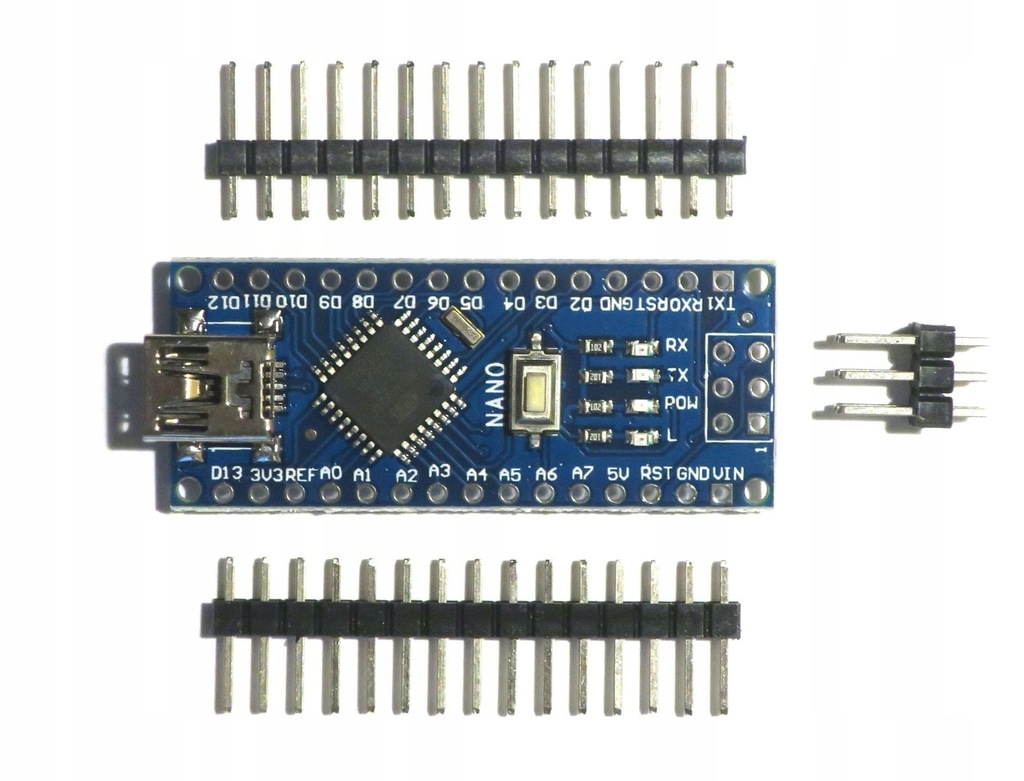

Nano V3.0 ATmega328P 16MHz CH340

Przedmiotem sprzedaży jest moduł NANO V3 16MHz wyposażony w popularny układ ATmega328P. Jest kompatybilny z Arduino NANO jednak do komunikacji poprzez USB w miejsce układu FTDI FT232 został zastosowany układ CH340, co pozwoliło obniżyć cenę modułu.

Sterownik układu CH340 dla systemu Windows można pobrać np. ze strony https://sparks.gogo.co.nz/ch340.html

Po podłączeniu płytki oraz instalacji sterownika w środowisku Arduino IDE pojawi się możliwość wyboru portu dla płytki.

Pozostałe parametry konfiguracji:

• Narzędzia->Płytka: Arduino Nano
• Narzędzia->Procesor: ATmega328P

Wstępnie, na płytce wgrany jest program 'Blink'

Ważniejsze parametry płytki:

• Procesor ATmega328P
• pamięć SRAM: 2kB
• Pamięć Flash: 32kB
• Pamięć EEPROM: 1kB
• Zegar: 16 MHz.
• Piny cyfrowe: 14 (o wydajności 40mA)
• Przerwania zewnętrzne: 2
• Napięcie pracy: 5V

Do połączenia z komputerem płytka wymaga przewodu Mini USB.

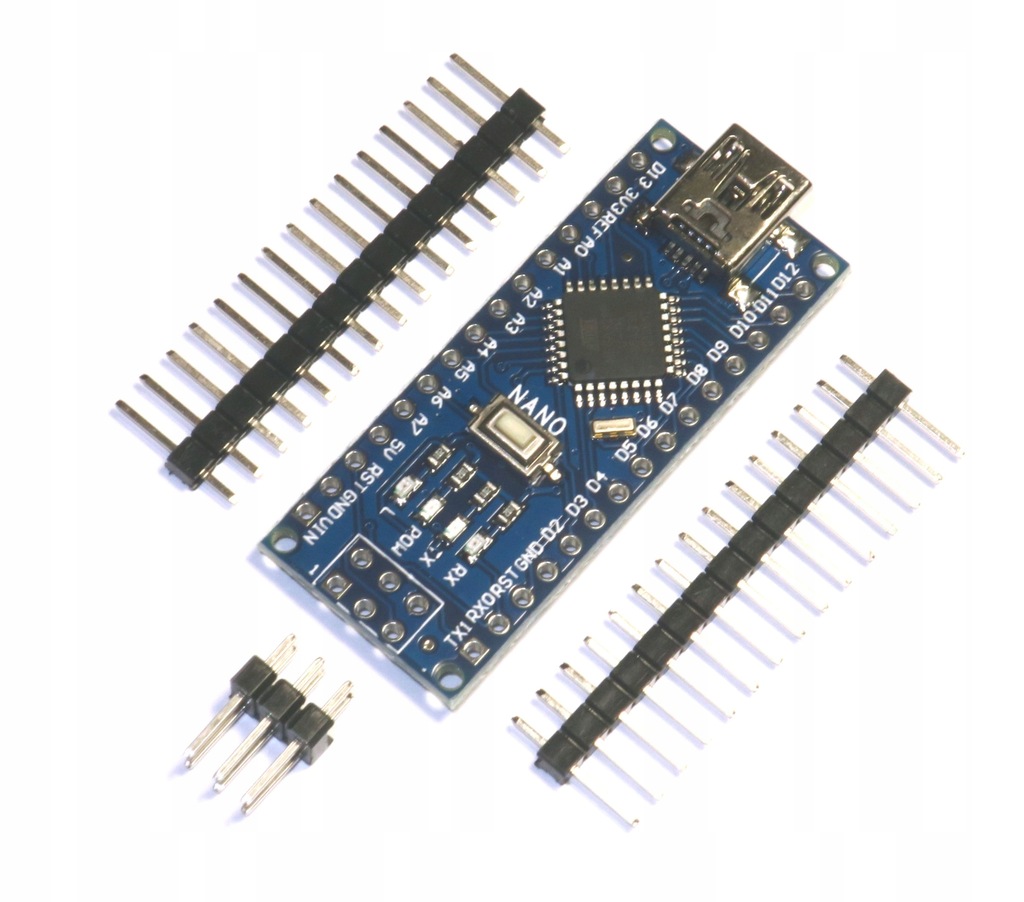

Płytka jest sprzedawana wraz ze złączami GoldPin do samodzielnego przylutowania.
