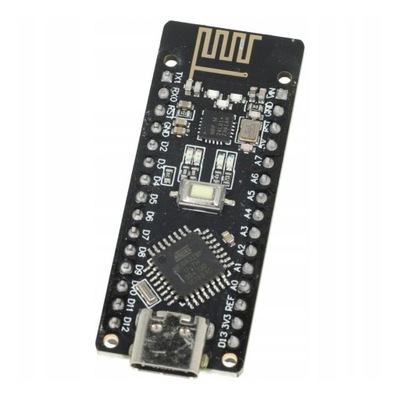

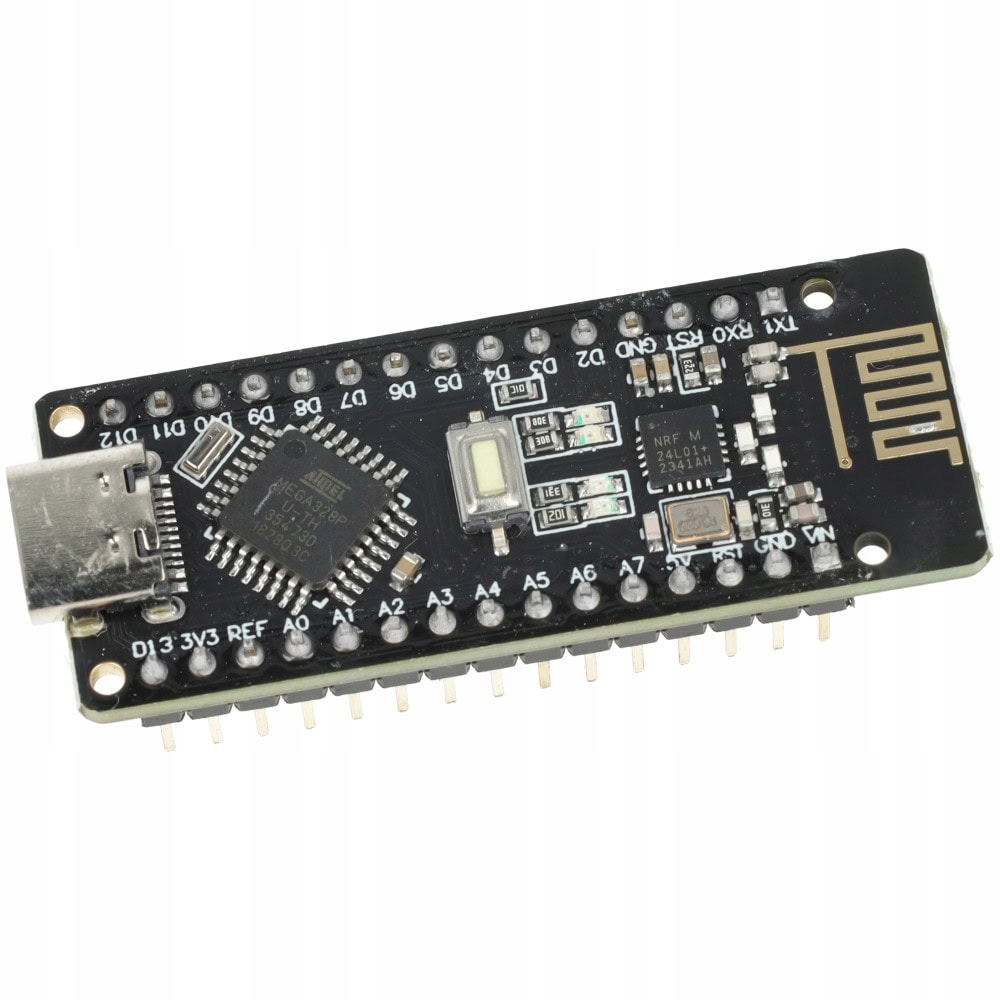

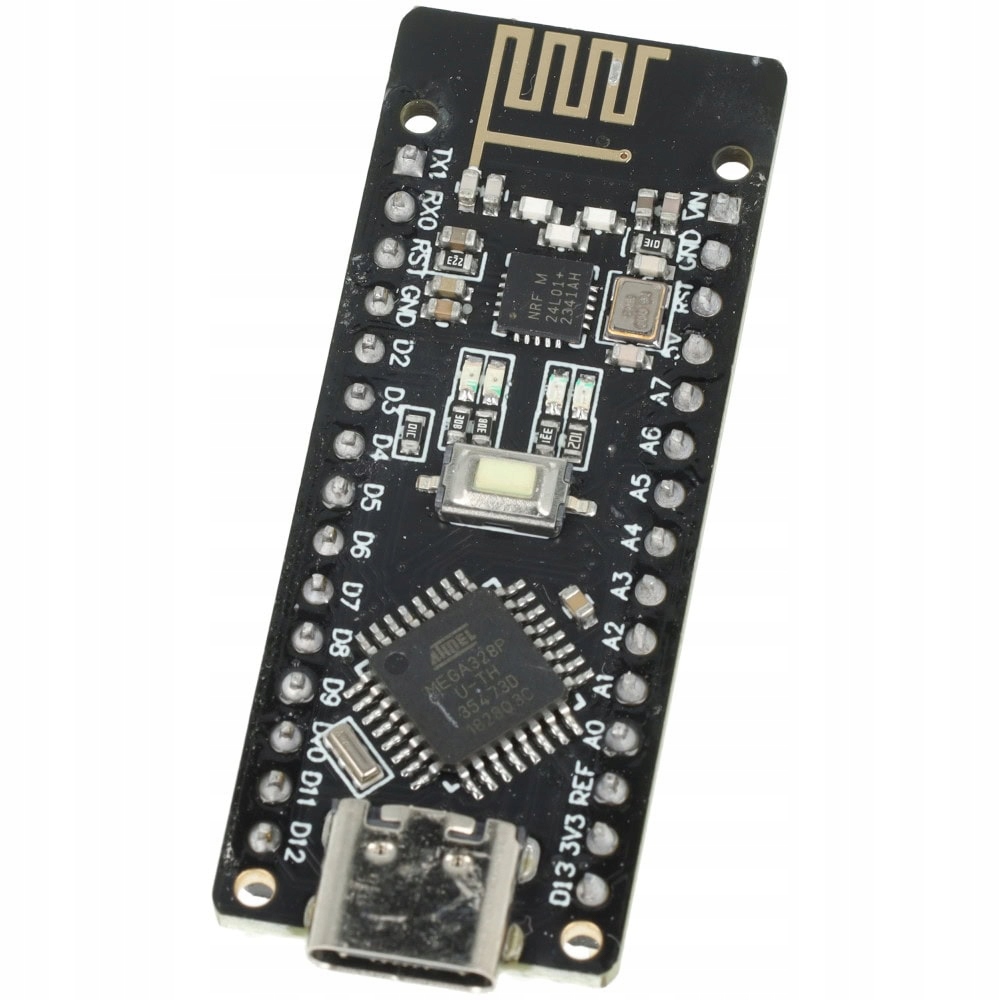

Nano NRF24L01+ Nano z ATmega328P i komunikacją radiową z USB-C

Nano NRF24L01 z ATmega328P USB-C

Moduł RF-Nano łączy popularny mikrokontroler ATmega328 z wbudowanym bezprzewodowym modułem NRF24L01+, co czyni go idealnym do projektów wymagających komunikacji bezprzewodowej, takich jak systemy IoT, automatyzacja czy robotyka. Dzięki temu modułowi, który eliminuje potrzebę stosowania zewnętrznego modułu radiowego, integracja staje się łatwiejsza, a projekt zajmuje mniej miejsca. Wyposażony w USB typu C i zasilany napięciem 5 V, umożliwia stabilną komunikację na odległość do 100 m.

Główne cechy:

• Wbudowany moduł NRF24L01+ – Zapewnia niezawodną komunikację bezprzewodową na częstotliwości 2,4 GHz.
• Mikrokontroler ATmega328 – Pełna kompatybilność z platformą Arduino, co ułatwia programowanie i implementację.
• Interfejs SPI – Szybka i efektywna komunikacja między mikrokontrolerem a modułem radiowym.
• Kompaktowy rozmiar – Moduł jest mały, co pozwala na użycie w projektach z ograniczoną ilością miejsca.
• USB typu C – Popularne i uniwersalne złącze USB ułatwia podłączenie i zasilanie modułu.

Połączenie ATmega328 z NRF24L01+:

Moduł ATmega328 komunikuje się z NRF24L01+ za pomocą interfejsu SPI. Poniżej znajduje się mapa połączeń pinów:

• +3,3 V -> VCC
• GND -> GND
• D9 -> CSN
• D10 -> CE
• D11 -> MOSI
• D12 -> MISO
• D13 -> SCK

Uwaga: Piny D9, D10, D11, D12 i D13 są zajęte przez interfejs SPI i nie mogą być używane do innych celów.

Specyfikacja techniczna:

• Typ: RF-Nano
• Kompatybilność: Arduino
• Zasilanie: 5 V (USB-C)
• Napięcie wejściowe: 7 ~ 12 V (Vin)
• Moduł komunikacyjny: NRF24L01+ 2,4 GHz
• Mikrokontroler: ATmega328P, 16 MHz
• Pamięć Flash: 32 KB (2 KB zajęte przez bootloader)
• Pamięć SRAM: 2 KB
• EEPROM: 1 KB
• Złącze: USB typu C
• Zasięg komunikacji: do 100 m (w zależności od środowiska)
• Wymiary: 49 x 19 mm
• Waga: 6,3 g
