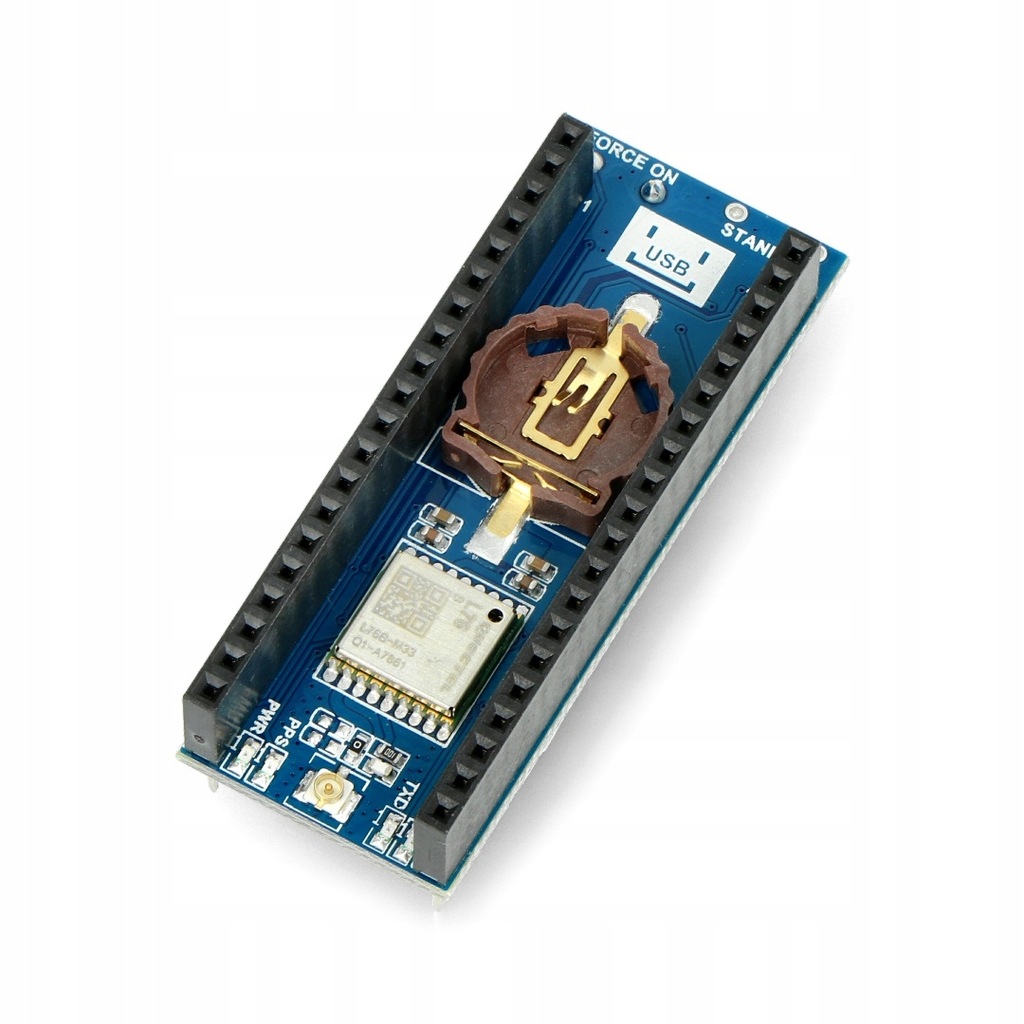

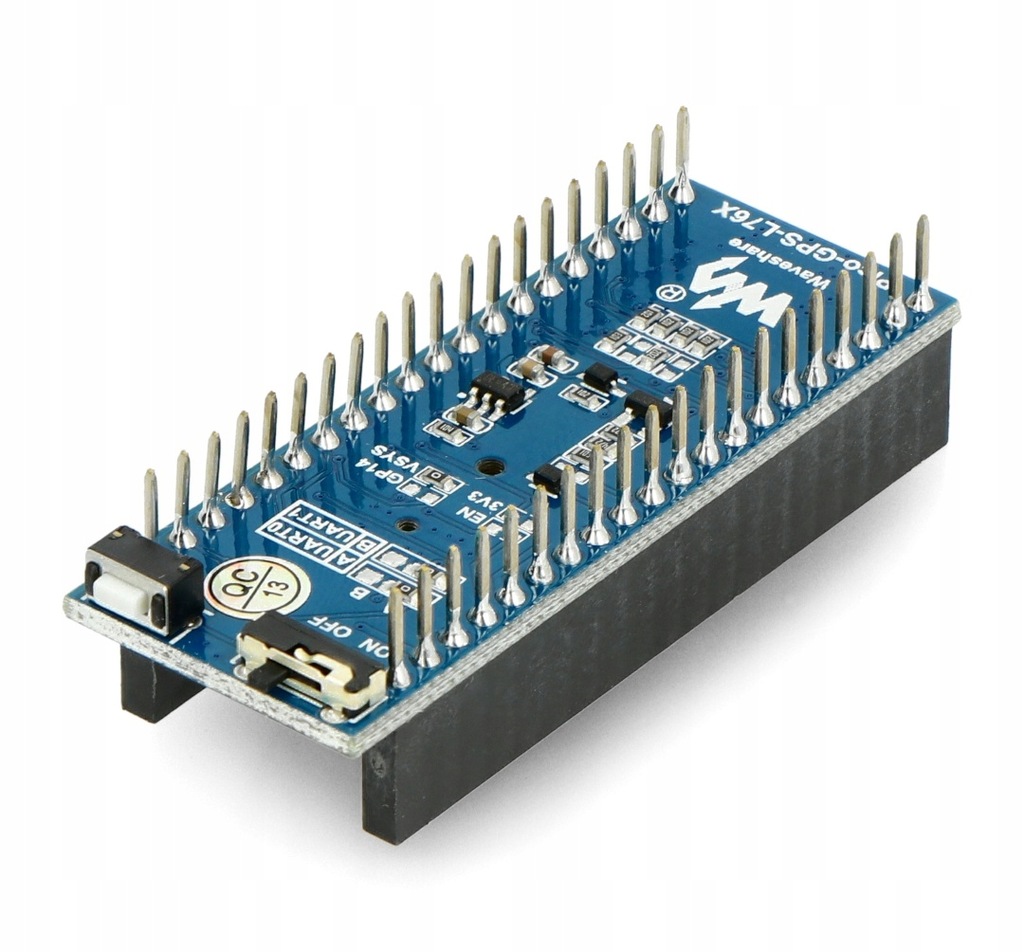

Nakładka GNSS/GPS/BDS/QZSS L76B do Raspberry Pi Pico - Waveshare 20072

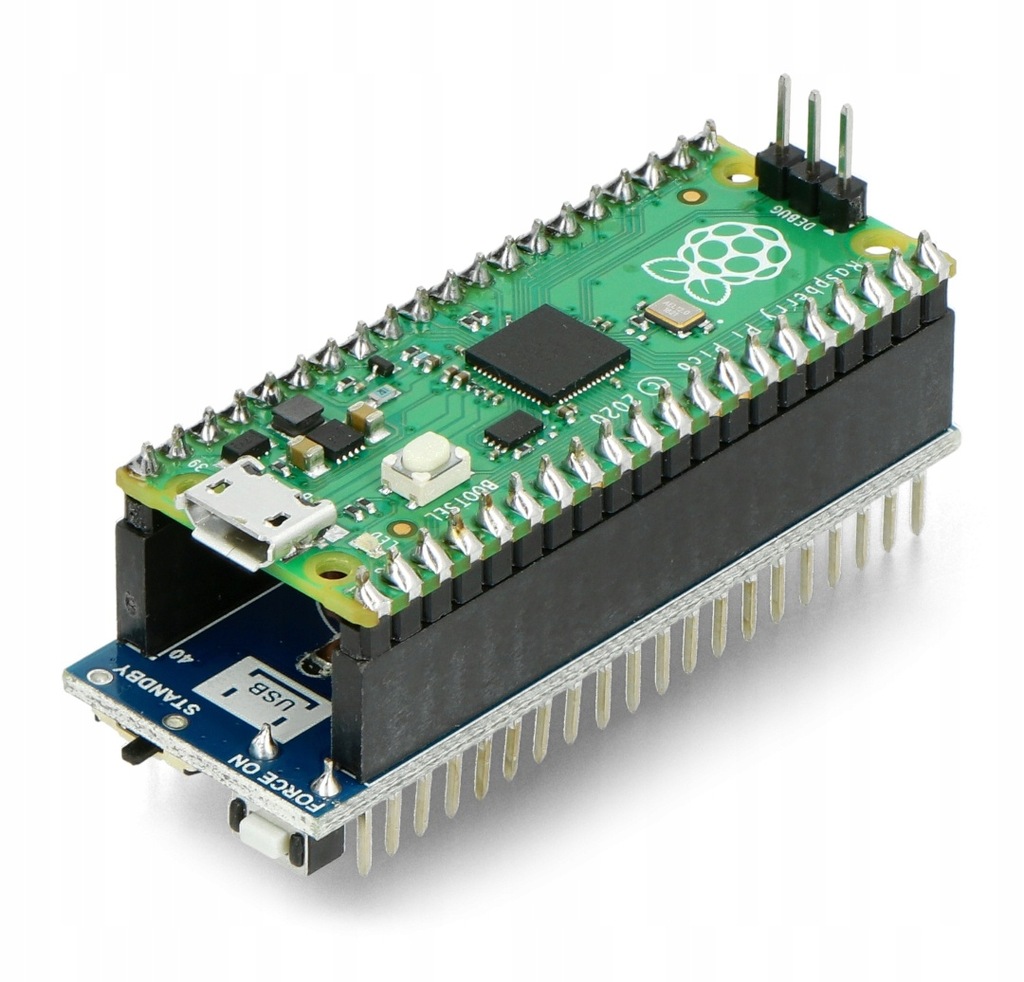

Moduł GNSS Waveshare umożliwiający korzystanie z wielu systemów satelitarnych GPS z wykorzystaniem modułu Raspberry Pi Pico. Nakładka do RPi Pico oparta została na układzie L76B i obsługuje takie systemy satelitarne jak GPS, BDS oraz QZSS. Obsługuje D-GPS, SBAS (WAAS/EGONS/MSAS/GAGAN). Komunikuje się z mikrokontrolerem za pomocą interfejsu UART. Do zestawu dołączona została także antena GPS.

Indeks: WSR-20109

Specyfikacja modułu GPS do Raspberry Pi Pico

• Pasmo częstotliwości:
• GPS L1 (1575,42 MHz)
• BD2 B1 (1561,098 MHz)
• Kanały: 33 kanały śledzące, 99 kanałów akwizycji, 210 kanałów PRN
• Kod C/A
• SBAS: WAAS, EGNOS, MSAS, GAGAN
• Dokładność pozycji poziomej (autonomiczne pozycjonowanie) do 2,5 m CEP
• Time-To-First-Fix przy -130 dBm Cold starts: do 15 s
• Wars starts: do 5 s
• Hot starts: do 1 s
• Czułość Akwizycja: -148 dBm
• Śledzenie: -163 dBm
• Re-akwizycja: -160 dBm
• Wydajność dynamiczna Wysokość (maks.): 1800 m
• Prędkość (maks.): 515 m/s
• Przyspieszenie (maks.): 4 g
• Inne
• Interfejs komunikacyjny UART
• Prędkość transmisji od 4800 bps do 115200 bps (domyślnie 9600 bps)
• Częstotliwość aktualizacji 1 Hz (domyślnie), 10 Hz (maksymalnie)
• Protokoły NMEA 0183, PMTK
• Napięcie zasilania 5 V
• Pobór prądu 13 mA
• Całkowity pobór prądu do 40 mA przy 5 V (tryb Continue)
• Temperatura pracy od -40°C do 85°C
• Wymiary 52 x 21 mm
