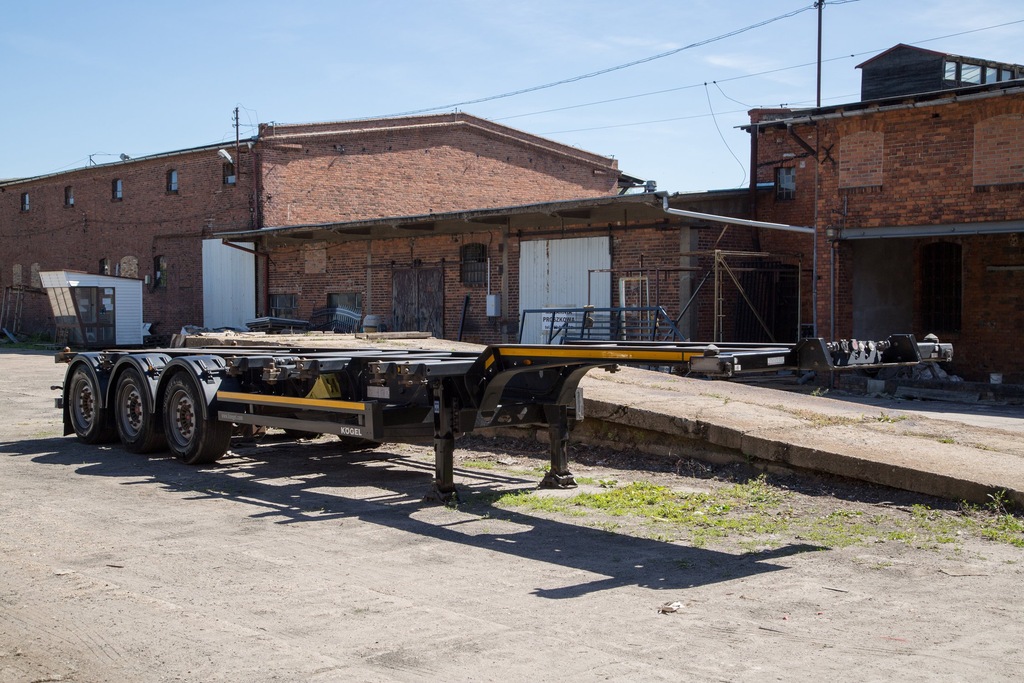

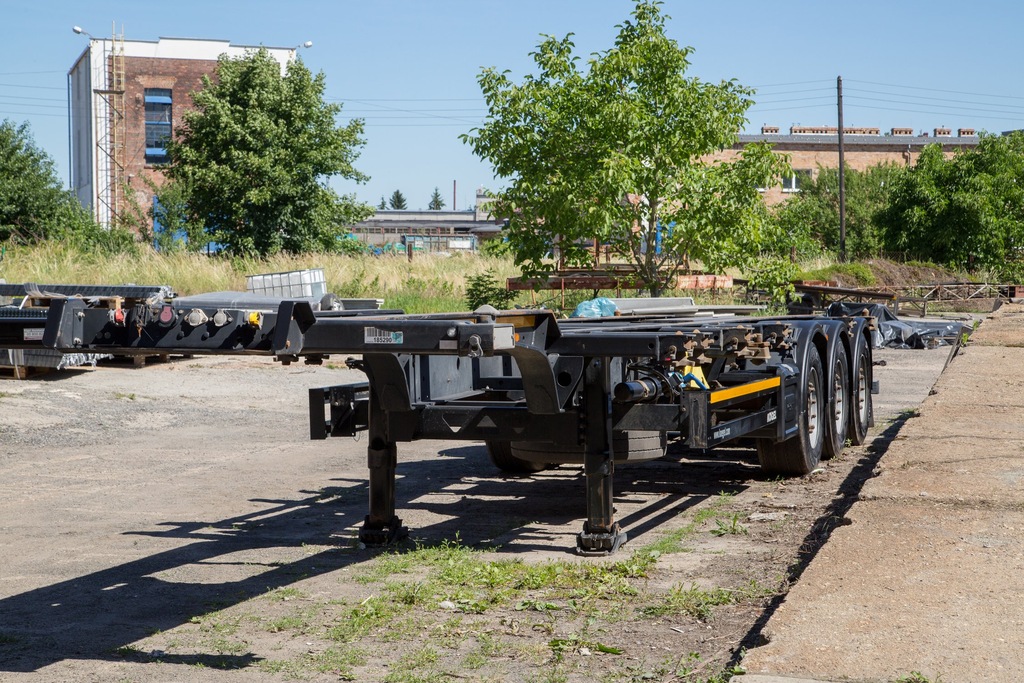

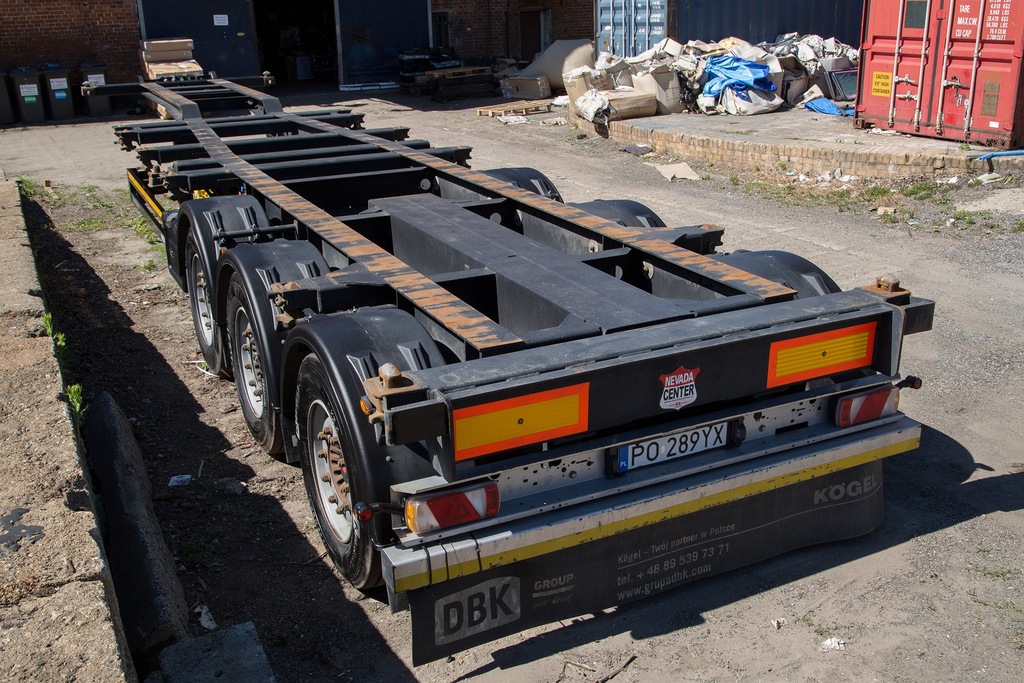

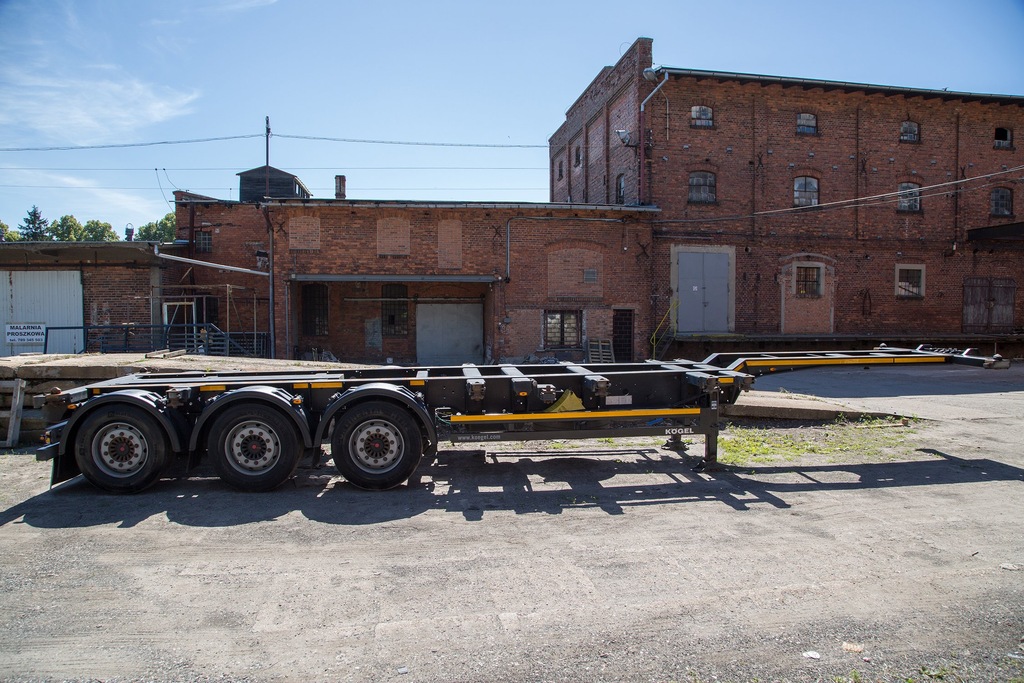

Naczepa Kögel Port 40 Simplex 20

Elastyczna naczepa kontenerowa do transportu kontenerów:

• 2x20
• 1x30
• 1x40
• 1x40HC

Rok produkcji: 2015

Typ: SWCT 24 P 130 AH 40/1.110

Pierwsza rejestracja: 20-10-2015

Bezwypadkowy: TAK

Pierwszy właściciel: TAK

Dopuszczalne obciążenie siodła: 14 000 kg

Dopuszczalne obciążenie zespołu osi: 24 000 kg

Dopuszczalny ciężar całkowity: 38 000 kg

Podana cena jest ceną netto

• 58.999 zł (netto)

GOTOWA DO JAZDY

KONTAKT - Tomek tel. 505-830-954

Opis techniczny:

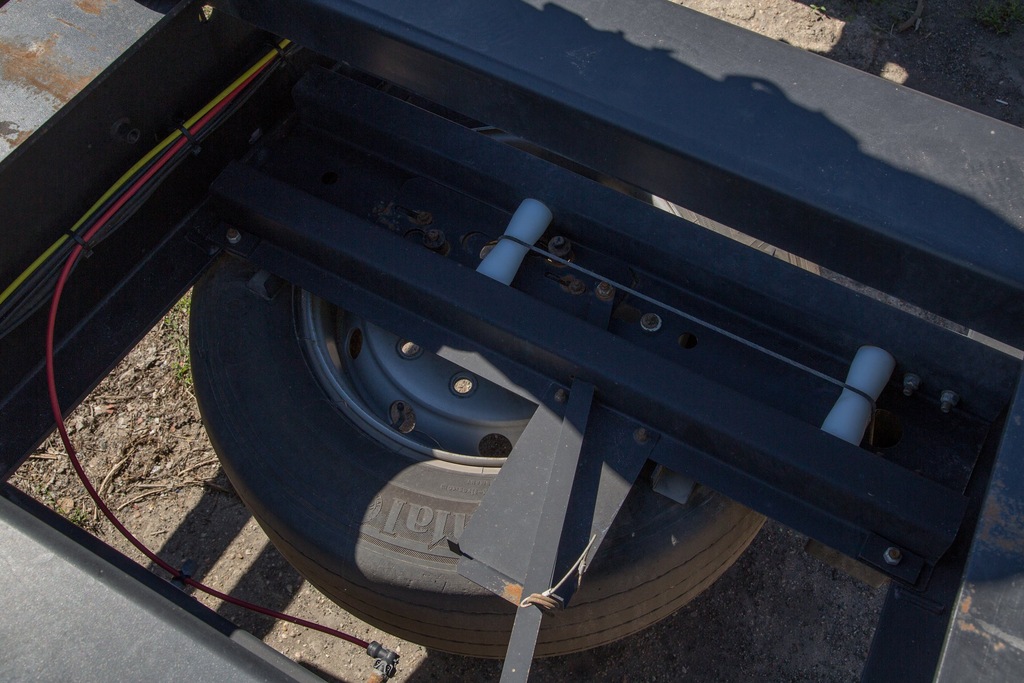

Rama – Rama podwozia wykonana z wysokogatunkowej stali. Płyta sprzęgu z 2-calowym sworzniem sprzęgu naczepy wg DIN 74080 / ISO 337. Z poprzecznicą i blokadami do mocowania następujących kontenerów: a) 1 x kontener High Cube 40' (rama wysunięta); b) 2 x kontener ISO 20' (rama wysunięta); c) 1 x kontener ISO 30' równo z tyłem (rama wysunięta); d) 1 x kontener ISO 20' równo z tyłem (rama wsunięta), e) 1 x kontener ISO 20' na środku (rama wsunięta). 4 pary zaczepów do mocowania ciężkich ładunków. Przedłużenie ramy z tyłu, wysuwane ok. 1.370 mm, obciążalność 5.800 kg, z kablem spiralnym. Długość regulowana poprzez 1 siłownik pneumatyczny, prowadzenie na specjalnych elementach ślizgowych z tworzywa sztucznego oraz dwóch łożyskowanych kulkowo rolkach wysuwnych. Automatyczna blokada pneumatyczna wysuniętej części.

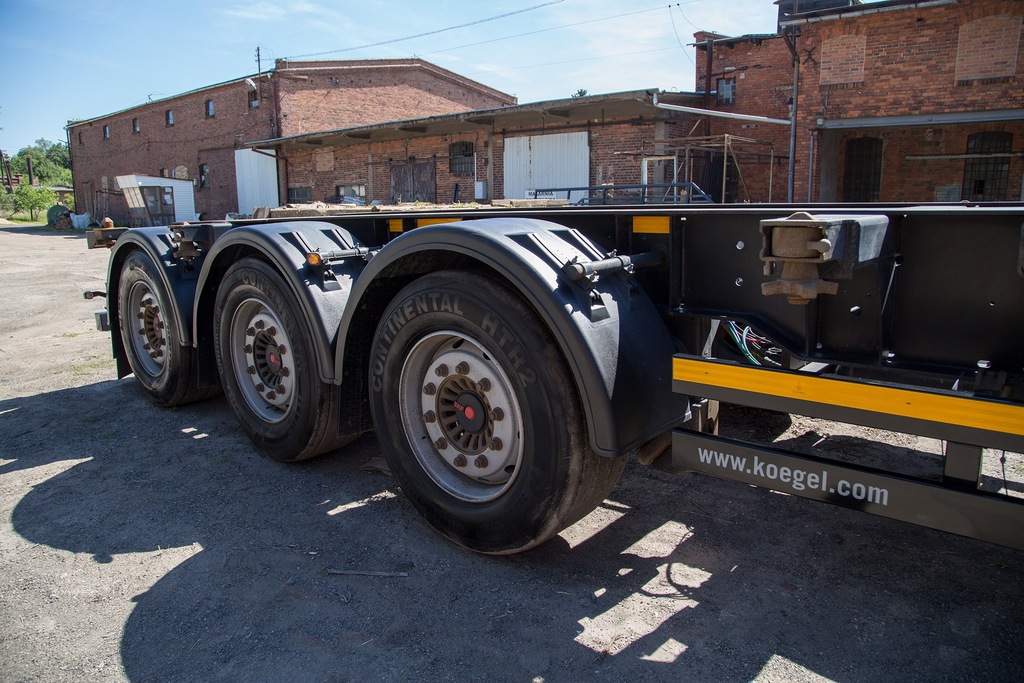

Konstrukcja jezdna – Wspomaganie ruszania dla 1. osi poprzez odpowietrzenie resorów pneumatycznych, działa do nacisku na oś przekroczonego o 30% oraz prędkości do 25 km/h. Trójosiowy układ jezdny SAF z hamulcami tarczowymi Ø 430 mm, głębokość przetłoczenia 120 mm, zawieszenie pneumatyczne ze skokiem 180 mm.

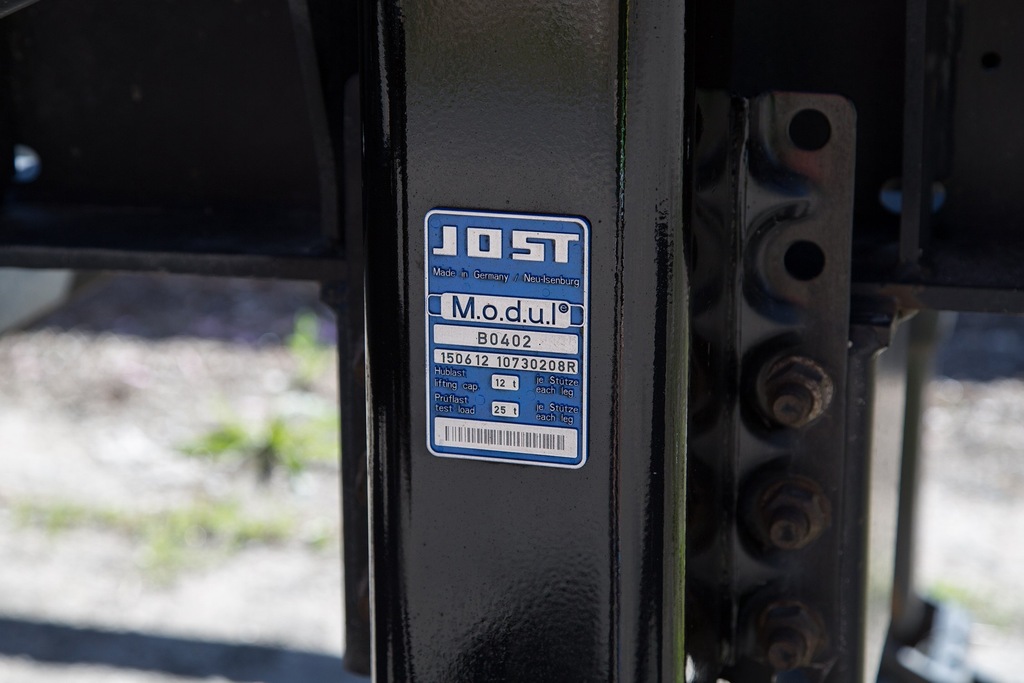

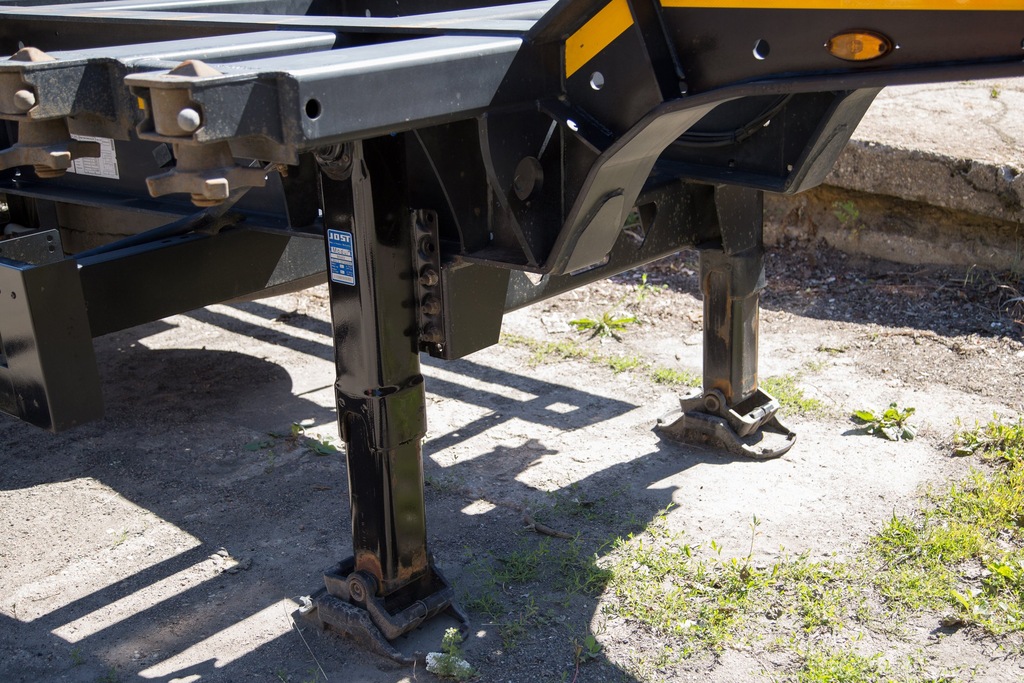

Elementy podwozia – Mechaniczne podpory naczepy z podporą wyrównawczą, łączny udźwig 24 t. Obsługa prawostronna (patrząc w kierunku jazdy). System osłon przeciwbłotnych (eliminacja mgły wodnej za pojazdem) zgodny z dyrektywą 91/226/EWG, dla standardowego, trójosiowego układu jezdnego, złożony z: 3 par błotników połówkowych z systemem Anti Spray. 2 kliny pod koła z uchwytem. Boczne osłony przeciwwjazdowe zgodne z dyrektywą 89/297/EWG. Osłona podjazdowa wykonana z rury stalowej czterokątnej wg dyrektywy 70/221/EWG, z umieszczonym powyżej (w miejscu chronionym) wspornikiem lamp.

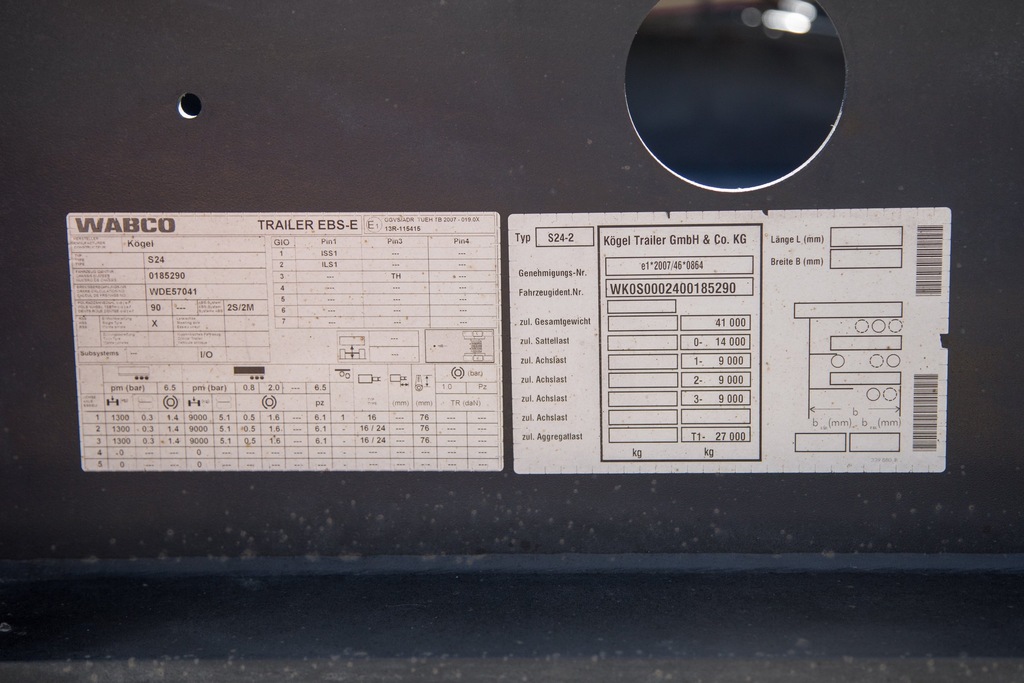

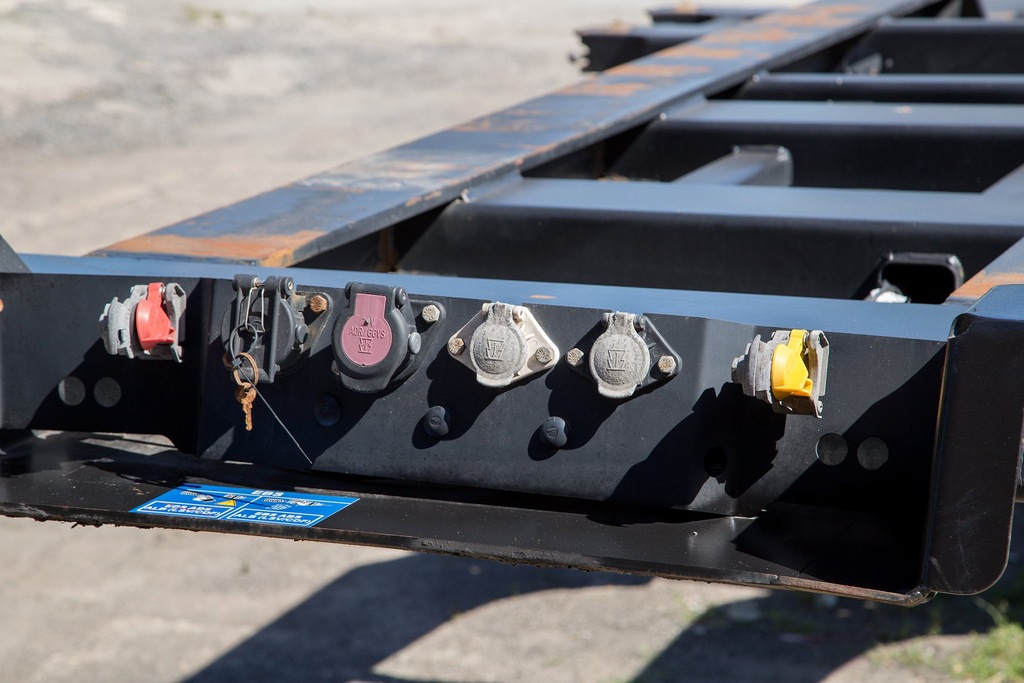

Układ hamulcowy/zawieszenie pneumatyczne – Układ EBS 2S/2M z programem stabilizacji (zawiera systemy antyblokujący i regulacji siły hamowania ABS/ALB), gniazdo EBS (ISO 7638, bez przewodów przyłączeniowych), sprężynowy hamulec postojowy, zewnętrzne gniazdo diagnostyczne układu EBS oraz przyłącza układu pneumatycznego. Zawieszenie pneumatyczne z 1 zaworem podnoszenia i opuszczania, zamontowane z lewej strony przed zespołem osi (patrząc w kierunku jazdy). Pozycja jazdy ustawia się automatycznie. Z przodu 2 głowice sprzęgu zabezpieczone przed omyłkowym podłączeniem (ISO 1728). Stalowy zbiornik powietrza dla układu hamulcowego (EN 286-2).

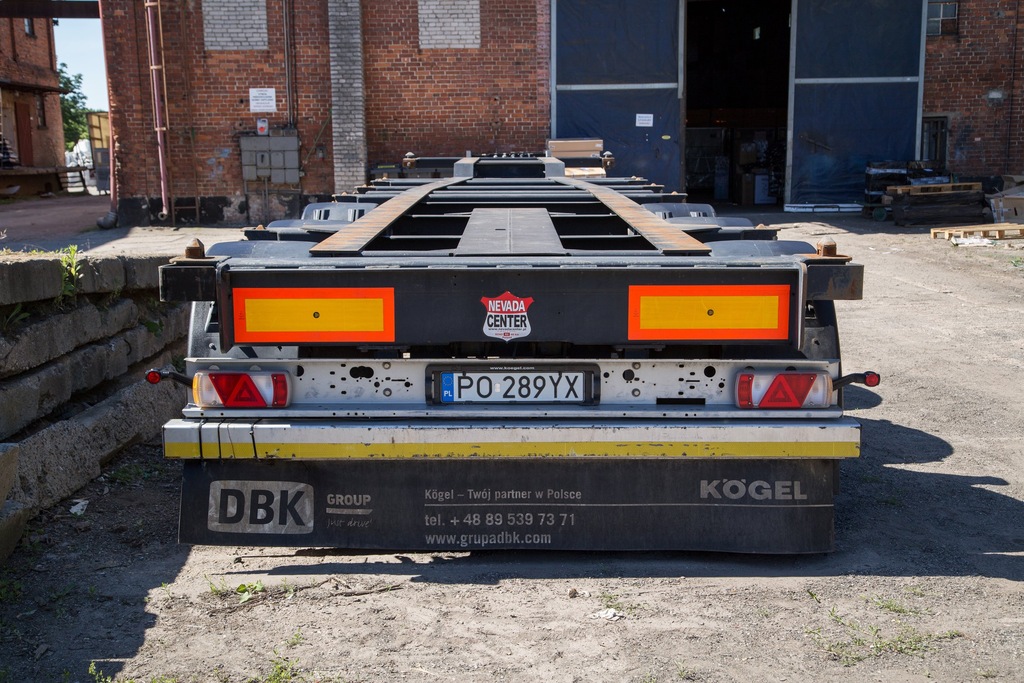

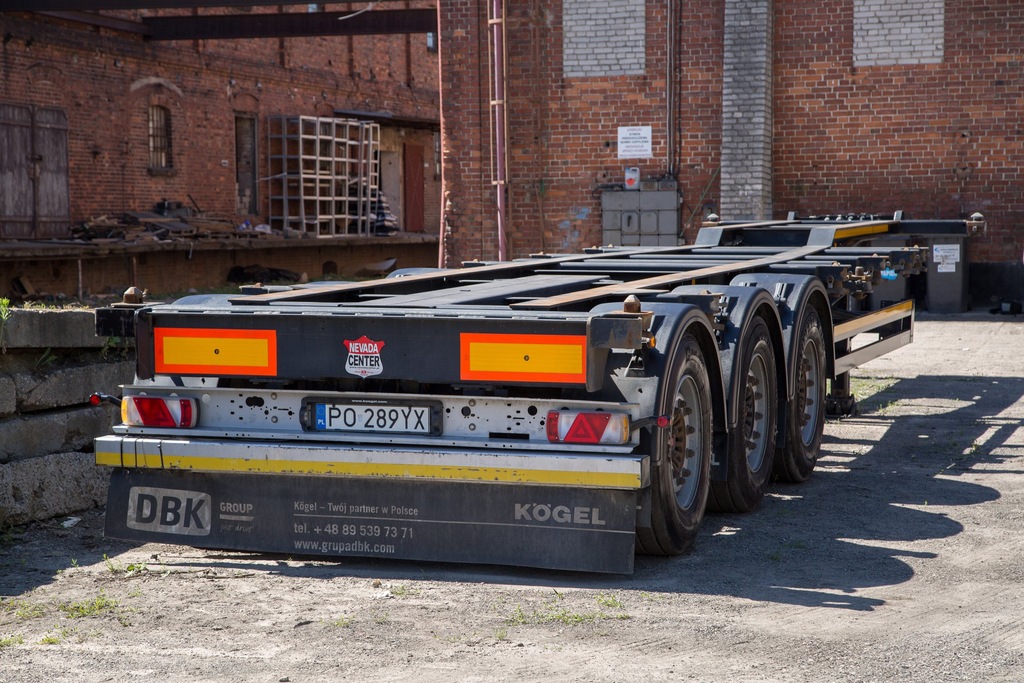

Odbojniki – Masywna osłona przeciwuderzeniowa, zamontowana z tyłu na belce krańcowej.

Instalacja elektryczna/elektroniczna – Wspornik lamp ze stali, umieszczony ponad osłoną podjazdową. Z oświetleniem tablicy rejestracyjnej LED, światłami bocznymi LED, światłami gabarytowymi LED i światłami odblaskowymi z przodu. 2 światła obrysowe z ramieniem, zabudowane na tylnej lampie wielokomorowej. 2 wielokomorowe światła pozycyjne tylne.

Akcesoria – Tuba na dokumenty, średnica 110 mm. Montaż z lewej strony na bocznej osłonie przeciwwjazdowej (patrząc w kierunku jazdy).

Kolorystyka – Rama, podwozie i elementy wyposażenia bazowego z metalu chronione przed korozją w systemie KÖGEL KTL (powłoka nanoceramiczna i powłoka KTL). Osłona podjazdowa / wspornik lamp: srebro, lakier proszkowy. Podpory naczepy: RAL 9005, czarny, lakier proszkowy. Boczne osłony przeciwwjazdowe: RAL 9005, czarny, lakier proszkowy. Osie: czarne. Felgi: srebrne. Piasty kół: czarne. Powierzchnia podzespołów montażowych (np. przedłużenia ramy z przodu, przedłużenia ramy z tyłu, rozkładanych blokad kontenerów, podkładów środkowych) polakierowana jest w kolorze czarnym błyszczącym (Kögel). "Czarna, początkowo błyszcząca powłoka KTL bez dodatkowej, kryjącej warstwy lakieru o wysokim połysku może po jakimś czasie ulec zmatowieniu wskutek działania promieni UV. Stopniowa utrata stopnia połysku i przejście do powłoki mlecznej nie oznacza jednak obniżenia jakości ochrony antykorozyjnej." Powierzchnia ramy podwozia lakierowana w kolorze czarnym błyszczącym (Kögel). Widoczne powierzchnie ramy podwozia otrzymują dodatkowo warstwę kryjącą wykonaną lakierem jako zabezpieczenie przed promieniowaniem UV. Liniowe oznaczenie odblaskowe zgodne z dyrektywą ECE R48, z boku i z tyłu w kolorze żółtym.

Dane techniczne:

 Typ SWCT 24 P 130 AH 40/1.110

Dopuszczalne obciążenie siodła/ Technicznie możliwe

ca. 14.000 / 14.000              kg

Dopuszczalne obciążenie zespołu osi/ Technicznie możliwe

ca. 24.000 / 27.000              kg

Dopuszczalny ciężar całkowity / Technicznie możliwy

ca. 38.000 / 41.000              kg

Ciężar własny, około

ca. 5.584                                kg

Teoretyczna ładowność użytkowa, około

ca. 32.416 / 35.416              kg

Ogumienie (CONTINENTAL)

385/55 R 22.5                       6 szt.

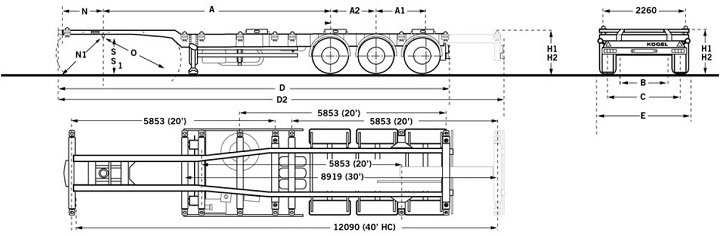

A

Odległość od czopa do środka pierwszej osi: około

ca. 6.435                                mm

 A1

Rozstaw osi: około

ca. 1.410                                mm

 A2

Rozstaw osi: około

ca. 1.310                                mm

D

Długość całkowita (w stanie wsuniętym): około

ca. 11.450                              mm

 D2

Długość całkowita (w stanie wysuniętym): około

ca. 12.820                              mm

E

Szerokość całkowita: około

ca. 2.550                                mm

 H1

Wysokość załadunkowa w stanie niezaładowanym mierzona w środku wózka: około

ca. 1.125                                mm

 H2

Wysokość załadunkowa w stanie załadowanym  mierzona w środku wózka: około

ca. 1.095                                mm

N

Przedni zwis (zgodnie z ISO 1726): około

ca. 1.410                                mm

N1

Przedni promień zwisu (zgodnie z ISO 1726): około

ca. 1.650                                mm

O

Promień obrotu w tył (przeciwnie do ISO 1726): około

ca. 2.160                                mm

P

Wysokość konstrukcyjna nad siodłem: około

ca. 130                                    mm

S

Możliwa wysokość siodła w stanie załadowanym wg ISO 1726: około (uwaga na całkowitą wysokość !)

ca. 1.080 – 1.230                  mm

Naczepa stoi poziomo w pozycji niezaładowanej przy SKH około

ca. 1.110                                mm

KONTAKT - Tomek tel. 505-830-954
