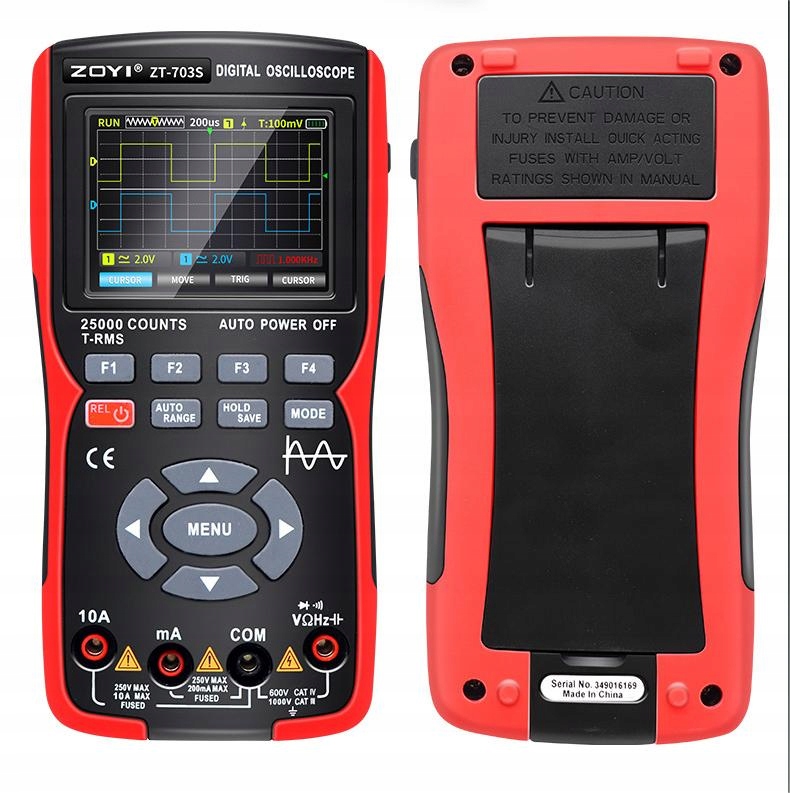

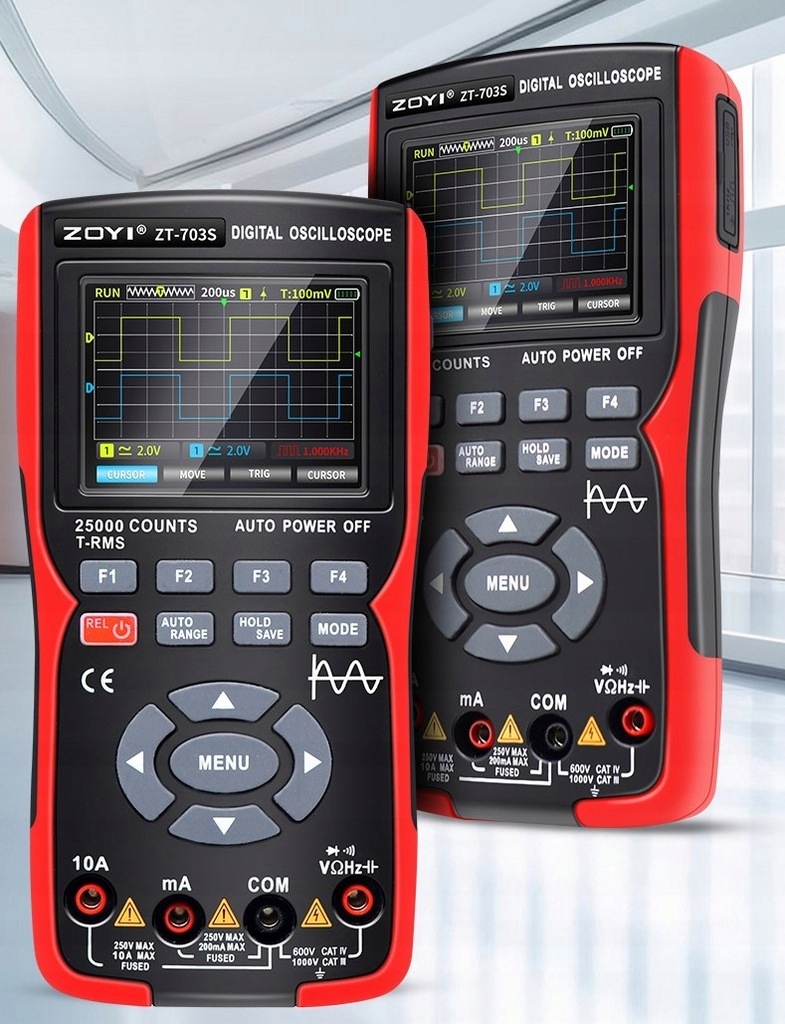

Multimetr miernik z oscyloskopem oscyloskop 3w1 ZOYI ZT-703S 3,5'' 50Mhz

Dwukanałowy oscyloskop ZOYI i ZOTEK ZT-703S: połączenie innowacji i wszechstronności

W systemie elektronicznym dwukanałowy oscyloskop urządzenia ZOYI & ZOTEK ZT-703S stanowi świadectwo połączonej innowacyjności i wszechstronności marki ZOYI & ZOTEK. To urządzenie, pomysł ZOYI & ZOTEK, integruje funkcjonalne oscyloskopu, generatora oprogramowania i multimetru, udostępniającego narzędzie do zastosowań.

Kompaktowa konstrukcja i solidna funkcjonalność

ZOYI i ZOTEK ZT-703S oferują szerokość pasma do 50 MHz, obsługując szeroki zakres analizy elektronicznej. Imponująca prędkość próbkowania 280MSa/s, funkcja przez ZOYI i ZOTEK, zapewnia przechwytywanie transmisji w wysokiej rozdzielczości. Dziesięć oscyloskopów firmy ZOYI i ZOTEK zostało rozpoznanych z uwzględnieniem wydajności i funkcji w 3,5-calowym wyświetlaczu IPS z widokiem, zamkniętym w obudowie formowanej podwójnie wtryskowo, co zapewnia większą przenośność i użycie.

Możliwości wykorzystania oscyloskopu

Czułość pionowa ZOYI i ZOTEK ZT-703S mieści się w zakresie od 20 mV/dz do 10 V/dz, co pozwala na szczegółową obserwację różnych amplitud. Jego poziom podstawy czasu trwania wynosi od 10 ns/dz do 20 s/dz i można go dostosować do różnych częstotliwości. Urządzenie posiada tryb kontrolny, obowiązek i zastosowanie, aby spełnić różne wymagania testowe, co jest charakterystyczną cechą dbałości o szczegóły ZOYI i ZOTEK.

Generator funkcji aplikacji i multimetru

Jako generator rozwiązań, ZOYI i ZOTEK ZT-703S można wygenerować wiele przebiegów, takich jak fale sinusoidalne, prostokątne, trójkątne i piłokształtne, ułatwiające opracowanie scenariusza testowania i wyjaśnienie. Funkcja multimetru, kolejna innowacja ZOYI i ZOTEK, wyróżniająca się wyświetlaczem o wartości 25 000, zapewniającym pomiar, prąd, przekazi, szerokość i częstotliwość AC/DC. Dodatkowe zastosowanie obejmuje testowaną diodę i ciągłości.

Ulepszone funkcje szczegółowe umożliwiające pomiar

ZOYI i ZOTEK ZT-703S wprowadzają tryb potwierdzający XY, idealny do przebiegu i analizy zależności fazowych. Funkcja pomiaru dokładności zapewnia pomiar czasu i przebiegu w obrębie przebiegu. Urządzenie zawiera szereg funkcji pomocniczych, takich jak ustawienia języka, automatyczne wyłączanie i ustawienia podświetlenia, dopasowując doświadczenie użytkownika do określonych ustawień.

Specyfikacja techniczna

Wyświetlacz: ekran IPS o średnicy 3,5 cala, który obejmuje szczegółowe odczyty.

Źródło zastosowania: wykorzystanie litowej 18650, obsługującej ładowanie przez USB.

Wymiary i waga: Kompaktowa i lekka konstrukcja o wymiarach 177 x 89 x 40 mm i wadze około 380 g.

Produkcja

Dwukanałowy oscyloskop ZOYI & ZOTEK ZT-703S do urządzeń i innych instrumentów, idealnych do zastosowań specjalnych, jak i hobbystycznych. Połączenie funkcji oscyloskopu, generatora i multimetru w jednym, przenośnym urządzeniu sprawia, że jest to niezależne narzędzie w urządzeniu, jednocześnie w laboratorium, jak iw terenie. Dzięki funkcjom i przyjaznemu interfejsowi ZOYI i ZOTEK ZT-703S wyróżnia się jako rozwiązanie i rozwiązanie dla szerokiego zakresu potrzeb w zakresie zastosowania elektronicznego.

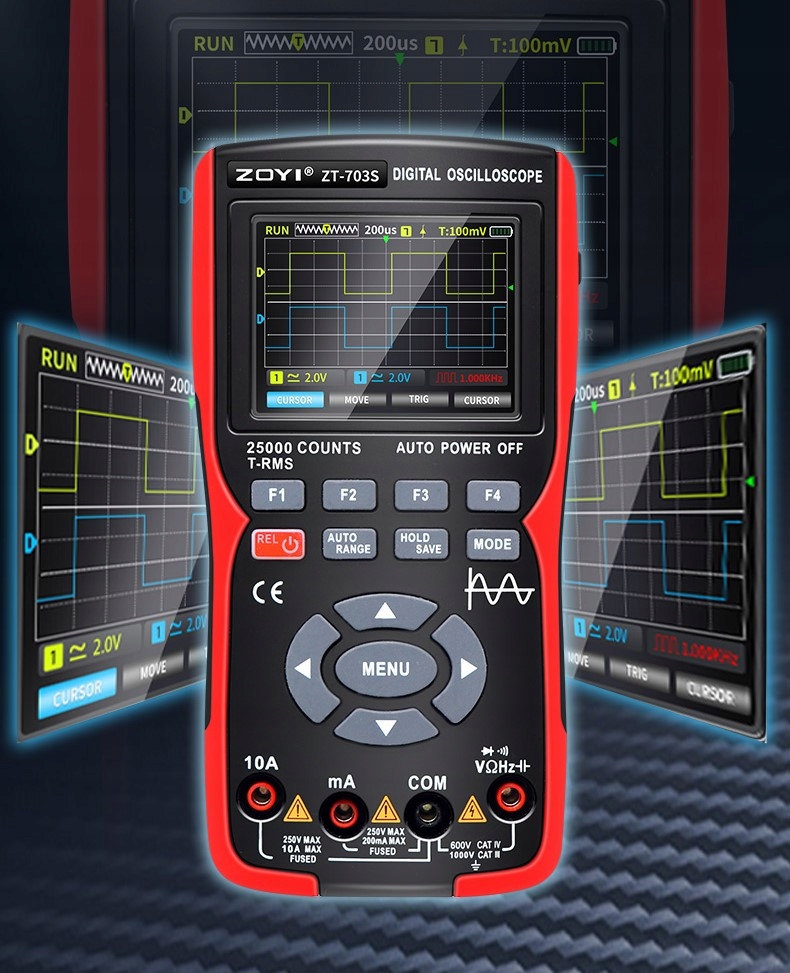

Dwukanałowy 50 MHz

Ostrzejszy kontrast

Pasmo 50 MHz, próba próbkowania 280 MS/s, przełączanie jednego/dwukanałowego dla lepszego porównania danych

przełączanie jednym z nich

Szybkie i dokładne przebiegi za naciśnięciem jednego nacisku.

Ładowanie/przesyłanie danych

• Ultra wyposażona bateria
• Ładowanie nadające się do utylizacji
• Bateria litowa 3400mA

Podwójne bezpieczniki ceramiczne

Bezpiecznik wykonawczy

Trwała, wysoka wydajność pracy

Akumulator litowy o dużej pojemności 3400 mah, może być kontrolowany, aby zachować energię i energię, super, nie podlega miejscu

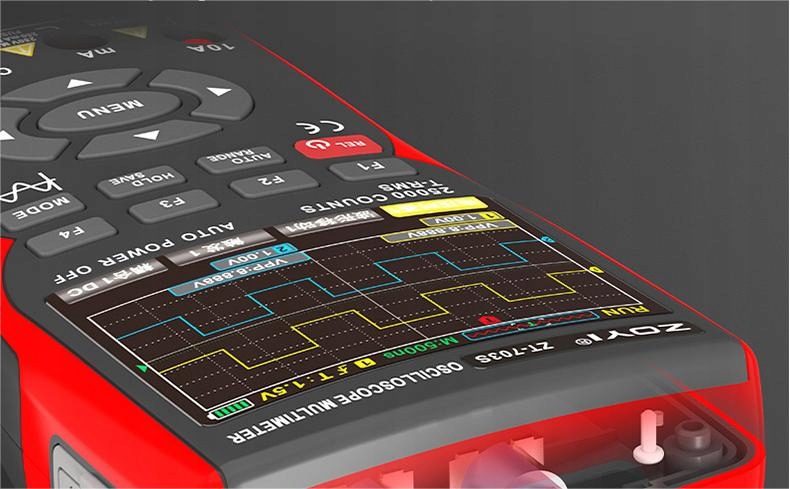

Kolorowy ekran TFT o przekątnej 3,5 cala i wysokiej rozdzielczości

Przyjmując inteligentny ekran TFT HD, ekran czytający wyraźnie, a kolor użytkowy jest bogatszy!

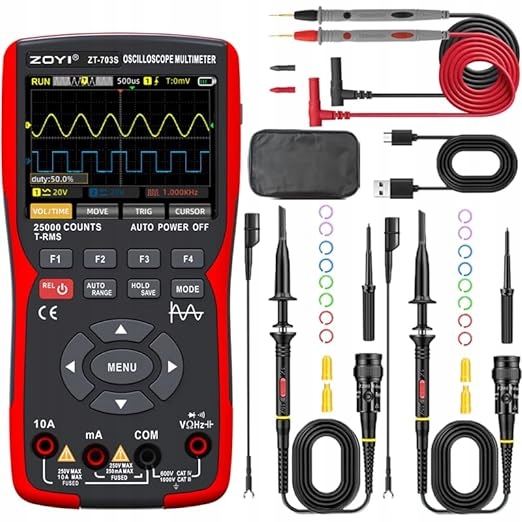

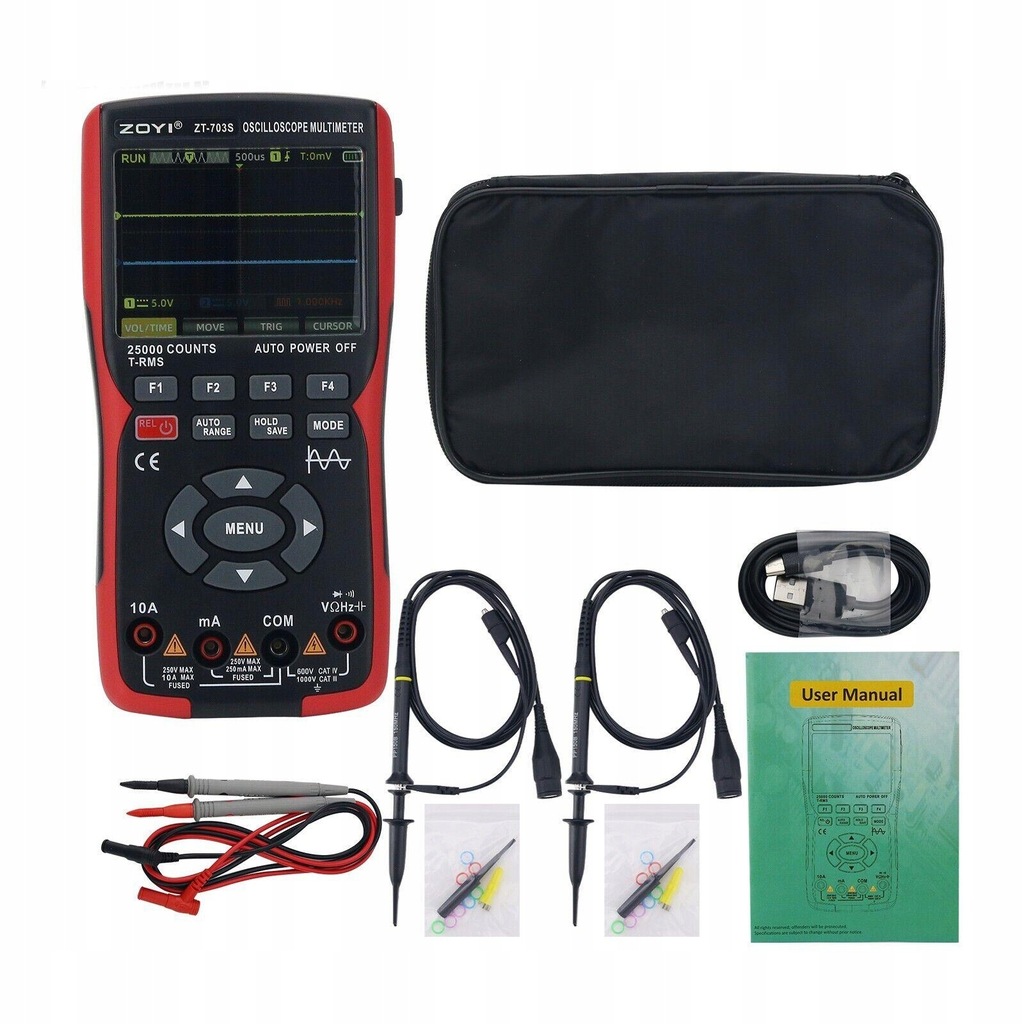

Zawartość paczek

• 1 * oscyloskop
• 2 * sonda P2060
• 2 * długopis pomiarowy
• 1 * śrubokręt
• 1 * torba z tkaniny
• 1 * instrukcja

Specyfikacja oscyloskopu

• Szerokość pasma: dwukanałowa 50 MHz
• tryb mpling: próby działania w czasie rzeczywistym
• Częstotliwość próbkowania w czasie rzeczywistym: 200 M/280MSa/s
• Sprzężenie wylotowe: DC, AC
• Impedancja wejściowa: 1ΜΩ, @16pf
• Tryb poświaty: Minimalny, 500 ms, 1 S, 10 S, Nieskończony
• Zakres częstotliwości próbkowania: 1,5Sa/s-280MSa/s
• Interpolacja przebiegu: (sinx)x
• Zakres częstotliwości przemiatania: 10 ns/dz. - 20 s/dz
• Dokładność podstawy czasu: 20 str./min
• Długość rekordu: do 128 KB
• Czułość: 20 mV/dz. -10 V/dz
• Zakres przemieszczenia: 4 klatki (dodatnie i ukryte)
• Szerokość pasma analogowego: 50ΜΗZ
• Pasmo przenoszenia częstotliwości: > 10 Hz
• Czas narastania: < 10ns

Parametry multimetru

• Napięcie prądu stałego: 1000,0 V/250,00 V/25 000 V 2,5000 V/250,00 mV/25 000 mV ± (0,05% +3)
• Napięcie AC: 750,0 V/250,00 V/25 000 V 2,5000 V/250,00 mV/25 000 mV ± (0,5% +3)
• Prąd stały: 10.000A/2.5000A 250.00mA/25.000mA±(0,5%+3)
• Prąd przemienny: 10.000A/2.5000A 250.00mA/25.000mA±(0,8%+3)
• Rezystancja: 250,00ΚΩ±(0,5%+3) 250,00ΚΩ/25,000ΚΩ/2,5000ΚΩ ±(0,2%+3) 25,00ΜΩ/2,5000ΜΩ ±(1%+3) 250,0ΜΩ ±(5,0%+5)
• Wydajność: 999,9 μF/99,99 μF/9,999 μF ±(2,0%+5) 999,9nF/99,99nF±(2,0%+5)
• Częstotliwość: 999,9 kHz/99,99 kHz/9,999 kHz ±(2,0%+5) 999,9 Hz/99,99 Hz ±(2,0%+5)
• Dioda: √
• Wł. /wył.: √

Parametry produktu

• Ekran: kolorowy ekran o przekątnej 3,5 cala
• Rozdzielczość: 320*240
• Ładowanie: TYPE-C (5 V/2 A)
• Bateria: bateria litowa 3400 mAh
• Funkcje wsparcia: multimetr cyfrowy, oscyloskop, generator oprogramowania
• Język angielski
• Rozmiar produktu: 177*89*40mm
• Waga: 380g
