Sprzedam klasowy, dobrej marki multimetr cyfrowy Metex M-3850.

SPECYFIKACJA

• Napięcie DC: 400mV; 4V; 40V; 400V; 1000V.
• Napięcie AC: 400mV; 4V; 40V; 400V; 750V.
• Prąd DC: 40mA; 400mA; 20A.
• Prąd AC: 40mA; 400mA; 20A.
• Rezystancja: 400Ω; 4kΩ; 40kΩ; 400kΩ; 4MΩ; 40MΩ.
• Pojemność: 4nF; 40nF; 400nF; 4uF; 40uF; 400uF.
• Częstotliwość: 4kHz; 40kHz; 400kHz; 4MHz; 40MHz.
• Temperatura: -40°C...200°C; 200°C...1200°C
• Test stanów logicznych.
• Test diody.
• Kontrola ciągłości obwodu.
• Test tranzystorów.
• Wyświetlacz: 3 3/4 cyfrowy LCD (max. odczyt: 3999)

DANE TECHNICZNE

• Wyświetlacz: ciekłokrystaliczny LCD 3 3/4 cyfry, podwójny odczyt cyfrowy, linijka analogowa, podświetlenie
• Wybór funkcji i zakresu: przełącznik obrotowy i przyciski
• Pomiar względny maks. odczyt: 3999
• Impedancja wejściowa 10MΩ.
• Maksymalny prąd wejściowy AC/DC 20A (przez maks. 15 min.)
• Częstotliwość odświeżania odczytu 10 razy na sekundę
• Temperatura pracy 0°C do 40°C
• Zasilanie 9V typu 6F22

FUNKCJE

• Wskaźnik analogowy (linijka analogowa). Multimetr zestawu wyposażony jest w funkcję linijki analogowej (bargraph). Linijka ukazująca się w dolnej części wyświetlacza jest szczególnie pomocna przy obserwacji szybko zmieniających się wielkości wejściowych. Wskaźnik analogowy obrazuje wartość bezwzględną mierzonego sygnału w odniesieniu do pełnej skali danego zakresu.

• Podwójny wyświetlacz (DUAL-DISPLAY). Funkcja ta pozwala na jednoczesny odczyt dwóch parametrów mierzonej wartości - na wskaźniku podstawowym i dodatkowym wyświetlacza.

• Sygnalizacja przepełnienia. Jeżeli mierzona wartość przekracza ustawiony zakres, miernik sygnalizuje ten fakt ukazaniem się wskaźnika przepełnienia OL i miganiem linijki analogowej.

• Podświetlenie wyświetlacza. Po włączeniu zasilania wyświetlacz miernika jest podświetlany, co polepsza kontrast i tym samym poprawia warunki odczytu wyników pomiaru.

• Funkcja AUTO-HOLD. Podczas dokonywania pomiaru przez układy logiczne miernika na wyświetlaczu wyświetlana jest wartość pomiaru dokonanego 3 sekundy wcześniej.

• Funkcja MIN/MAX/DATA-HOLD. Pozwala na zatrzymanie ("zamrożenie") na dodatkowym wskaźniku wartości maksymalnej lub minimalnej danej serii pomiarowej albo wybranego odczytu, podczas gdy na wskaźniku podstawowy wyświetlana jest bieżąca wartość pomiaru.

• Dobór zakresu pomiarowego. Multimetr dobiera zakres każdej funkcji pomiarowej automatycznie, ale umożliwia również dobór ręczny (za wyjątkiem pomiaru pojemności) i "zablokowanie" wybranego zakresu. Naciskanie przycisków UP lub DOWN zwiększa lub zmniejsza zakres (na wyświetlaczu widoczna zmiana jednostek pomiarowych) z jednoczesnym wyświetleniem nowej postaci wyniku pomiaru.

• Pomiar wartości względnej (funkcja REL). Wynik pomiaru w trybie REL jest różnicą bieżącej wartości wejściowej i zapamiętanej wcześniej wielkości odniesienia. Wpisywanie do pamięci miernika wartości odniesienia odbywa się wg poniższej procedury: 1) Ustawić tryb funkcyjny REL (przycisk 30) multimetru. 2) Wprowadzić do pamięci polaryzację, wartość i zakres wybranej wartości odniesienia, używając przycisków UP i DOWN do ustawiania i kolejno SET/RESET do wprowadzania do pamięci. 3) Nacisnąć SET/RESET w celu zakończenia procedury. Miernik automatycznie ustawia się w tryb ręcznego doboru zakresu. W trybie REL maksymalny odczyt pomiaru wynosi 3999.

• Pamięć wyników pomiarów. Multimetr ma możliwość gromadzenia w pamięci do 5 wyników pomiarów i wyświetlania ich w miarę potrzeby za pomocą przycisków UP, DOWN i SET/RESET. Zawartość pamięci można przesyłać do współpracującego komputera.

• Funkcja dyskryminatora (Comparison). Miernik ma możliwość dyskryminacji bieżącego pomiaru w stosunku do ustawionych wartości: maksymalnej i minimalnej (HIGH, LOW). Wprowadzenia do pamięci wartości MIN i MAX dokonuje się jak dla funkcji REL -punkty 2,3. W trybie dyskryminatora na wskaźniku dodatkowym wyświetlane są komunikaty: LO - gdy bieżący odczyt jest mniejszy niż zapamiętana wartość minimalna, HI - gdy bieżący odczyt jest większy niż zapamiętana wartość maksymalna oraz PASS - gdy bieżący odczyt mieści się między wartościami odniesienia.

• Test poziomów logicznych. Pomiar poziomów sygnałów cyfrowych bez konieczności stosowania specjalnych sond logicznych.

Test stanów logicznych.

Funkcja ta pozwala na łatwe określanie stanów logicznych w różnych punktach układów cyfrowych. Zamiast wartości napięcia w danym punkcie, na wyświetlaczu pokazują się wskaźniki LO, Hl lub****, co odpowiada stanom: "niski", "wysoki" lub "nieokreślony".

Postępowanie przy określaniu stanów logicznych:

1. Ustawić przełącznik obrotowy na pozycję LOGIC.
2. Włożyć przewody pomiarowe - czarny do gniazda COM a czerwony do gniazda V/Ω.
3. Podłączyć czarny przewód pomiarowy do masy (GND) badanego obwodu a czerwony do "+" zasilania. Dbając o dobry kontakt elektryczny końcówek, nacisnąć przycisk SET/RESET, aby zaprogramować poziom odniesienia.
4. Zachowując połączenie czarnej końcówki z masą układu, czerwoną podłączyć do wybranego punktu układu. Na wyświetlaczu natychmiast pokaże się jeden z trzech wskaźników: HI (wysoki) - jeżeli napięcie w punkcie pomiarowym przekracza 70% zaprogramowanej wartości, LO ( niski) - jeżeli napięcie w punkcie pomiarowym jest niższe niż 30% zaprogramowanej wartości, ****- jeżeli napięcie w punkcie pomiarowym zawiera się między określonymi wyżej poziomami.

UWAGI:

• Przy teście logicznym nie są dostępne tryby funkcyjne DATA-HOLD i MAX/MIN-HOLD.
• Zaprogramowanie poziomu odniesienia jest możliwe, gdy napięcie zasilania układu jest większe od 3V.
• Wartość napięcia wejściowego przy testowaniu stanów logicznych musi zawierać się między 0V a 39,99V.
• PO ZAKOŃCZENIU POMIARÓW LOGICZNYCH l PRZED PRZESTAWIENIEM PRZEŁĄCZNIKA OBROTOWEGO NA INNĄ POZYCJĘ NALEŻY NACISNĄĆ PRZYCISK SET/RESET.

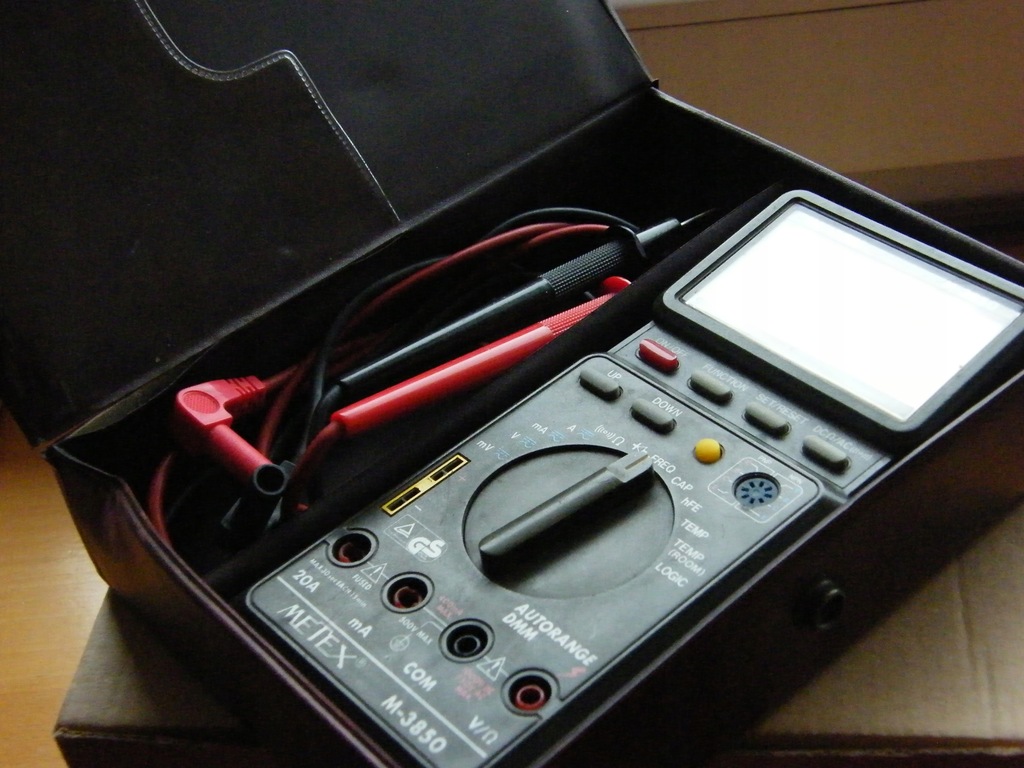

Miernik jest w oryginalnym etui.

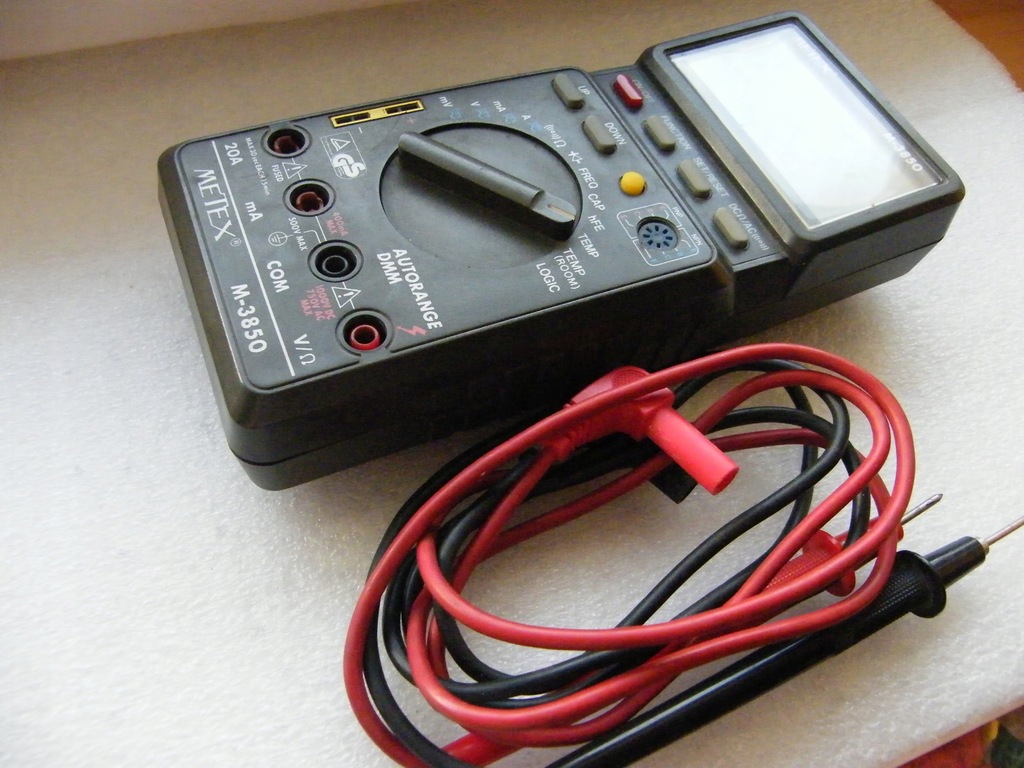

W komplecie kable pomiarowe.

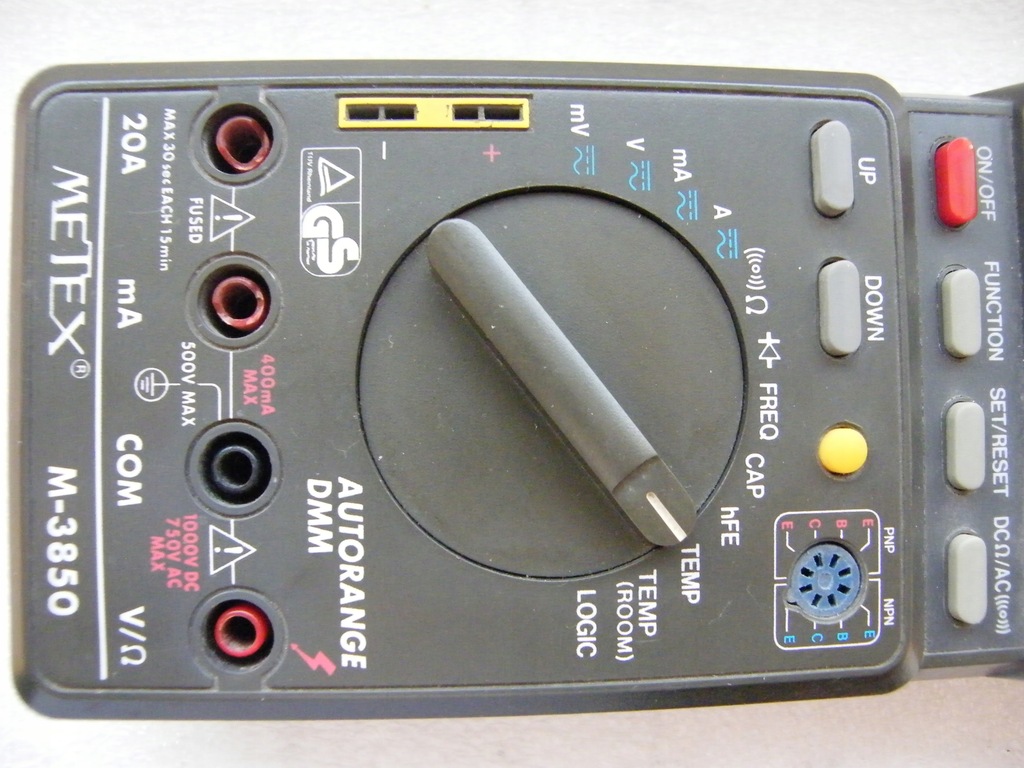

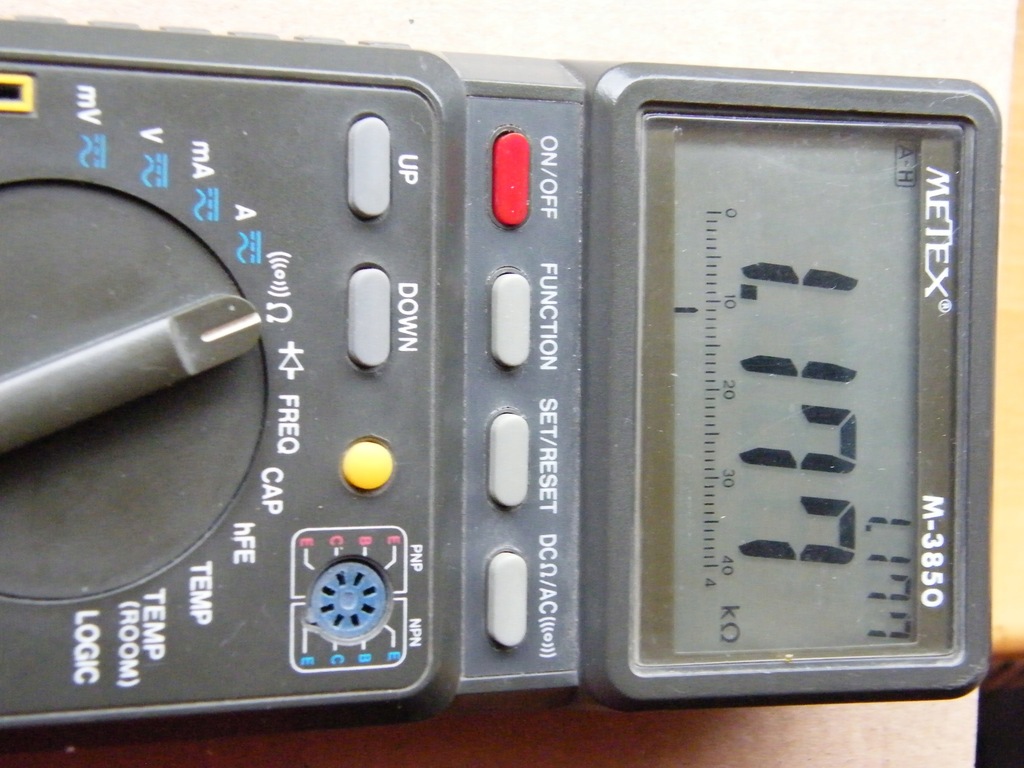

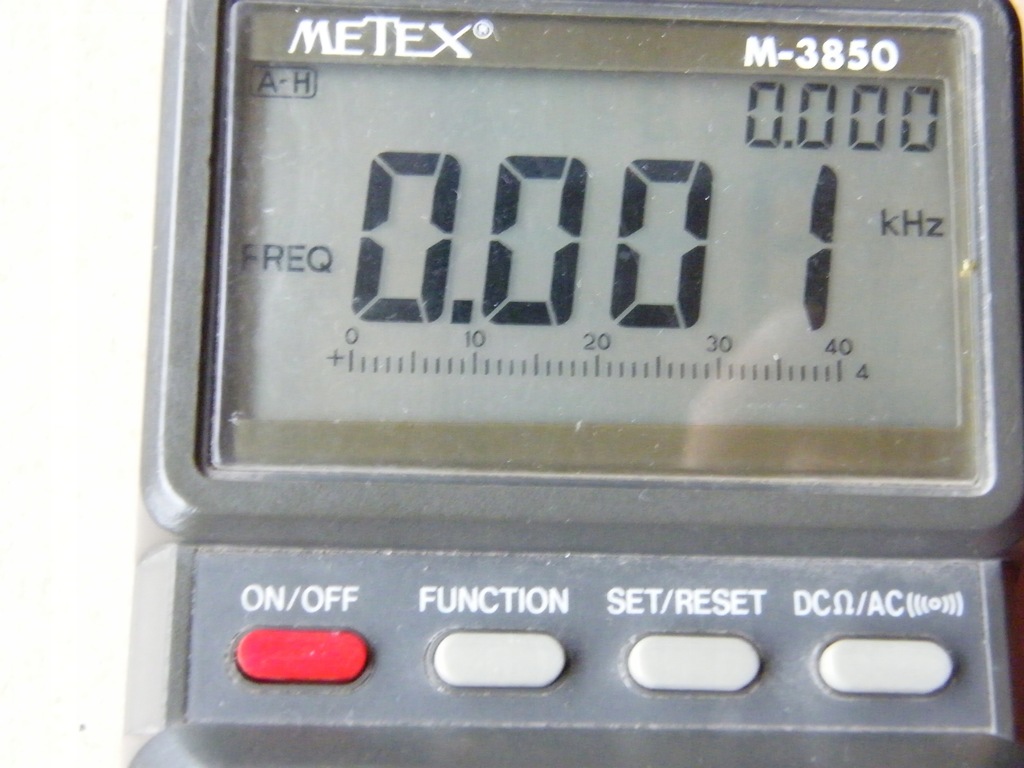

Przyrząd jest w 100% sprawny; stan wizualny można ocenić samemu na realnych fotkach (ja oceniam na 5-).
