MSI Z370 Gaming M5, Intel Z370 Mainboard - Sockel

MSI Z370 Gaming M5, Intel Z370 Mainboard - Sockel

+ GRATIS !

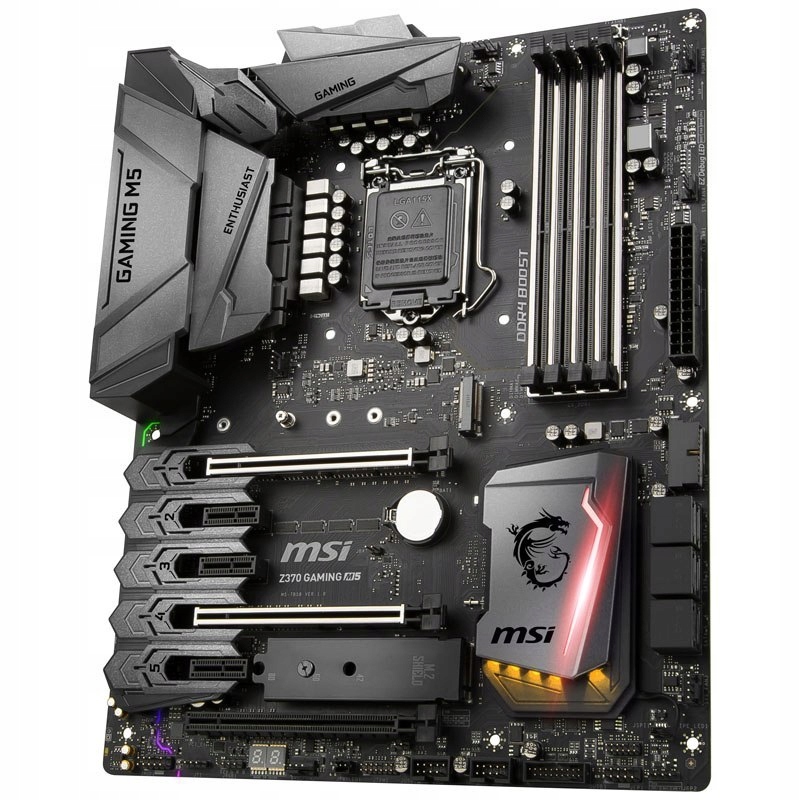

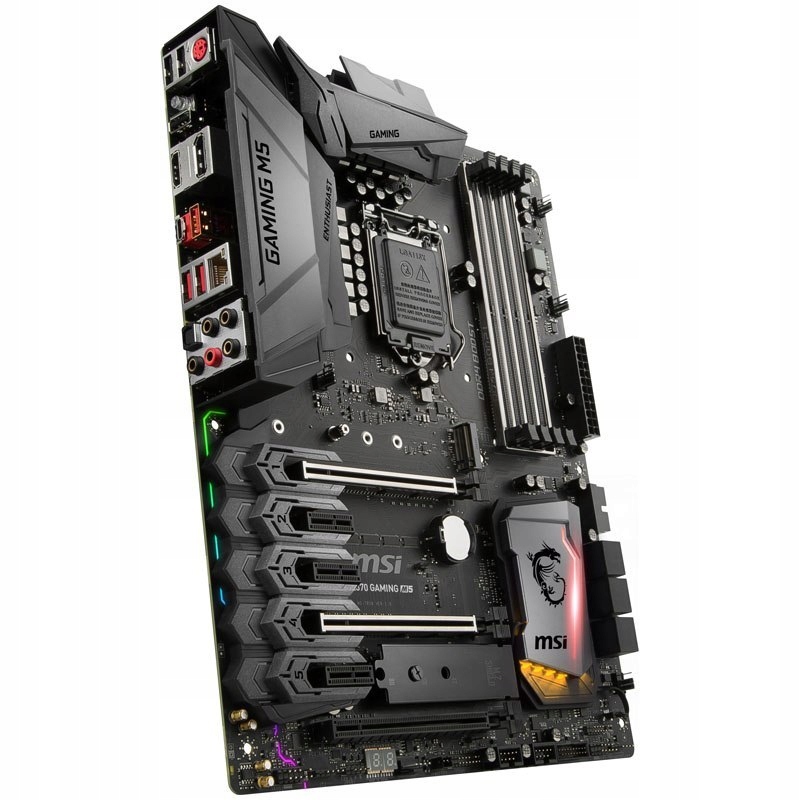

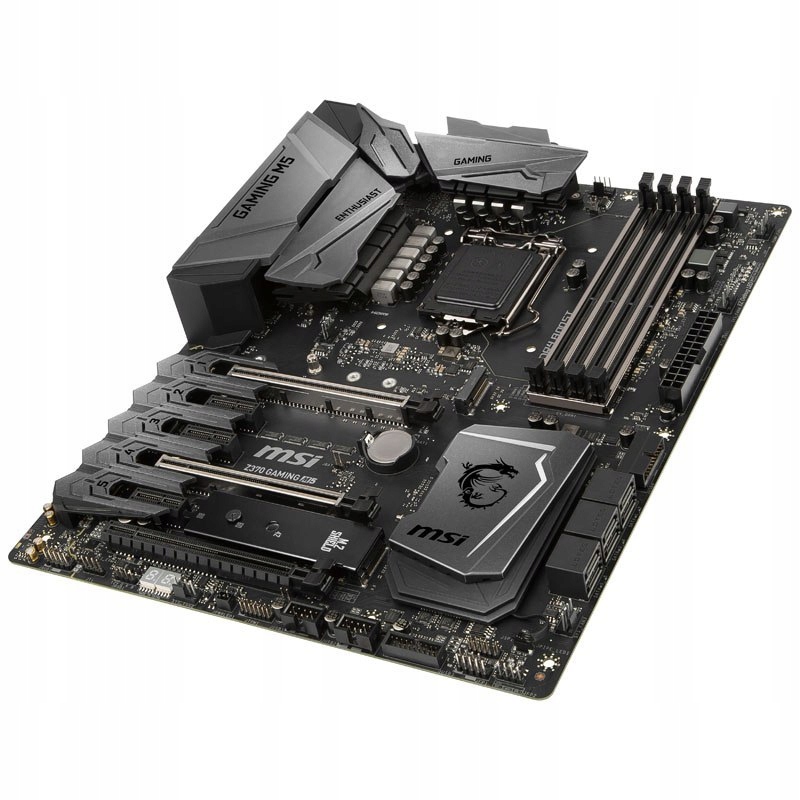

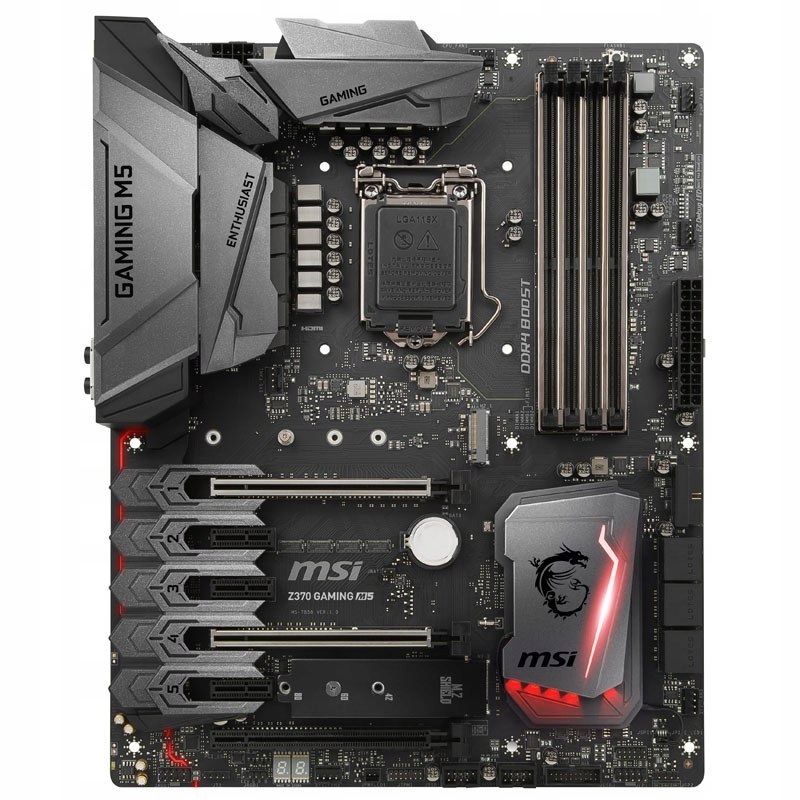

MSI Z370 Gaming M5 to płyta główna ATX z chipsetem Z370 Intela dla procesorów Intel 8th generacji (Coffee Lake) i korzysta z gniazda LGA 1151. Chipset Z370 jest odświeżeniem wcześniejszych chipsetów "Kaby Lake", a także ma maksymalnie 24 linie PCI Express 3.0, a także wystarczającą liczbę pasków HSIO (High Speed ​​IO), aby umożliwić wiele wewnętrznych połączeń (takich jak gniazda SATA lub PCIe, na przykład) do użycia jednocześnie. Jako płyta główna Z370 MSI Z370 Gaming M5 pozwala również na przetaktowywanie procesorów serii K wyposażonych w odblokowane mnożniki.

Funkcje MSI Z370 Gaming M5 w skrócie:

3 × PCIe (3.0) x16 (x16 x8 x4) i 3 × PCIe x1

2 × USB 3.1 6 × USB 3.0 7 × USB 2.0

2 × M.2 (PCIe 3.0 x4) 6 × SATA 6G

Obsługuje max. 64 GB DDR4-RAM do 3.800 MHz (OC)

Zintegrowane oświetlenie LED z MSI Mystic Light Support

Łatwe przetaktowywanie procesora za pomocą mnożnika

W MSI Z370 Gaming M5 szczegółowo

MSI Z370 Gaming M5 to płyta główna ATX wyposażona w szeroki zakres opcji łączności oraz najnowocześniejszy chipset Intel Z370, który został zaprojektowany dla procesorów Intel Core serii 8000. Płyta zawiera w sumie trzy gniazda PCIe x16, z których jedna posiada pełne 16 pasm połączonych z chipsetem, a pozostałe są połączone przez cztery lub osiem łączy danych. Dzięki temu płyta jest kompatybilna z technologią NVIDIA SLI oraz technologiami AMD CrossFireX i oferuje możliwość zainstalowania wielu kart graficznych jednocześnie. Płyta posiada również trzy gniazda PCIe x1 na karty rozszerzeń.

 Wyposażony w cztery gniazda DIMM dla DDR4-RAM w szybkim trybie dwukanałowym, do czterech pamięci można zainstalować do 64 GB pamięci RAM. Procesory Coffee Lake obsługują częstotliwości pamięci 2.666 MHz, a także przetaktowane moduły do ​​3.800 MHz.

 Pod względem połączeń dla urządzeń do przechowywania danych, płyta zawiera dwa gniazda M.2 dla ultraszybkich dysków SSD NVMe-M.2, a także sześć portów SATA 6G dla 3,5 "lub 2,5" dysków twardych i dysków SSD (w tym Obsługa macierzy RAID). Porty M.2 są podłączone do mikroukładu przez cztery pasy PCIe 3.0 iw połączeniu z protokołem NVMe umożliwia to transfer danych o wielkości prawie 4 GB. Dzięki temu dyski SSD M.2 PCIe są ośmiokrotnie szybsze niż dyski SSD SATA 6G!

 Płyta główna płyty głównej zawiera nowy port USB 3.1 typu C, który jest szczególnie cienki i można go w końcu umieścić w dowolnej orientacji. Oprócz portu Type C, płyta główna oferuje także kompatybilny wstecz kompatybilny port USB 3.1 typu A. Porty USB 3.1 osiągają prędkości do 10 Gbit s, dwa razy szybciej niż wcześniejsze porty USB 3.0. W urządzeniach wejściowych i innych urządzeniach peryferyjnych panel IO jest dostarczany z dwoma dodatkowymi portami USB 3.0 i trzema portami USB 2.0. Poza portem Intel Killer E2500 Gigabit LAN, płyta ta ma pięć gniazd 3,5 mm, które dzięki kodekowi Realtek ALC1220 zapewniają doskonały dźwięk 7.1.

 Jeśli karta graficzna nie jest dostępna, to dzięki zintegrowanemu przetwarzaniu grafiki w Coffee Lake można również podłączyć monitory bezpośrednio z tyłu płyty głównej - w tym celu dostępne są złącza HDMI i DisplayPort. Zakres wewnętrznych opcji łączności obejmuje złącza USB, wentylatory, diody LED i wiele innych. Oświetlenie RGB-LED jest również dostępne w sposób oczywisty i dlatego ta płyta oferuje wiele stref oświetleniowych dla doskonałego oświetlenia. MSI Mystic Light umożliwia synchronizację tych diod LED z dodatkowymi komponentami.

Szczegóły techniczne:

Format:

 ATX (304,8 x 243,44 mm)

Chipset:

 Intel Z370

Gniazdo elektryczne:

 1151 dla procesorów Intel 8th generation ("Coffee Lake")

BARAN:

 4 × DDR4 (Coffee Lake: DDR4-2.666, maks. 64 GB, OC maks. 3.800 MHz)

 Podwójny kanał

Automaty (fizyczne):

 1 × PCIe 3.0 x16

 1 × PCIe 3.0 x16 (elektryczne x8)

 1 × PCIe 3.0 x16 (elektryczne x4)

 Zgodne konfiguracje Multi-VGA: 2-Way NVIDIA SLI i 3-Way AMD CrossFireX

 3 × PCIe x1

Połączenia wewnętrzne:

 6 × SATA 6G

 1 × M.2 (PCIe 3.0 x4 i SATA; 2242 2260 2280 22110)

 1 × M.2 (PCIe 3.0 x4 i SATA; 2242 2260 2280)

 4 × USB 3.0 (dwa nagłówki)

 4 × USB 2.0 (dwa nagłówki)

 1 × złącze wentylatora procesora (4-stykowe)

 4 × Złącze wentylatora systemowego (4-stykowe)

 1 × Złącze pompy (4-stykowe)

 1 × Złącze audio na przednim panelu

 2 × Złącze panelu systemowego

 1 × Złącze modułu TPM

 1 × Złącze antywłamaniowe obudowy

 1 × Zworka trybu wolnego

 1 × Wyczyść zworę CMOS

 1 × złącze RGB-LED (4-stykowe)

 Dioda LED 1 x 2-cyfrowy kod debugowania

 4 × EZ Debug LED

Porty zewnętrzne:

 Klawiatura 1 × PS 2 Keyboard

 2 × USB 3.1 (1 × Typ A i Typ C)

 2 × USB 3.0

 3 × USB 2.0

 1 × Gigabit-LAN ​​(Killer E2500)

 1 × HDMI

 1 × DisplayPort

 1 × Wyczyść przycisk CMOS

 1 × S PDIF (optyczny)

 5 × Audio (kodek ALC1220)

Zasilacz:

 1 × 24-stykowe

 1 × 8-Pin

______________________

Opis oryginalny:

The MSI Z370 Gaming M5 is an ATX motherboard with Intel's Z370 chipset for 8th generation Intel processors (Coffee Lake) and makes use of the LGA 1151 socket. The Z370 chipset is a refresh of earlier "Kaby Lake" chipsets and likewise comes with a maximum of 24 PCI Express 3.0 lines as well as sufficient HSIO lanes (High Speed I O) to allow for multiple internal connections (such as SATA or PCIe slots, for example) to be used simultaneously. As a Z370 motherboard the MSI Z370 Gaming M5 also allows for the overclocking of K-series CPUs which come with unlocked multipliers.

The Features of the MSI Z370 Gaming M5 at a Glance:

3× PCIe (3.0) x16 (x16 x8 x4) & 3× PCIe x1

2× USB 3.1 6× USB 3.0 7× USB 2.0

2× M.2 (PCIe 3.0 x4) 6× SATA 6G

Supports max. 64 GB DDR4-RAM up to 3.800 MHz (OC)

Integrated LED lighting with MSI Mystic Light Support

Easy CPU overclocking via multiplier

The MSI Z370 Gaming M5 in Detail

The MSI Z370 Gaming M5 is an ATX motherboard equipped with an extensive range of connectivity options as well as Intel's cutting edge Z370 chipset which has been designed for Intel's Core 8000- series of processors. The board comes with a total of three PCIe x16 slots, of which one comes with the full 16 lanes connected to the chipset, while the others are connected via four or eight data links. This allows the board to be compatible with NVIDIA's SLI as well as AMD's CrossFireX technologies and offers the option of installing multiple graphics cards at the same time. The board also comes with three PCIe x1 slots for expansion cards.

Equipped with a total of four DIMM slots for DDR4-RAM in fast dual-channel mode, up to 64 GB RAM can be installed in the four memory banks. The Coffee Lake processors support memory frequencies of 2.666 MHz as well as overclocked modules up to 3.800 MHz.

In terms of connections for data storage devices, the board comes with two M.2 slots for ultra fast NVMe-M.2 SSDs as well as six SATA 6G ports for 3,5" or 2,5" hard drives and SSDs (incl. RAID support). The M.2 ports are connected to the chipset via four PCIe 3.0 lanes and in combination with the NVMe protocol this enables a data transfer rate of nearly 4 GB s. This makes M.2 PCIe SSDs up to eight times faster than SATA 6G SSDs!

The I O of the motherboard includes a new USB 3.1 Type C port, which is particularly thin and can finally be inserted in either orientation. Apart from the Type C port, the motherboard also offers a backwards compatible USB 3.1 Type A port. USB 3.1 ports are capable of reaching speeds of up to 10 Gbit s, twice as fast as earlier USB 3.0 ports. For input devices and other gaming peripherals the I O panel also comes with two further USB 3.0- and three USB 2.0 ports. Besides an Intel Killer E2500 Gigabit LAN port this board offers five 3,5 mm jacks which, thanks to the Realtek ALC1220 codec, enable excellent 7.1 sound.

Should no graphics card be available then, thanks to the integrated graphics processing on Coffee Lake, monitors can also be plugged into the rear of the motherboard directly - to this end HDMI and DisplayPort connectors are provided. The range of internal connectivity options include connectors for USB, fans, LEDs and much more. RGB-LED lighting is also available as a matter of course, and that's why this board offers multiple lighting zones for superb illumination. MSI Mystic Light enables these LEDs to synchronise with additional components.

Technical Details:

Format:

ATX (304,8 x 243,44 mm)

Chipset:

Intel Z370

Socket:

1151 for 8th generation Intel CPUs ("Coffee Lake")

RAM:

4× DDR4 (Coffee Lake: DDR4-2.666; max. 64 GB; OC max. 3.800 MHz)

Dual-Channel

Slots (physical):

1× PCIe 3.0 x16

1× PCIe 3.0 x16 (electrical x8)

1× PCIe 3.0 x16 (electrical x4)

Compatible Multi-VGA Configurations: 2-Way NVIDIA SLI & 3-Way AMD CrossFireX

3× PCIe x1

Internal Connections:

6× SATA 6G

1× M.2 (PCIe 3.0 x4 & SATA; 2242 2260 2280 22110)

1× M.2 (PCIe 3.0 x4 & SATA; 2242 2260 2280)

4× USB 3.0 (two headers)

4× USB 2.0 (two headers)

1× CPU Fan Connector (4-Pin)

4× System Fan Connector (4-Pin)

1× Pump Connector (4-Pin)

1× Front Panel Audio Connector

2× System Panel Connector

1× TPM Module Connector

1× Chassis Intrusion Connector

1× Slow Mode Jumper

1× Clear CMOS Jumper

1× RGB-LED Connector (4-Pin)

1× 2-Digit Debug Code LED

4× EZ Debug LED

External Ports:

1× PS 2 Keyboard Mouse

2× USB 3.1 (1× Type A and Type C)

2× USB 3.0

3× USB 2.0

1× Gigabit-LAN (Killer E2500)

1× HDMI

1× DisplayPort

1× Clear CMOS Button

1× S PDIF (optical)

5× Audio (ALC1220 Codec)

Power Supply:

1× 24-Pin

1× 8-Pin

MBMC-285

4719072540418

WAGA: 0.2 kg.

PRODUCENT: MSI
