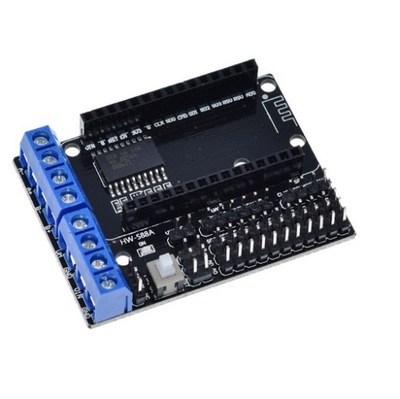

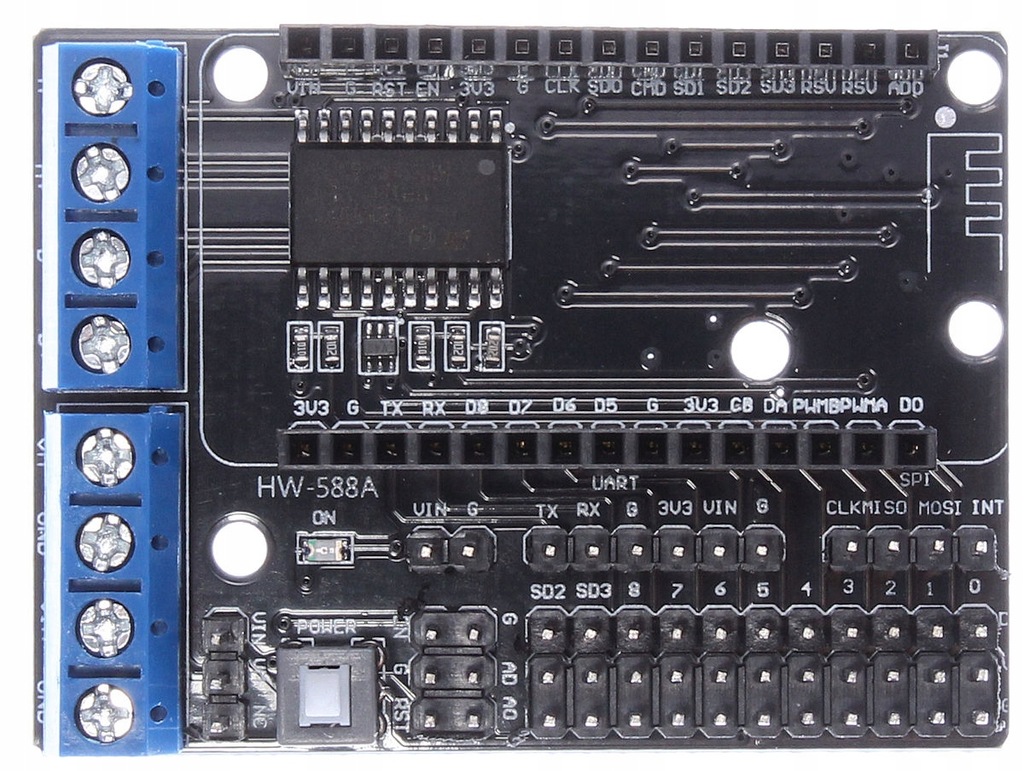

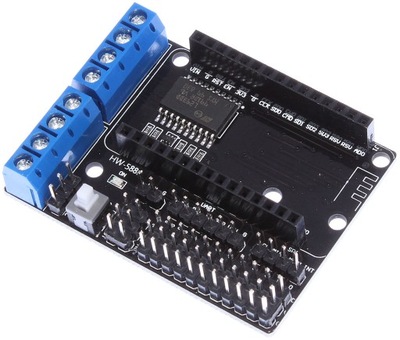

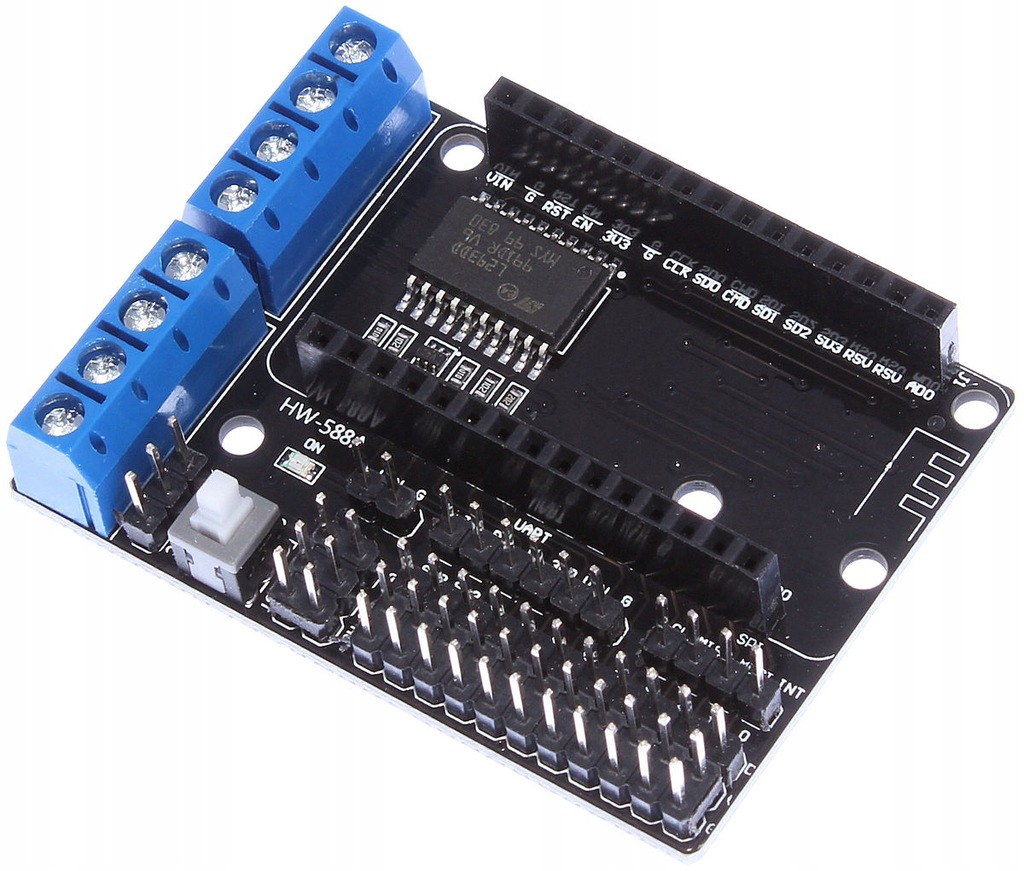

Motor Shield dla ESP8266 NodeMCU V2

Sterowanie dwoma silnikami DC lub jednym krokowym odbywa się za pomocą złącz A-, A+ – Silnik A / B-, B+ – Silnik B. Możliwość podłączenia jednego źródła zasilania i za pomocą zwory VIN / VM połączyć zasilanie silników z zasilaniem układu NodeMcu.

• Moduł posiada wbudowany układ L293D
• Napięcie wejściowe silnika (VM): 4,5 ~ 36V, może być zasilana osobno
• Napięcie wejściowe NodeMCU (VIN): 4,5V ~ 9V (10V MAX), może być zasilana osobno
• Złącze shortcut (zwora VM i VIM), dzięki czemu można użyć jednego źródła zasilania napęd i sterowanie silnikiem na raz
• Prąd roboczy: <= 600mA - na kanał
• Prąd roboczy Io: <= 1,2A
• Maksymalna moc rozpraszania: 4 W (T = 90 ℃);
• Napięcie wejściowe sygnału sterującego: 2.3 V - 3,3V (wysoki - H), -0,3 V - 1,5 V (niski - L )
• D1 (PWM), D3 (Dir. I/O) (silnik A)
• D2 (PWM), D4 (Dir. I/O) (silnik B)
