Moduł WiFi WEMOS D1 mini Pro ESP8266EX Arduino

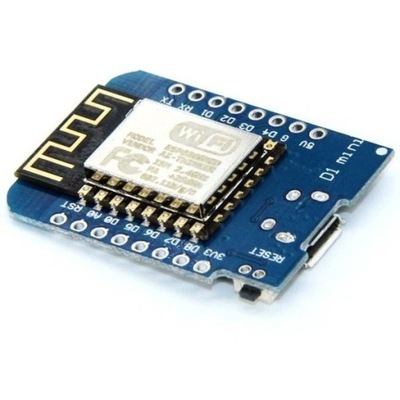

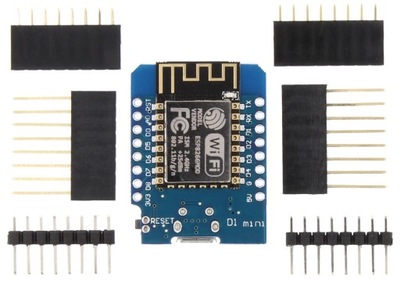

Układ Wemos D1 mini to płytka z wlutowanym ESP8266-12F. Posiada wbudowany konwerter USB-UART (CH340), dzięki któremu możemy zaprogramować płytkę przez USB (wystarczy kabel micro USB) bez dodatkowego konwertera. W D1 mini Pro zrezygnowano z użycia gotowego modułu ESP-12F i wszystko zaprojektowano od podstaw. Układ ESP8266 pozostał ten sam. Zmieniono konwerter USB-serial na CP2104. Zamiast 4MB flash tutaj mamy 16MB. Ponadto nie ma tu miejsca na antenę PCB, zamiast niej zastosowano lepszą antenę ceramiczną o wzmocnieniu 3dB. Na płytce znalazło się także miejsce na złącze antenowe U.FL (IPX). W odróżeniu od D1 mini - Wemos D1 mini Pro jest konstrukcją jednostronną. Spód płytki jest płaski i nie ma na nim żadnych komponentów.

W obu wersjach płytki do dyspozycji otrzymujemy 9 portów GPIO obsługujących PWM, I2C, SPI i 1-Wire. Na płytce umieszczono regulator napięcia 3.3V, więc moduł może być zasilany z portu USB np za pomocą ładowarki ze złączem micro USB.

Wemos D1 można używać na 3 sposoby. Korzystając z komend AT, programując z użyciem NodeMCU w języku LUA lub też najprostsze w poprzez Arduino IDE.

Moduł zbudowany w oparciu o układ ESP8266EXAntena ceramiczna 3dBZłącze anteny U.FL (IPX)Wbudowana pamięć flash: 16MBŁączność Wi-Fi w standardzie 802.11 b/g/nDziała w trybach AP (Access Point), STA (Standalone), AP STAObsługuje TKIP, WEP, CRC, CCMP, WPA/WPA2, WPSZasilanie: 3.3V (lub 5V przez port USB)Procesor RISC 80MHz (pracujący również z częstotliwością 160MHz)9 portów GPIO - PWM / I2C / SPI / 1-WireMaksymalne natężenie na pinach I/O: 12mAZalecane natężenie na pinach I/O: 6mAKonwerter USB-UART - CP2104Konwerter ADC - 10-bitowy16 pinów w rastrze 2,54mm - Pasuje do płytek stykowychZłącze micro USBWymiary: 34 x 25mmDioda LED podłączona do GPIO2 (D4)
