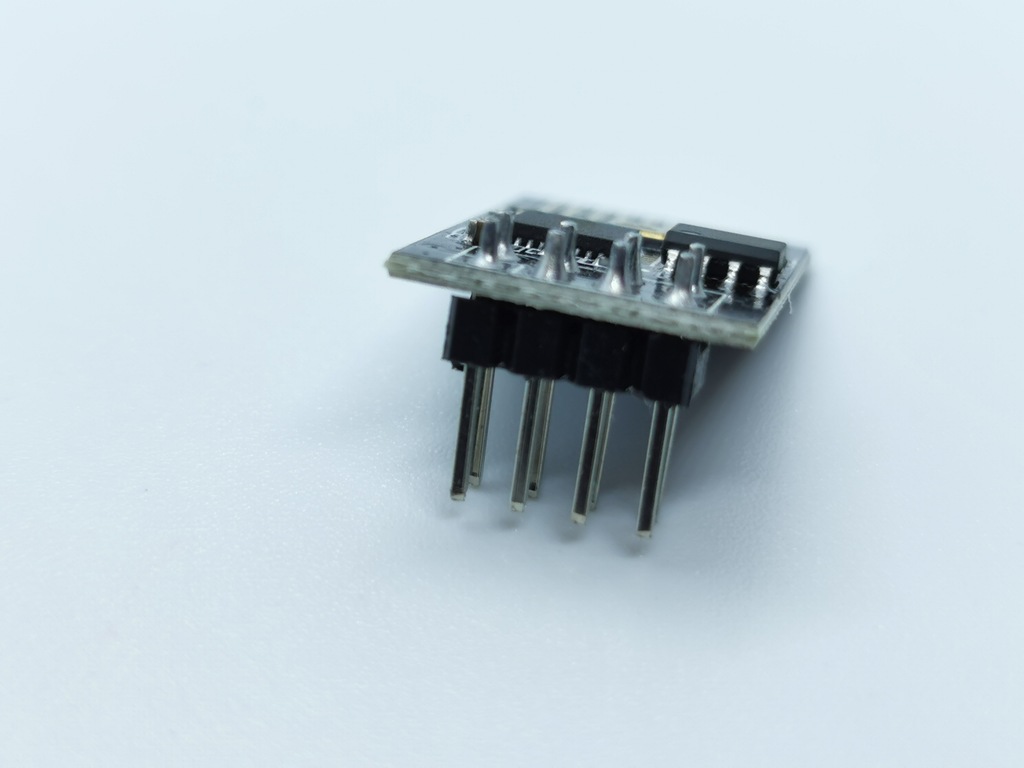

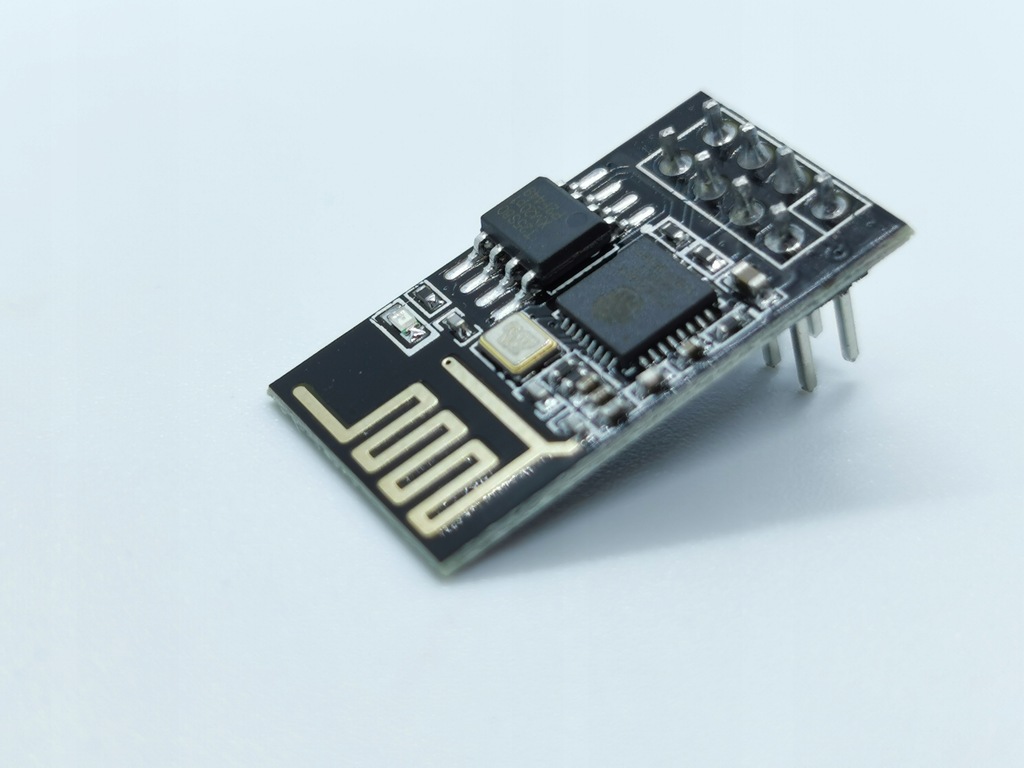

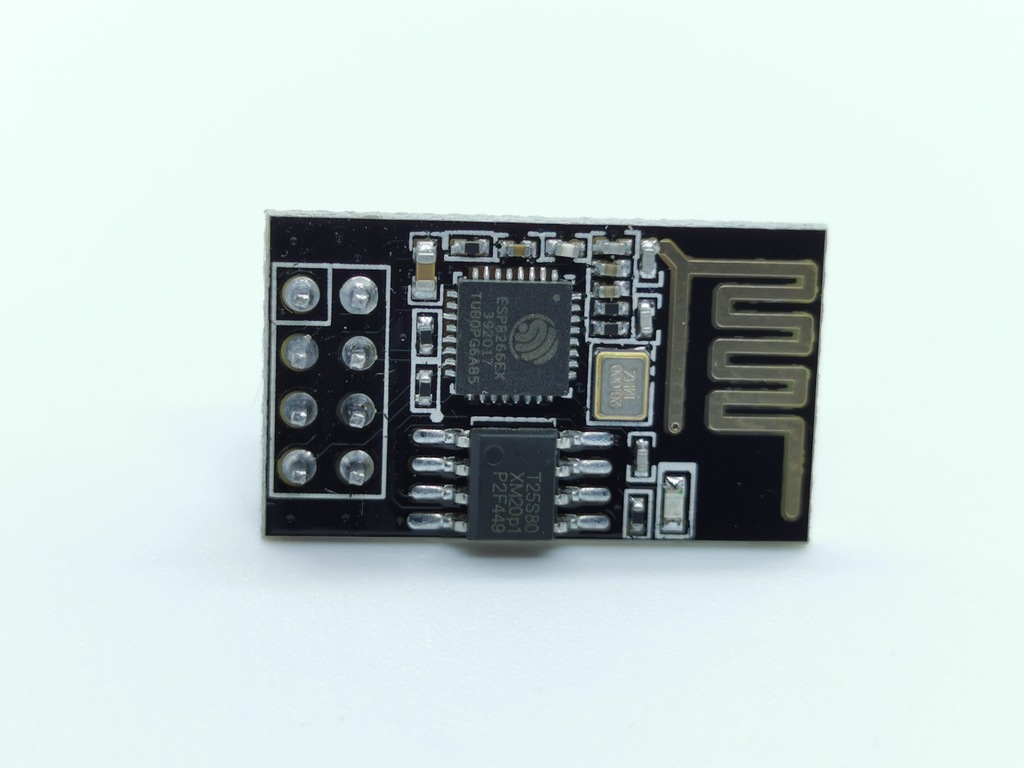

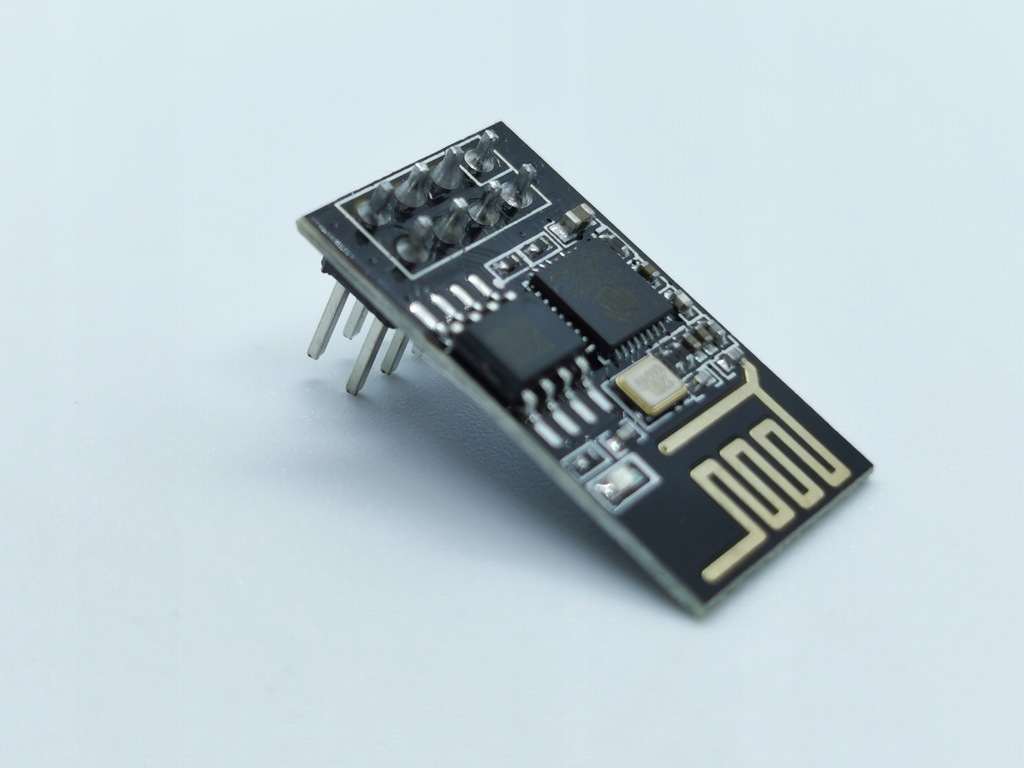

Moduł Wifi ESP-01S z układem ESP8266EX ESP-01S to bardzo popularny moduł WiFi stosowany w szeroko pojętym IoT. Na płytce znajduje się układ ESP8266EX firmy Espressif posiadający 1MB pamięci Flash. W modelu ESP8266EX zastosowano 32-bitowy procesor RISC firmy Tensilica L106, który zapewnia bardzo niskie zużycie energii i maksymalną szybkość zegara 160 MHz. Antena WiFi znajduje się na płytce PCB, tak więc nie ma potrzeby stosowania anteny zewnętrznej. Na spodzie płytki PCB znajduje się rozpiska pinów. ESP-01S jest ulepszoną wersją ESP-01. Jedną z poprawek jest dołożenie rezystorów podciągających na liniach RST i CS. Dzięki takiemu rozwiązaniu nie ma potrzeby podłączania ich w celu zaprogramowania układu. Poprawiono także stabilność pracy, a także zwiększono nieznacznie zasięg. Moduł można programować korzystając ze skryptowego języka LUA, za pomocą Arduino IDE lub komend AT. Specyfikacja: Procesor: ESP8266EX Rdzeń: Tensilica L106 32-bit Napięcie zasilania: 3,3 V Pobór prądu: średnio 80 mA Pamięć Flash: 1 MB Kompatybilny ze standardem WiFi 802.11 b, g, n Częstotliwość pracy: 2.4 GHz ~ 2.5 GHz (2400 MHz ~ 2483.5 MHz) Zabezpieczenie WiFi: WPA/WPA2 Praca w trybie WiFi: AP (Access Point), STA (Standalone) oraz AP+STA Moc nadajnika (802.11 b/g/n): +20/+17/+14 dBm Obsługiwane protokoły sieciowe: IPv4, TCP/UDP/HTTP Temperatura pracy: –40 °C ~ 125 °C Porty GPIO: 2 Interfejs UART do komunikacji z mikrokontrolerem zewnętrznym lub programowania ESP8266EX na płytce Raster wyprowadzeń: 2,54 mm Wbudowana antena PCB Wymiary: 24,8 x 16 mm Opis programowania modułu na moim blogu: https://iotparts.pl/blog/news/programowanie-modulow-esp-01s-esp-01
