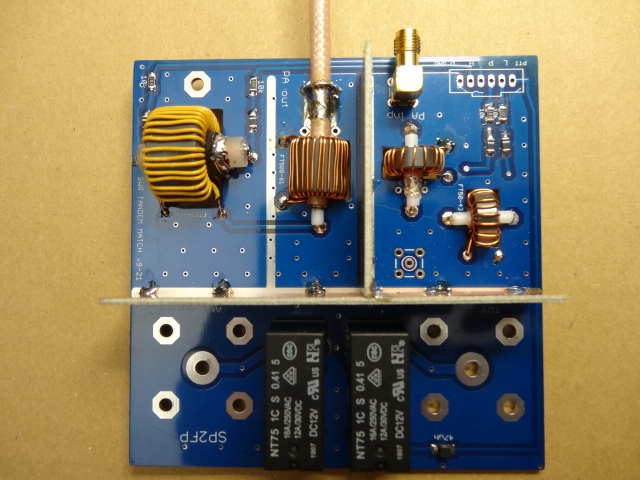

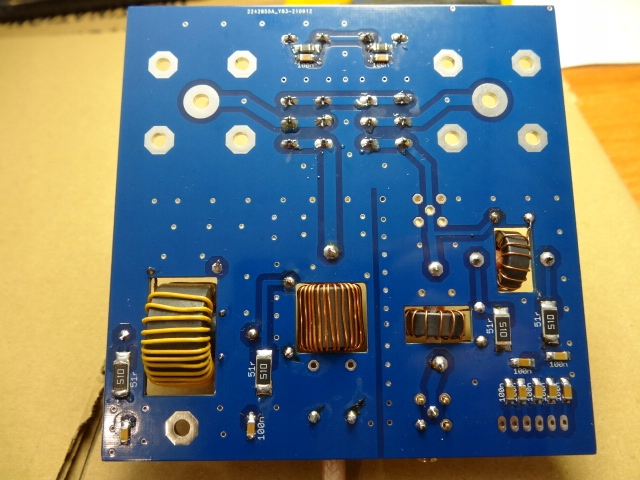

Zestaw elementów do budowy modułu nadawanie odbiór z mostkami swr  przy budowie zewnętrznego wzmacniacza mocy KF.

Zawartość zestawu elementów :

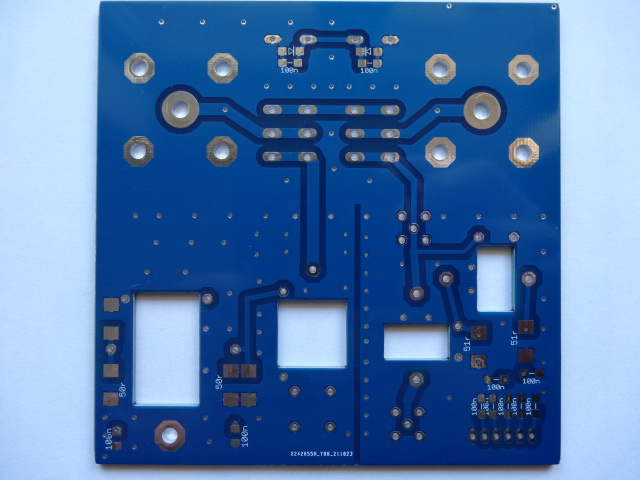

Płytka pcb 100x100mm + 3 płytki ekranujące ucięte na wymiar

2szt - przekaźnik  styk 16 A  z cewką 12v DC

dioda 1n4148 - 2szt do przekaźników.

dioda 1n5711 - 4szt do detekcji w.cz.

kondensator 100 nf 1206 -11szt

rezystor 10 kOhm 1206 - 4szt

rezystor 51 Ohm 2W -4 szt, lub 100 OHm równolegle po dwie sztuki .

rezystor 47 Ohm - 1szt

dławik zasilania -1szt

rdzeń FT82A-61 - 1szt

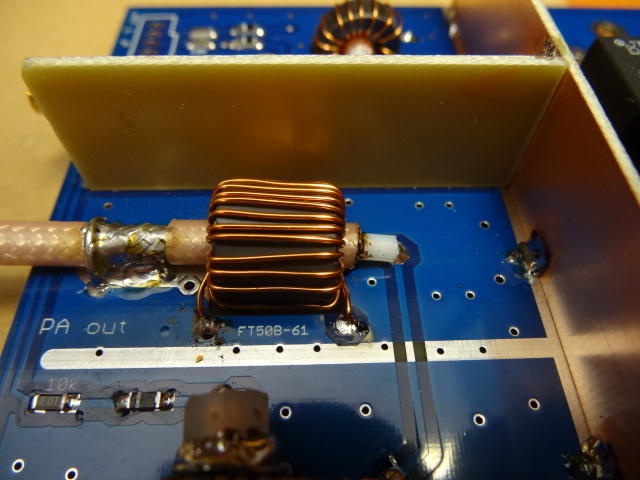

rdzeń FT50B- 61 -1szt

rdzeń FT50-43 -2 szt

Przewód teflonowy RG142 50cm

Kabel RG213 5 cm

Drut nawojowy 0,4mm 2 m

Drut nawojowy w potrójnej izolacji TRW-B-0,40 1,2m

-----------------------------------------------------------------------------

Gniazda UC1 do nabycia oddzielnie - nie ma ich w zestawie

Gotowy układ nie jest przedmiotem sprzedaży

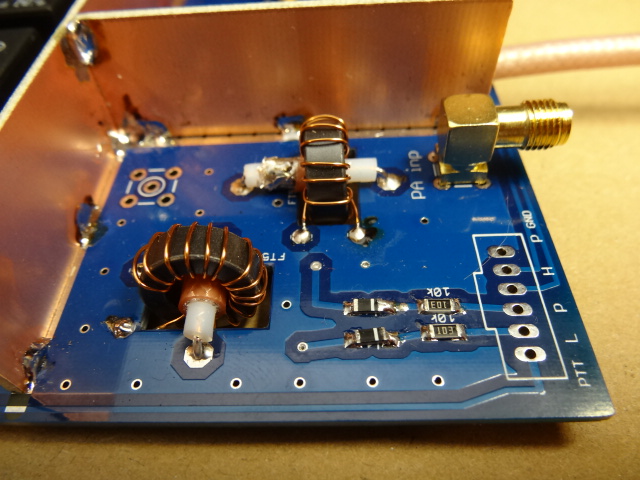

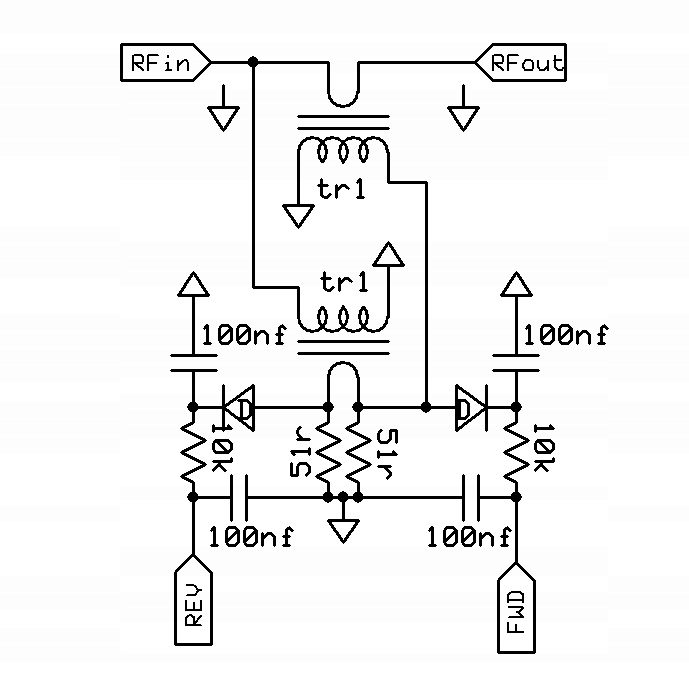

Służy do przekazywania mocy, jako bay-pas i umożliwia pomiar mocy padanej i odbitej .

Zapewnia przyzwoite parametry pasma przenoszenia do 70 MHz

Wtrącone tłumienie przez dwa przekaźniki to 0,04dB dla 50 MHz

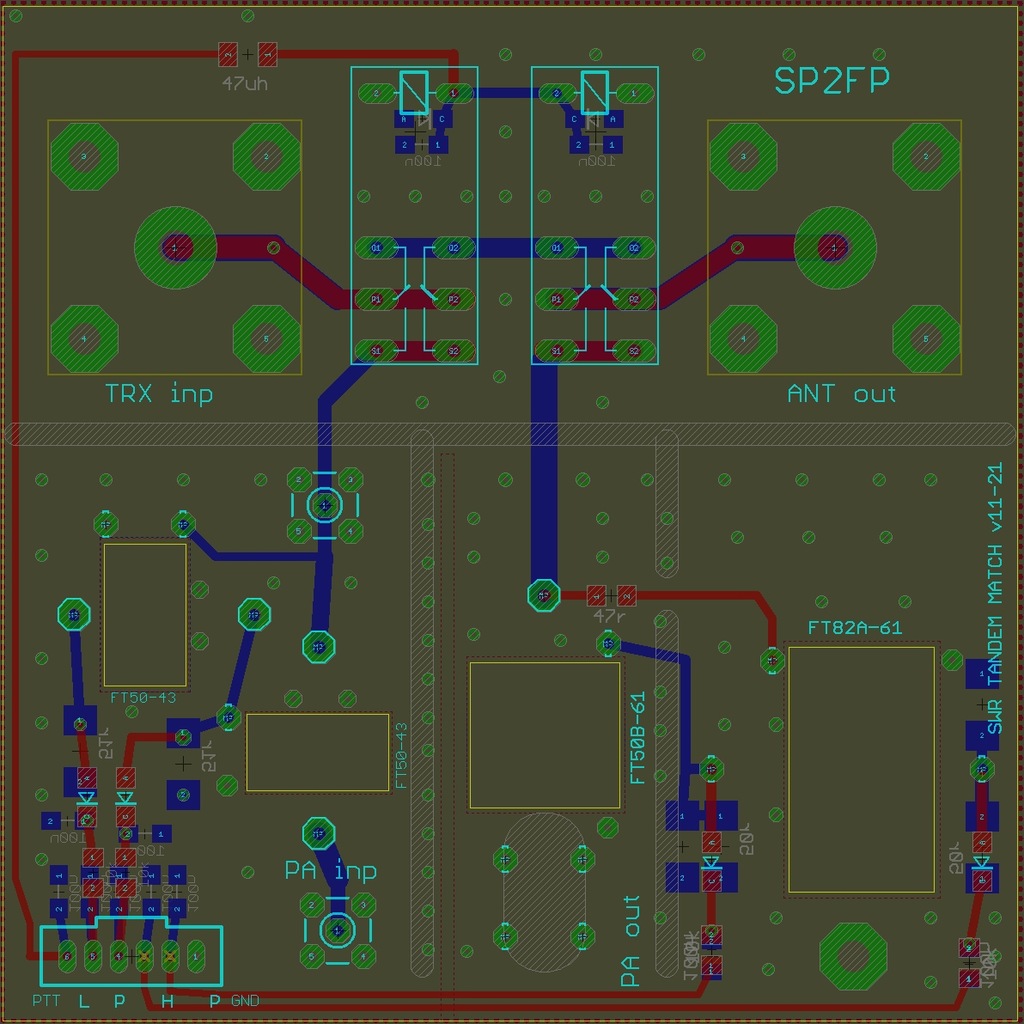

Wymiar płytki 100 / 100 mm

Rozstaw gniazd 65mm

Sterowanie przekaźników: plusem 12v
