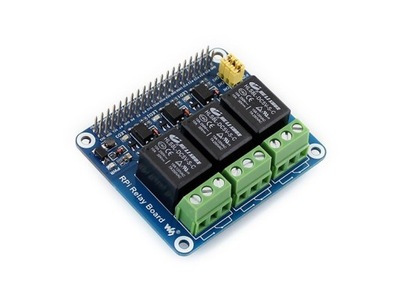

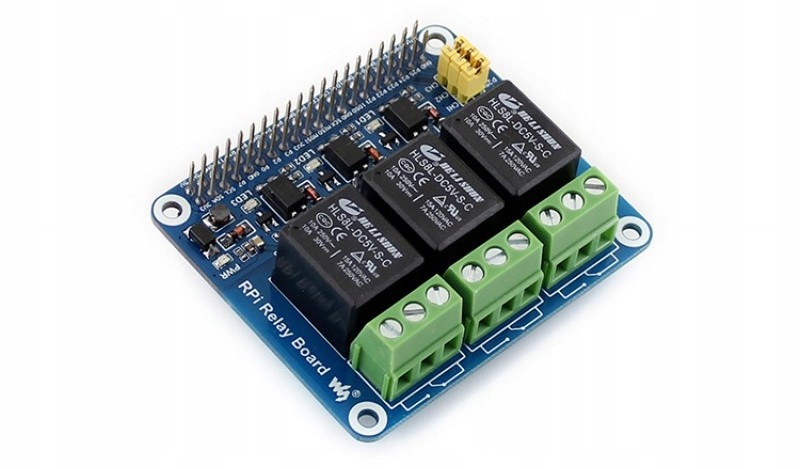

Moduł przekaźników dla Raspberry Pi RPi Relay Board

Kod produktu: 11638

Nakładka dopasowana do złącz GPIO Raspberry Pi w wersji 3B, 2B, B+ oraz A+, zawiera trzy przekaźniki o parametrach 250 V / 10 A. Płytka posiada złącze śrubowe. Sterowanie cyfrowe, podawane poprzez piny GPIO Raspberry Pi.

Specyfikacja:

• Moduł zgodny z Raspberry Pi A+/B+/2B/3B
• Przekaźniki o dopuszczalnym obciążeniu: 250VAC/5A, 30VDC/5A
• Izolacja optyczna RPI od przekaźników (transeptory)
• Sygnalizacja stanów pracy przekaźników przez diody LED
• Możliwość konfiguracji przypisania pinów RPI, które będą użyte do sterowania przekaźnikami
• Dostępne przykłady oprogramowania dla wiringPi, WebioPi, shell, python, bcm2835

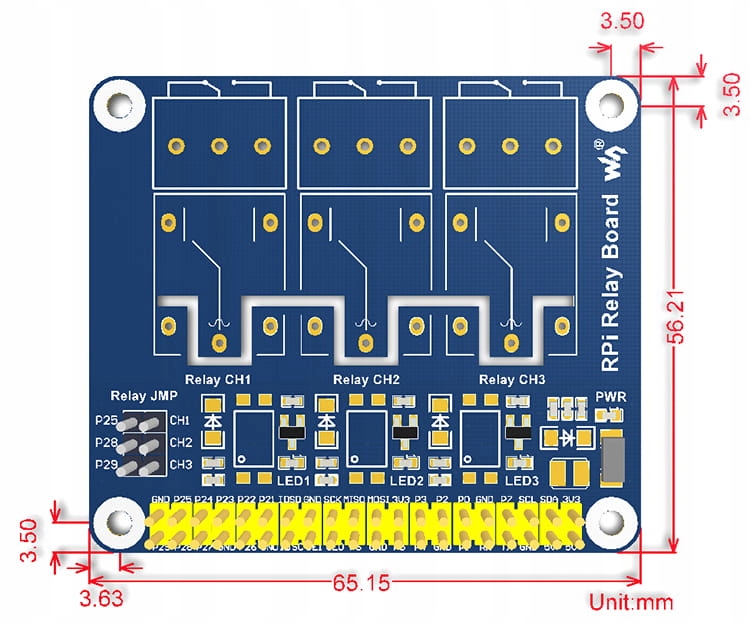

1. Złącze GPIO do podpięcia z Raspberry Pi
2. Złącza śrubowe, styki przekaźnika - do podłączenia sterowanego urządzenia
3. Przekaźniki
4. Transoptory PC817
5. Diody LED informujące o stanie pracy przekaźników:

• Świeci: NC jest otwarte, a NO jest zamknięte
• Nie świeci: NC jest zamknięte, a NO jest otwarte

6. Dioda LED informująca o zasilaniu modułu

7. Zworki kontrolne:

• Zwarte: kontrola przekaźników przez domyślne wejścia i wyjścia z przykładowego kodu
• Rozwarte: kontrola przekaźników przez wejścia i wyjścia przez przewody

Dodatkowe informacje: Wiki http://www.waveshare.com/wiki/RPi_Relay_Board

W zestawie:

1. RPi Relay Board x1
2. RPi screws pack (2pcs) x 1

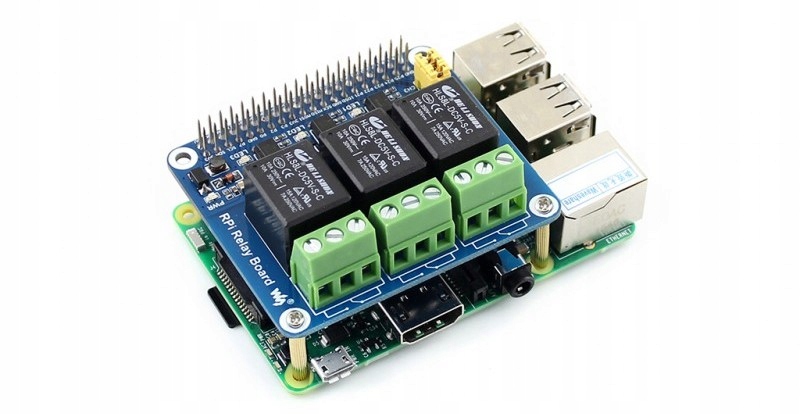

Moduł Raspberry Pi widoczne na zdjęciach, nie wchodzi w skład sprzedawanego zestawu.
