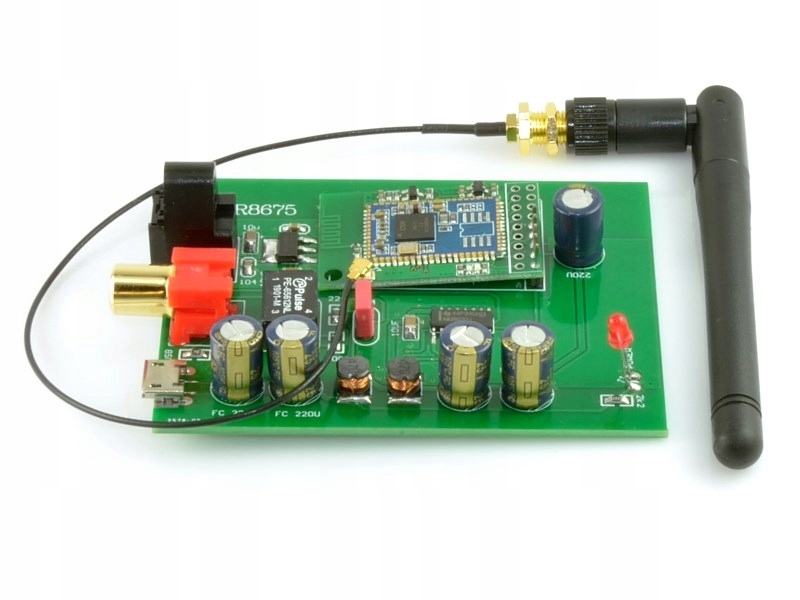

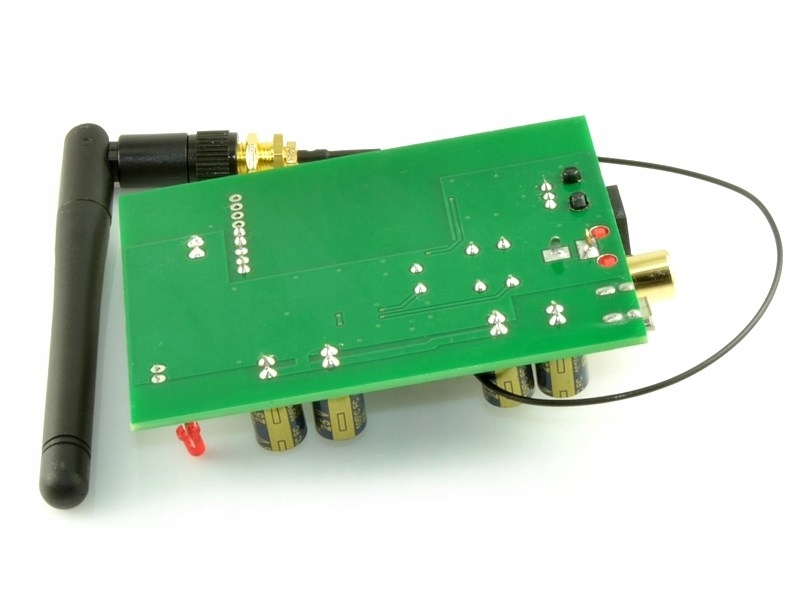

MODUŁ PCB BLUETOOTH 5.0 CSR8675 WYJŚCIE COAX OPT

Moduł odbiornika Bluetooth w wersji 5.0 oraz wyjściami S/PDIF - coaxial oraz optycznym (toslink).

Obsługa APTX HD.

Płytkę można zainstalować np. wewnątrz DAC, zasilić 5Vdc (najlepiej osobny zasilacz) i podłączyć pod wejście coaxial DACa,

dzięki czemu uzyskamy funkcjonalność połączenia DAC poprzez Bluetooth np. z telefonem komórkowym.

Moduł zgłasza się jako "CSR8675-SPDIF".

Sygnalizacja diodowa:

- dioda czerwona LED przewlekana służy do sygnalizacji zasilenia modułu,

- dwie diody smd (czerwona i niebieska) na małej płytce "córce" z układem CSR8675-

gdy moduł jest zasilony ale nie jest sparowane żadne urządzenie Bluetooth - migają na przemian.

Gdy jest sparowane urządzenie - pali się niebieska dioda.

W zestawie z modułem znajduje się antena z kablem i złączem do gniazda U.FL na płytce "córce".

Dzięki antenie zwiększa się praktyczny zasięg z kilku, do nawet kilkunastu metrów (przy sprzyjających warunkach - zależnie od przeszkód, również rodzaju nadajnika z jakim łączymy moduł)

Wejście micro USB służy jedynie do doprowadzenia zasilania 5Vdc.

Na wyjściu coaxial zostosowany został transformator separacyjny PE-65612NL, którego zadaniem jest separacja galwaniczna (separacja mas połączonych urządzeń).

Sygnał wyjściowy S/PDIF jest transmitowany równocześnie dla coaxial i toslink.

Filtracja zasilania filtrem CLC (kondensatory zasilające - Panasonic FC).

Wymiary PCB: 80mm x 62mm

Długość anteny ok. 8cm (długość przewodu ze złączem U.FL 20cm)

Moduł do wysyłki zabezpieczony m.in. w antystatyczną folię bąbelkową + karton.

Moduł odbiornika Bluetooth 5.0 z obsługą APTX HD oraz wyjściami sygnału S/PDIF.
