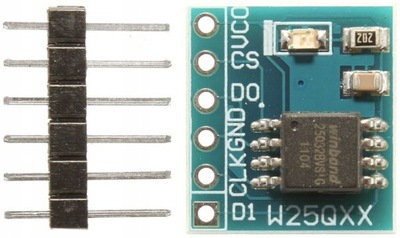

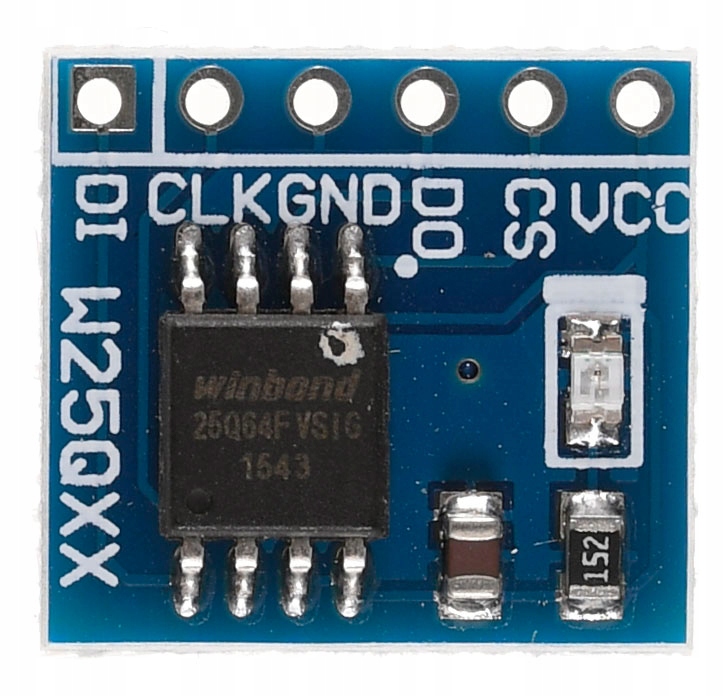

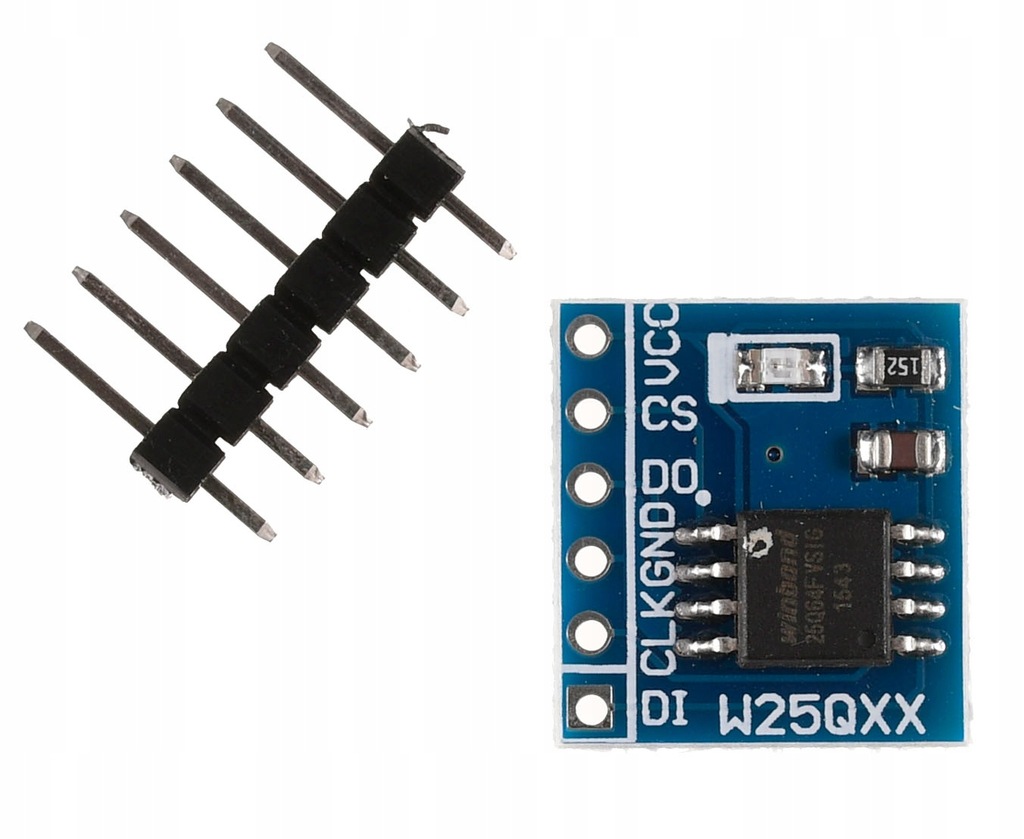

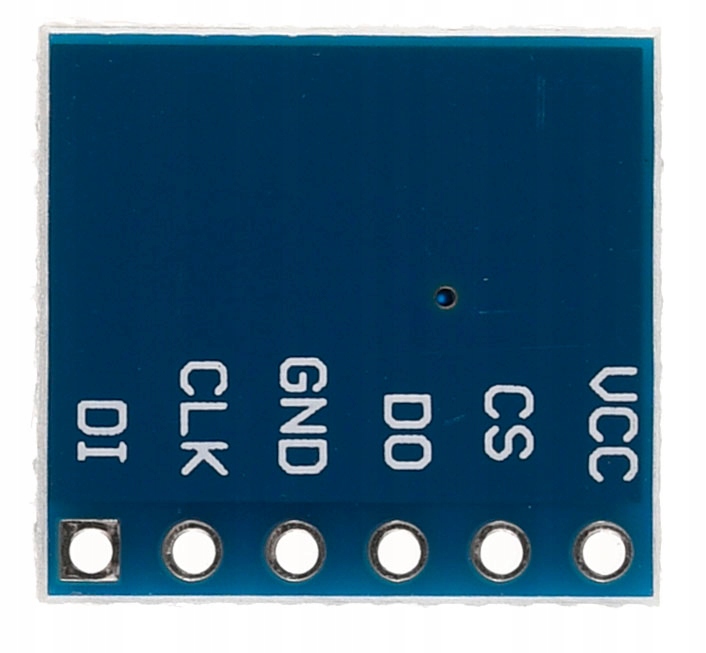

Moduł pamięci W25Q64

Zewnętrzna pamięć Flash to doskonały sposób na poszerzenie miejsca do zapisu danych dla naszego mikrokontrolera. Prezentowany układ to aż 64Mbity czyli 8MB dodatkowej przestrzeni.

Komunikacja z mikrokontrolerem lub Raspberry Pi odbywa się za pomocą interfejsu SPI. Magistrala może pracować z częstotliwością do 104MHz więc o wiele więcej niż zegary najpopularniejszych mikrokontrolerów. Dla najbardziej wymagających użytkowników, prezentowana pamięć Flash, może pracować w trybie „Dual” lub „Quad” gdzie prędkość transferu danych może wzrosnąć dwu- oraz czterokrotnie.

• Wymiary: 14mm x 15mm
• Napięcie zasilania: 1,65V - 1,95V
• Pobór prądu: 4mA (praca), do 50uA (spoczynek), 1 uA (w trybie „deep sleep”)
• Temperatura pracy: -40 - 85C
• Pojemność pamięci Flash: 64Mbit
• Liczba cykli zapisu/kasowania pamięci: 100.000
• Interfejs komunikacyjny: SPI (do 104Mhz)
• Cztery rejestry bezpieczeństwa danych
• Obsługa standardowych komend SPI Flash
• Tryb „deep sleep”
• Unikalny number identyfikacyjny
• Dioda sygnalizacyjna
