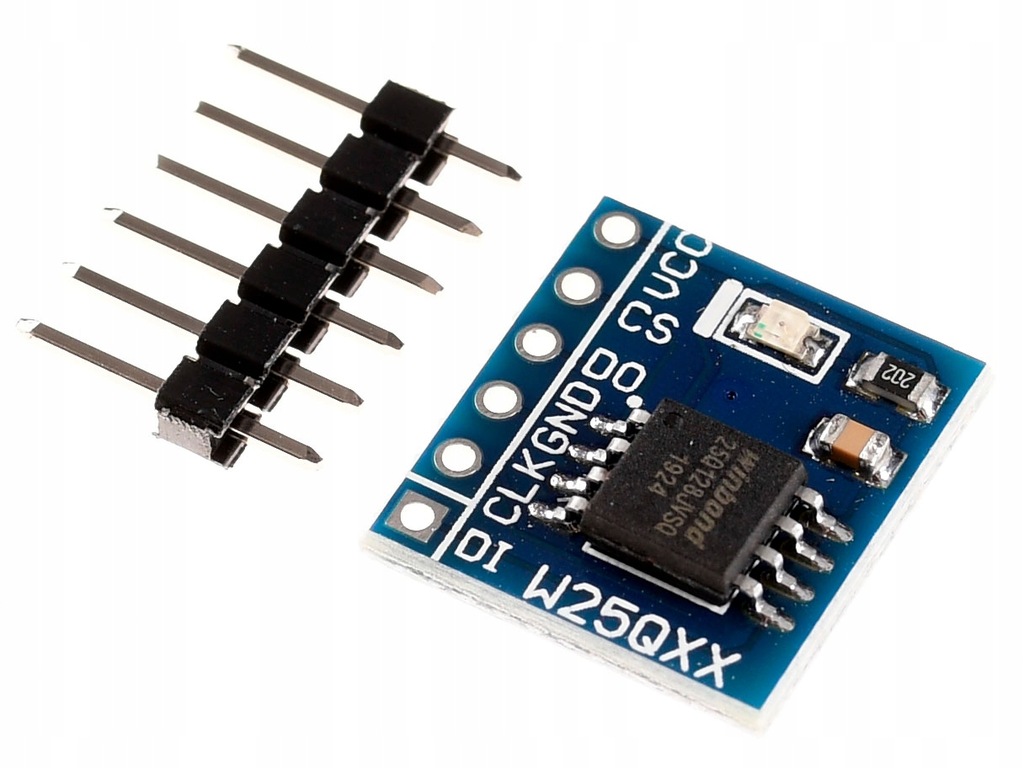

Moduł pamięci W25Q128

Zewnętrzna pamięć Flash to doskonały sposób na poszerzenie miejsca do zapisu danych dla naszego mikrokontrolera. Prezentowany układ to aż 128Mbity czyli 16MB dodatkowej przestrzeni. Jak łatwo policzyć, jest to o ponad 500 razy więcej niż w przypadku pamięci układu Atmega328p, który jest używany w Arduino Nano i Uno.

Komunikacja z mikrokontrolerem lub Raspberry Pi odbywa się za pomocą interfejsu SPI. Magistrala może pracować z częstotliwością do 104MHz więc o wiele więcej niż zegary najpopularniejszych mikrokontrolerów. Dla najbardziej wymagających użytkowników, prezentowana pamięć Flash, może pracować w trybie „Dual” lub „Quad” gdzie prędkość transferu danych może wzrosnąć dwu- oraz czterokrotnie.

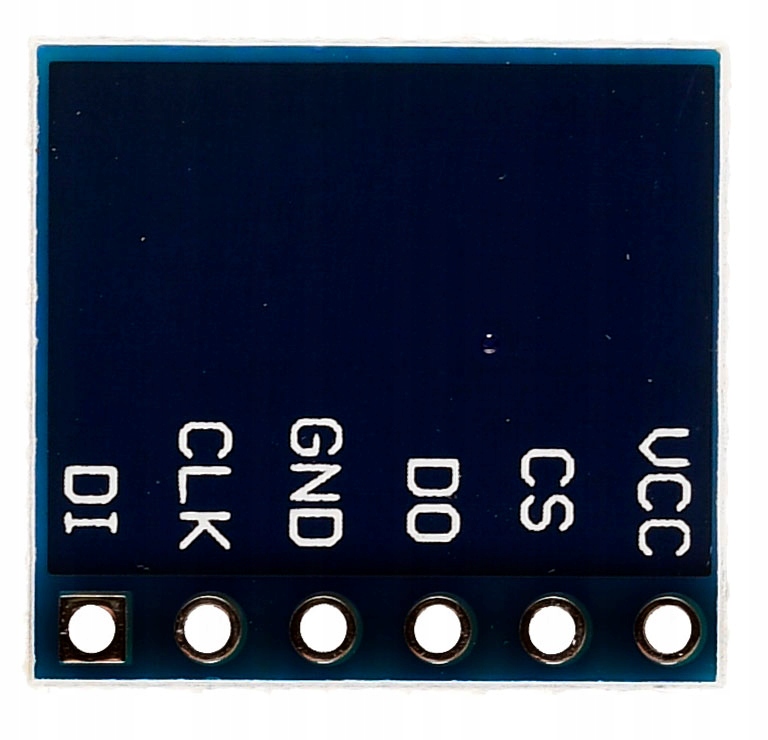

• Wymiary: 14 mm x 15 mm
• Napięcie zasilania: 2,7V - 3,6V
• Pobór prądu: 4mA (praca), do 50uA (spoczynek), 1 uA (w trybie „deep sleep”)
• Pojemność pamięci Flash: 128Mbit
• Liczba cykli zapisu/kasowania pamięci: 100.000
• Interfejs komunikacyjny: SPI (do 104Mhz)
• Cztery rejestry bezpieczeństwa danych
• Obsługa standardowych komend SPI Flash
• Tryb „deep sleep”
• Unikalny number identyfikacyjny
• Dioda sygnalizacyjna
