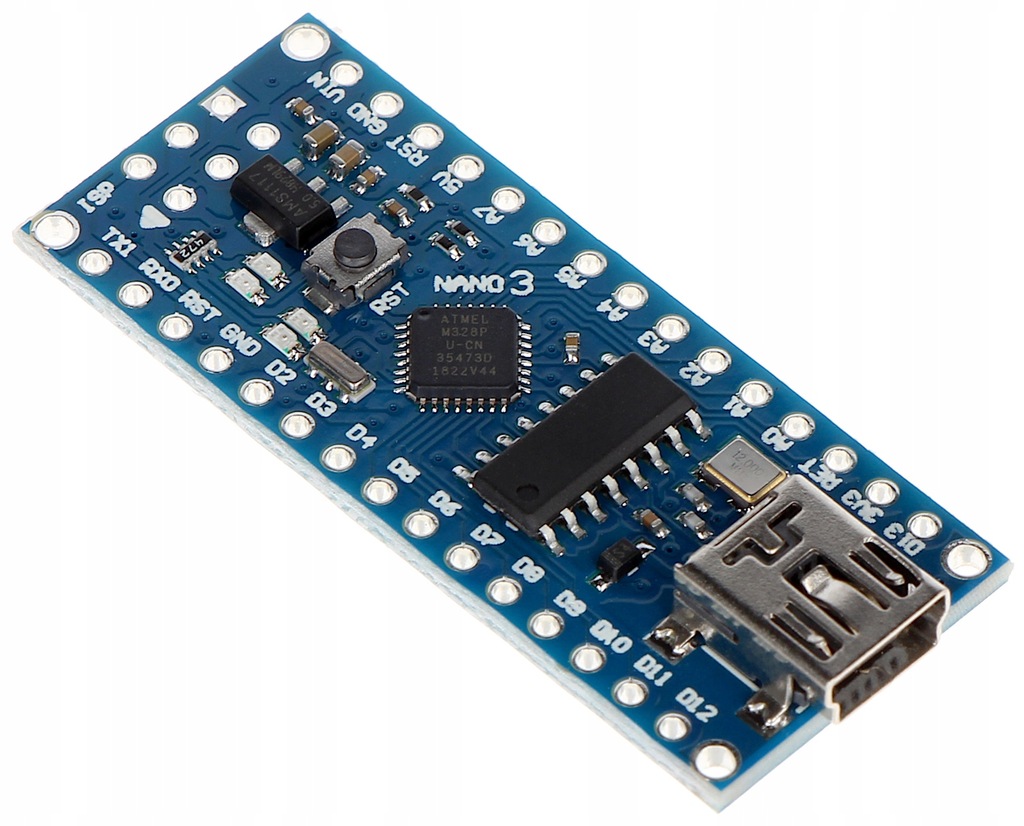

MODUŁ NANO-V3/CH340

• Współpraca: PORT-22
• Wbudowany stabilizator: Tak
• Obudowa płyty PCB: Nie
• Maksymalne napięcie stanu wysokiego na bramkach lo: 5 V
• Częstotliwość taktowania: 12 MHz
• Pamięć: 32 kB - Flash, 1 kB - SRAM, 1 kB - EEPROM
• Porty GPIO: 14
• Wejścia analogowe: 8
• Wyjścia PWM: 6
• Komunikacja: UART,, mini USB - Typ B
• Zasilanie: 7 ... 12 V DC,, 5 V DC - Port USB
• Waga: 0.005 kg
• Wymiary: 45 x 18 x 6 mm

• Producent/Dostawca: Delta
• Indeks: NANO-V3/CH340

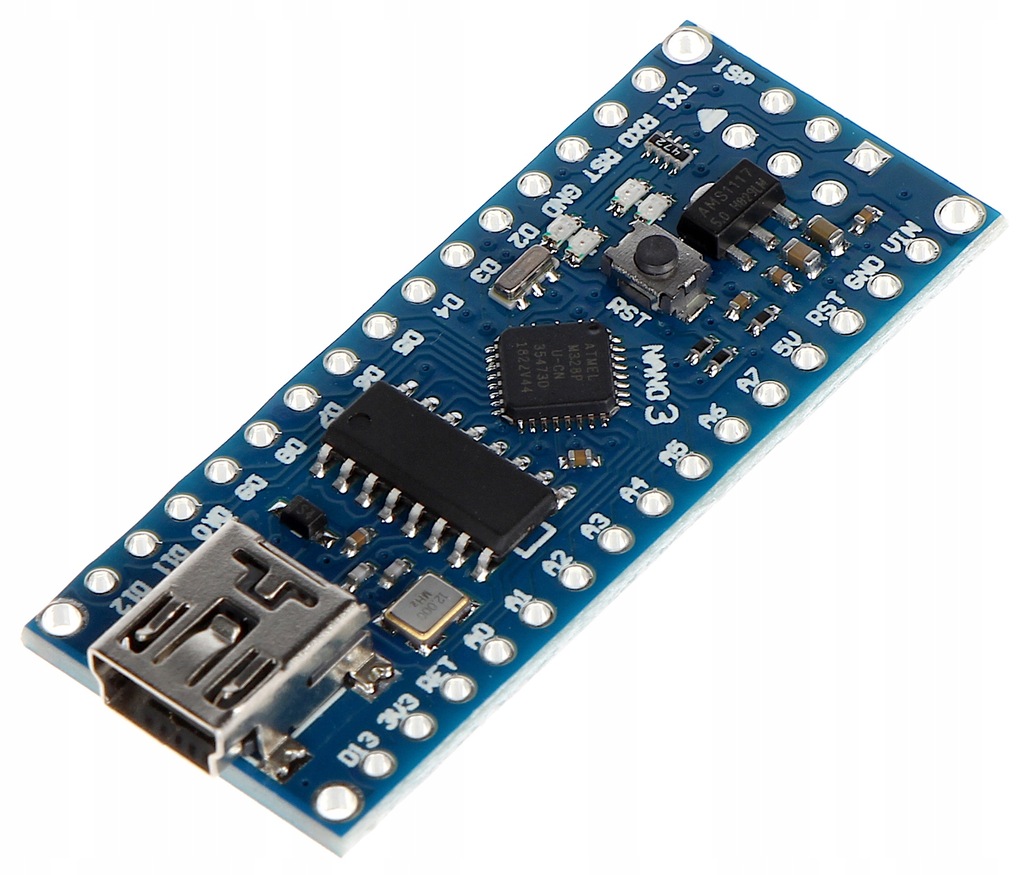

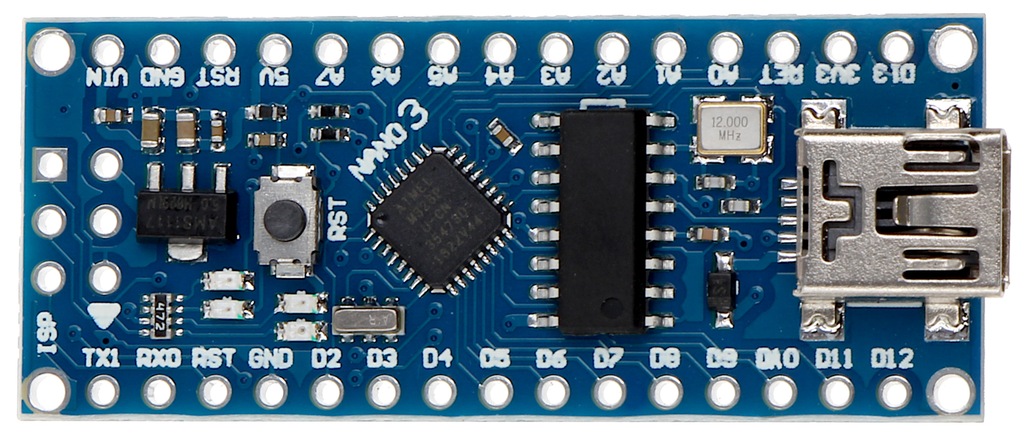

Płytka NANO-V3/CH340 jest funkcjonalnym klonem układu Arduino NANO. Dzięki drobnym modyfikacjom układu, producentowi udało się zachować pełną zgodność ze środowiskiem Arduino przy znaczącej redukcji kosztów produkcji. Sercem układu pozostał - bez zmian względem pierwowzoru, mikrokontroler Atmega328P. Kluczowa zmiana, natomiast dotyczy konwertera USBTTL, którego funkcję pełni tutaj popularny i niezawodny układ CH340.

Goldpiny dołączone do płytki nie są przylutowane, co pozwala użytkownikowi zadecydować o sposobie połączenia układu z innymi urządzeniami. Ma to szczególne znaczenie przy montażu układu w miejscach o bardzo mocno ograniczonej przestrzeni.

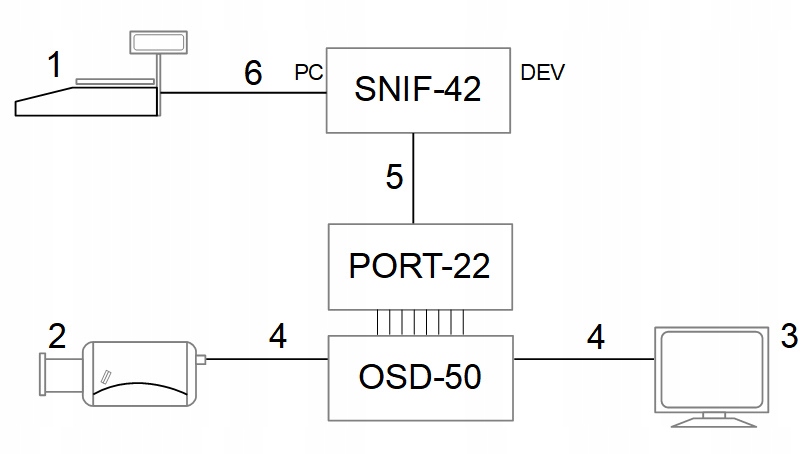

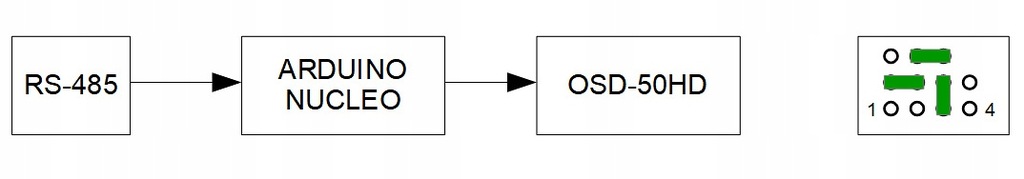

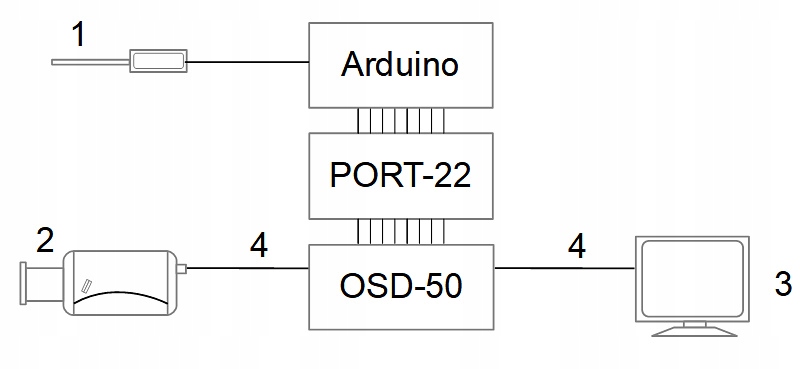

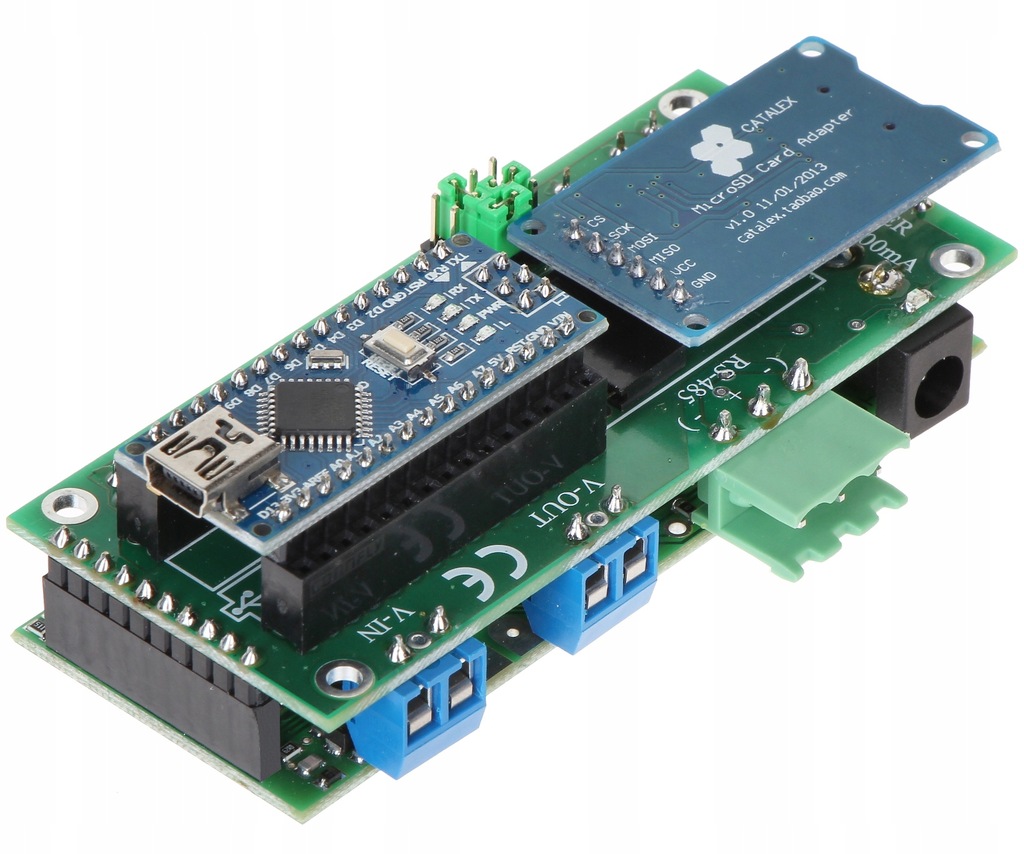

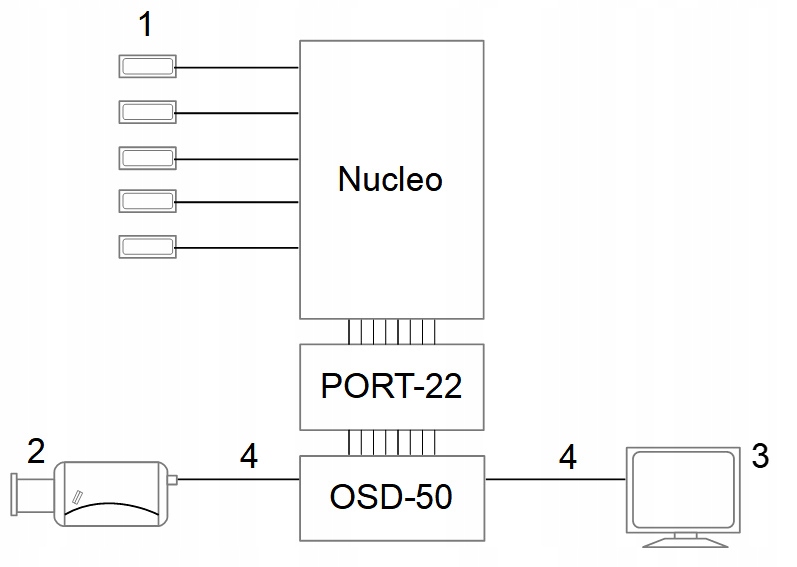

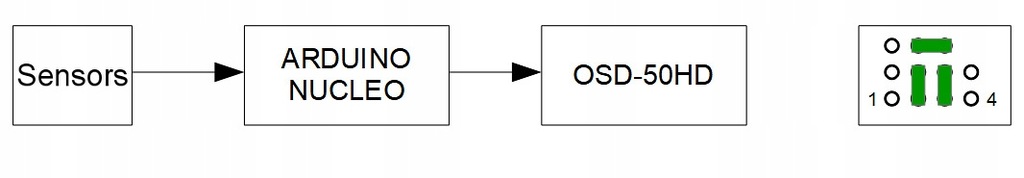

Pełna zgodność ze środowiskiem Arduino oraz preinstalowany BOOTLOADER pozwalają na programowanie układu w sposób identyczny do oryginału, przy użyciu tego samego oprogramowania Arduino IDE Dzięki temu, produkt może stanowić doskonałe uzupełnienie generatora znaków OSD-50HD połączonego z konwerterem znaków PORT-22.

Więcej informacji o systemach OSD na stronie www.osd.systems
