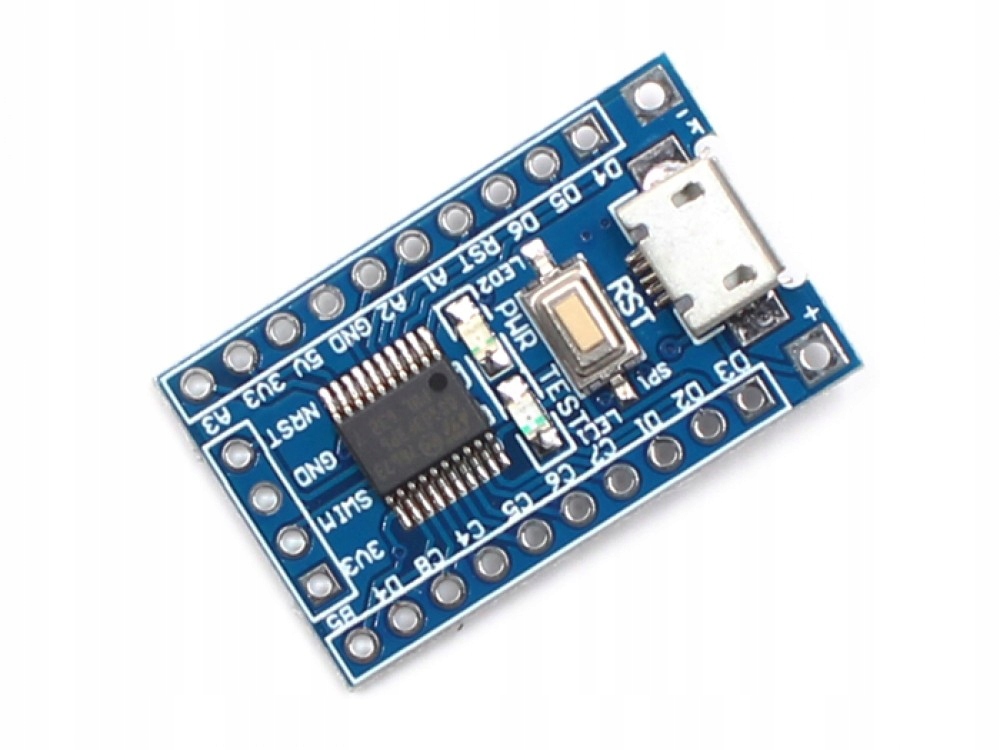

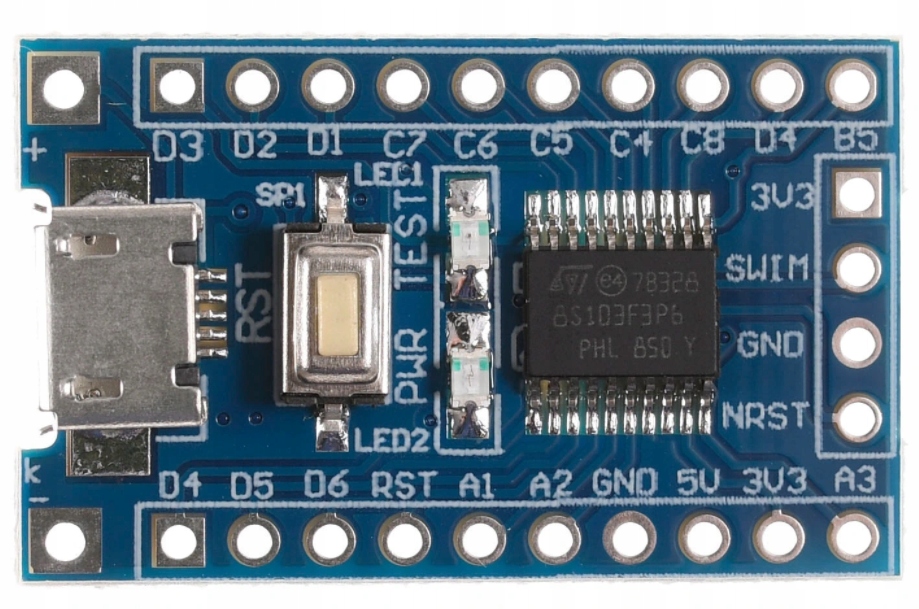

Moduł Mikrokontrolera z Procesorem STM8S103F3P6 STM8

Mikrokontrolery STM8 od fracusko-włoskiej frimy STMicroelectronics stanowią ciekawą alternatywę do popularnych płytek deweloperskich Arduino opartych na procesorach ATmega.

Do programowania układów STM8 możemy wybierać z wielu dostępnych środowisk deweloperskich. Popularnym wyborem na początek będzie ST Visual Develop, z bardzo przyjaznym debuggerem za pomocą którego łatwo możemy zdiagnozować nasz kod. Kolejnym wyborem może być zestaw Visual Studio Code + PlatformIO, które jest oparte na otwartym kompilatorze SDCC. Programowanie układów STM8S odbywa się znacznie szybciej niż w środowisku Arduino, a możliwość analizowania wykonywanego kodu „linijka po linijce” jest bardzo przydatną funkcją dla każdego programisty. Dodatkowo projekty na STM8 są bardzo łatwe do przeniesienia na bardziej zaawansowaną platformę STM32.

Specyfikacja:

• Wymiary: 28mm x 17mm
• Mikrokontroler: STM8S103F3P6
• Napięcie zasilania: 5V(USB), 3,3 V(ST-Link), 4.5 V-15 V (przez regulator)
• Taktowanie zegara: 16 MHz
• Pamięć Flash: 8 kB
• Pamięć SRAM: 1 kB
• Pamięć EEPROM: 640B
• GPIO: 16 pinów
• Liczba timerów: 3
• Interfejsy komunikacyjne: I2C, UART, SPI, LIN, IrDA
• Tryb oszczędzania energii HALT (do 3uA)
• Programowanie przez ST-Link v2
• Wsparcie różnych kompilatorów (SDCC, COMSIC, IAR)
• Możliwość łatwego programowania i debuggowania przez SWIM
• Diody sygnalizacyjne
• Przycisk „RESET”
• Raster 2,54
• Wbudowany regulator napięcia
