Moduł SIM808 GSM, GPRS

EVB v3.2 + antena GPS

Arduino , Raspberry Pi

OPIS :

Moduł SIM808 GSM, GPRS z anteną GPS.

Układ umożliwia wysyłanie wiadomości tekstowych, tworzenie połączeń w sieci GSM, przesył danych GPRS, oraz odczyt pozycji GPS. Komunikuje się poprzez interfejs szeregowy UART (RX, TX) za pośrednictwem komend AT.

W zestawie antena GPS.

Współpracuje ze środowiskiem Arduino i Raspberry Pi.

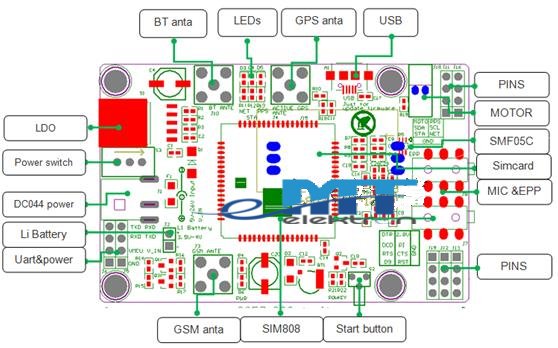

Posiada trzy możliwości zasilania :

- DC044 (5V....26V- zalecany zasilacz 9V/2A)

-V_IN (5V....26V)

- z baterii litowej (3,5V.....4,2V)

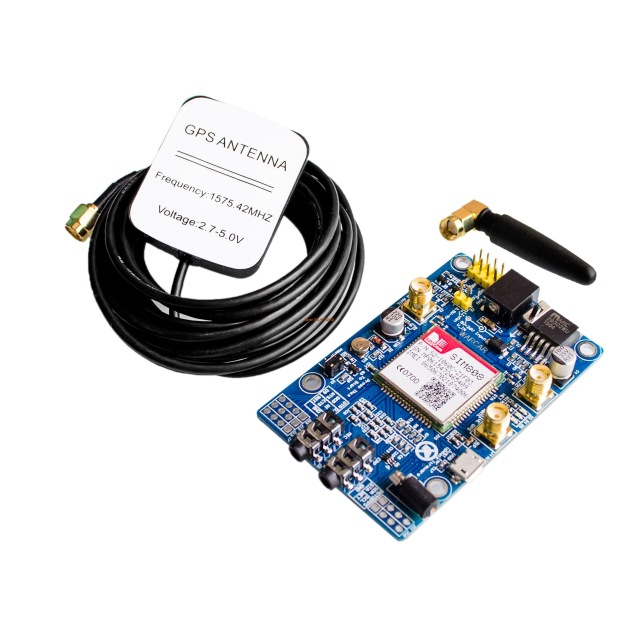

Zestaw zawiera :

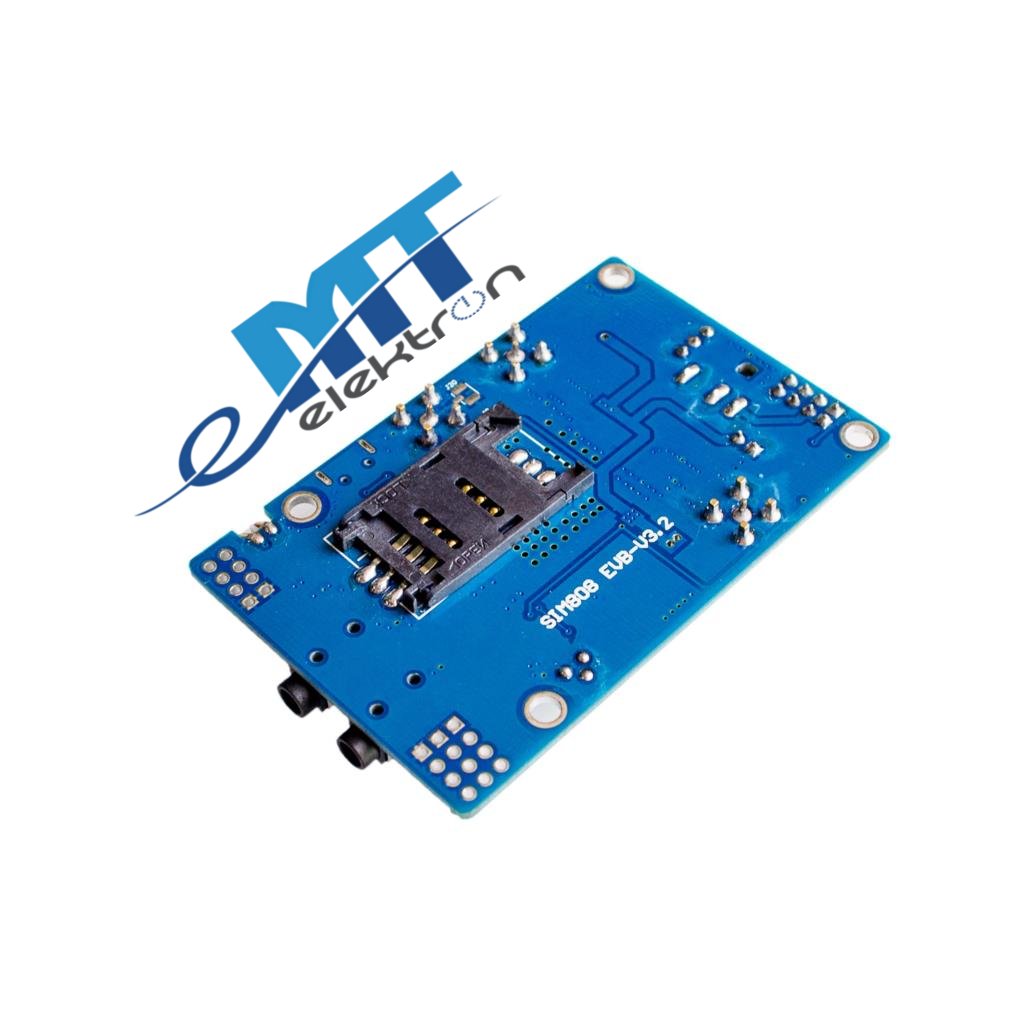

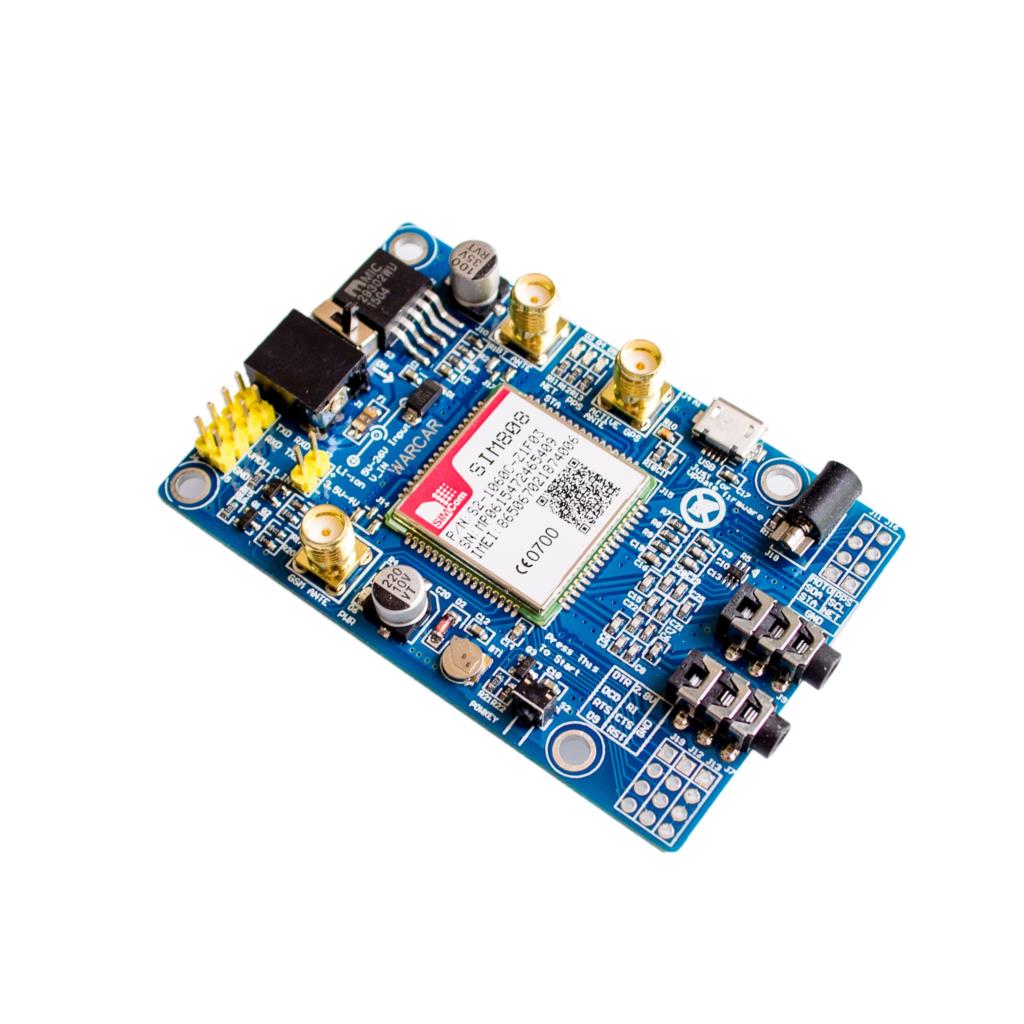

- Płytę główną EVB v3.2 z modułem SIM808

- Antena GPS (magnetyczna)

Moduł jest fabrycznie nowy.

Przechowywany w folii antystatycznej

Wystawiamy paragon lub fakturę vat !!!

Wysyłki realizujemy natychmiast  z Polski.

Po przełączenie switch-a ON-OFF w pozycję ON dioda PWR zaświeci się. Następnie należy nacisnąć i przytrzymać mikro-łącznik (oznaczenie na płytce PCB : "Press This To Start") przez ok. 2 sekundy - wszystkie 3 diody zaświecą się i jedna z nich zacznie mrugać. Oznacza to iż moduł SIM808 zaczyna działać.

Gdy napięcie jest podane, antena GSM i GPS prawidłowo podłączona, a karta SIM włożona do gniazda, wówczas LED będzie mrugał wolno (3 sekundy na 1 sekundę), oznacza to iż moduł jest zarejestrowany w sieci i jest gotowy do pracy (można już np. nawiązywać połączenia)

Interfejs szeregowy TTL : należy zauważyć, iż pin VMCU służy do sterowania poziomem wysokim TTL UART. Konfiguracja poziomu napięć interfejsu : 1,25V/3,3V/5V.

Na przykład jeśli chcemy użyć 51 MCU do sterowania modułu, wówczas pin VMCU powinien być podłączony do DC 5V, natomiast jeśli chcemy użyć STM32 MCU, pin VMCU powinien zostać podłączony pod DC 3,3V.

Pin RXD odpowiada RXD z SIM808, jak również pin TXD odpowiada TXD z SIM808

Interfejs USB używamy do aktualizacji oprogramowania sprzętowego modułu SIM808.
