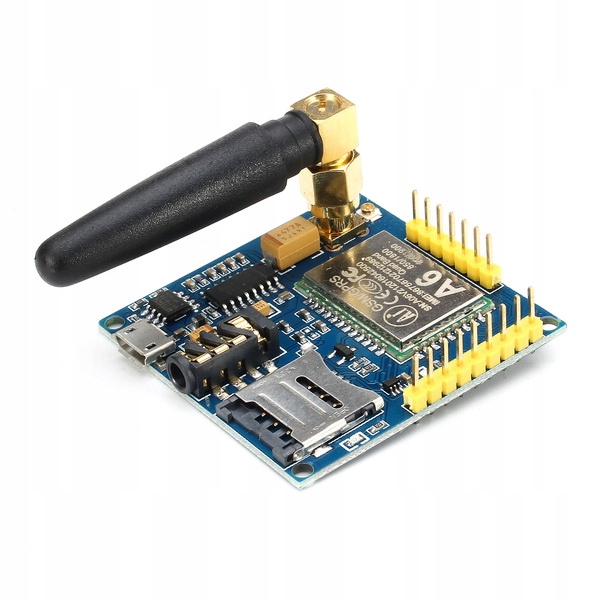

Moduł GSM GPRS A6
Moduł zbudowany na układzie A6 firmy AI-Thinker, znanej np z produkcji wysokiej jakości układów ESP8266 czy ESP32. Układ jest znakomitą alternatywa dla układów z serii SIM900, SIM800. Komunikacja z mikrokontrolerami odbywa się poprzez interfejs UART oraz polecenia AT. Idealnie nadaje się do współpracy z Arduino, Raspberry Pi bądź innymi mikrokontrolerami z interfejsem UART.
W zestawie:
- Moduł GSM A6
- Antena GSM

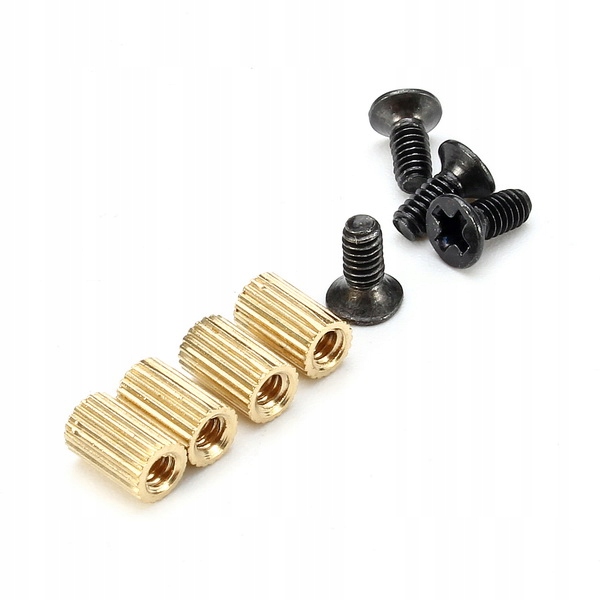

- Śrubki montażowe
- Chip: A6
- Częstotliwości sieci GSM 850/900/1800/1900MHz (praca w polskich sieciach GSM)
- Napięcie zasilania przez złącze microUSB: 5V
- Napięcie zasilania - pin VCC_IN: 5V - 9V
- Interfejs UART TTL - poziomy dopuszczalne napięć 3.3V
- Domyślna prędkość transmisji : 115200bps, istnieje możliwość zmiany komendami AT
- Support voice calls
- Support SMS messages
- Support GPRS data service, maximum data rate, download 85.6Kbps, upload 42.8 Kbps
- Support standard GSM07.07, 07.05 the AT command

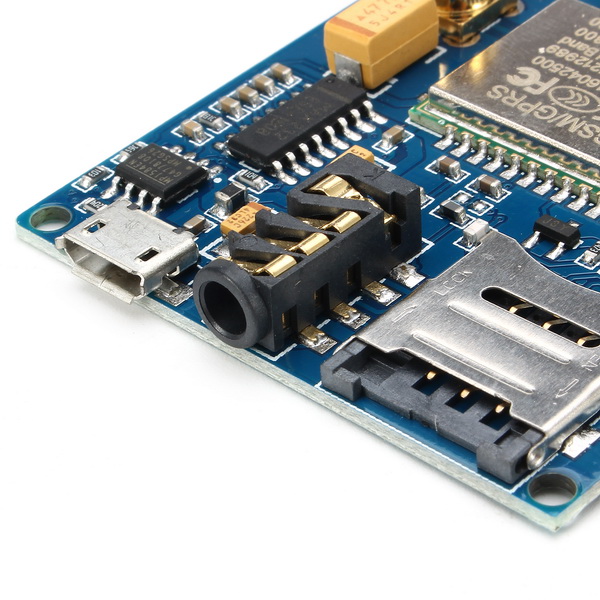

- Złącze katy: micro SIM

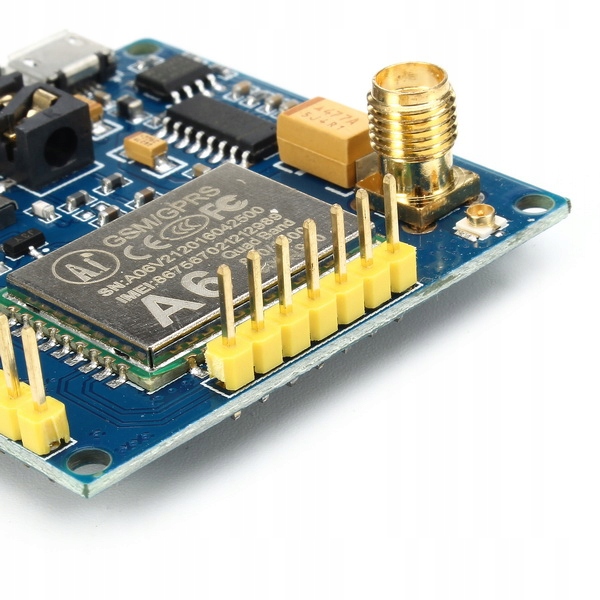

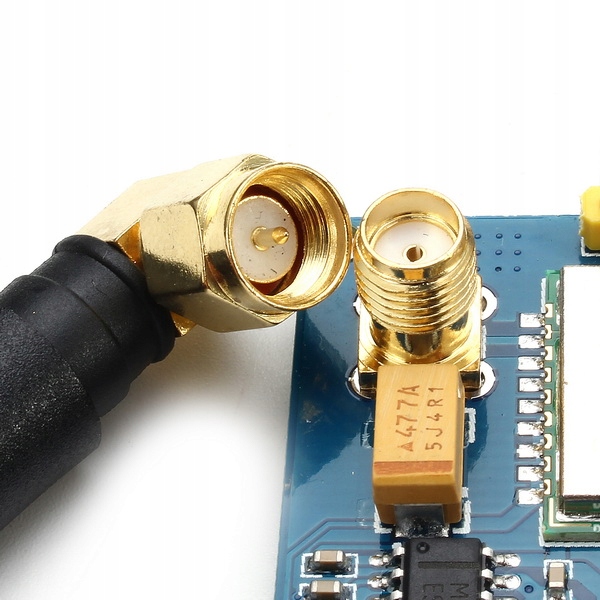

- 2 x złącze anteny SMA oraz IPEX
- Złącze do podłączenia mikrofonu elektretowego
- Złącze do podłączenia słuchawek
- Diody LED sygnalizujące pracę modułu

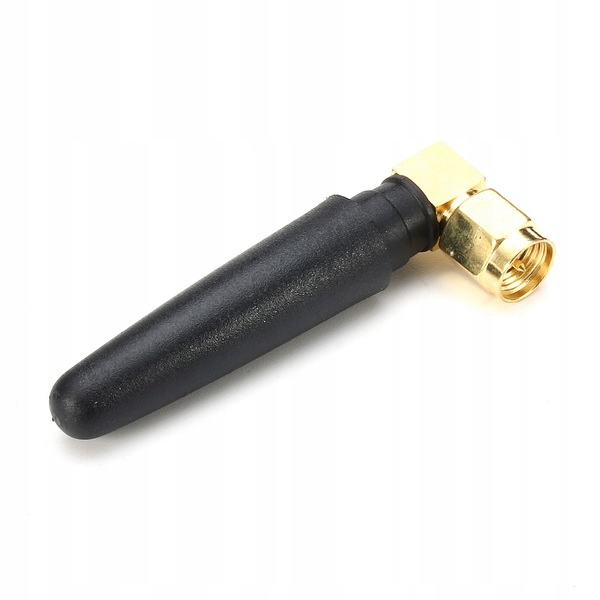

- W zestawie antena 2dbi
- Wymiary: 45*45mm
ZASILANIE: Moduł GSM posiada wbudowana przetwornicę DCDC, dzięki temu może być zasilany napięciem 5V przez złącze microUSB, lub od 5V do 9V przez pin Vcc_IN, o wydajności prądowej ok 2A. Tak duży prąd jest pobierany tylko chwilowo, np w momencie logowania się do sieci GSM, przy normalnej pracy układ zadowala się kilkudziesięcioma mA, a w trybie uśpienia nawet 3mA.. Dlatego jeżeli układ nie będzie odnajdywał sieci, bedzie miał problem z zalogowaniem, lub sam się resetował, w pierwszej kolejności należy sprawdzić zasilanie.

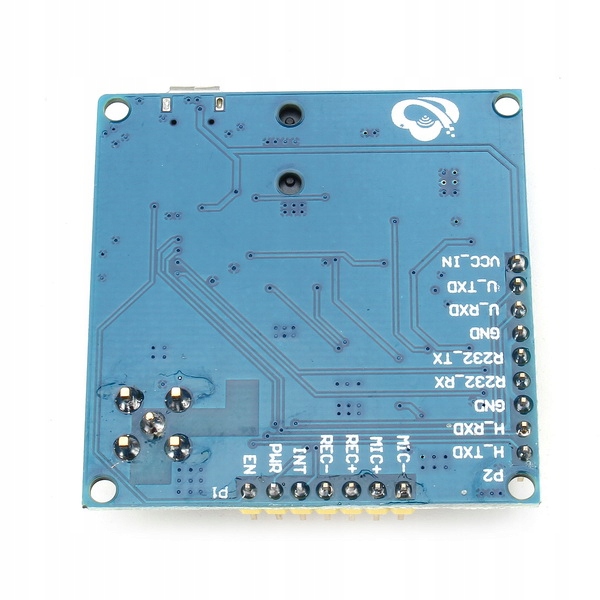

Port UART: Do dyspozycji mamy dwa porty UART. Oznaczony jako H_TXD oraz H_RXD, służy wyłącznie do aktualizacji oprogramowania układu A6, natomiast piny opisane jako U_RXD oraz U_TXD, służą do komunikacji np z mikrokontrolerem, przez ten port sterujemy modułem przez komendy AT.
Dodatkowo moduł posiada wbudowany układ konwertera MAX3232 (lub odpowiednik). Konwerter poziomów napięć, który umożliwia urządzeniom cyfrowym pracującym z napięciami w przedziale od 3,3V do 5V, uzyskanie poziomów napięć wymaganych do szeregowej transmisji w standardzie RS232 np. z komputerem, centralki alarmowe, sterowniki PLC itp. Tego interfejsu nie podłącza się bezpośrednio do MCU.
