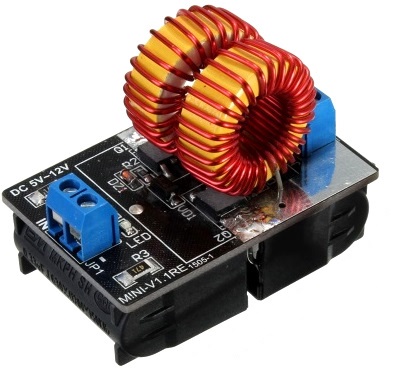

Moduł przetwornicy rezonansowej

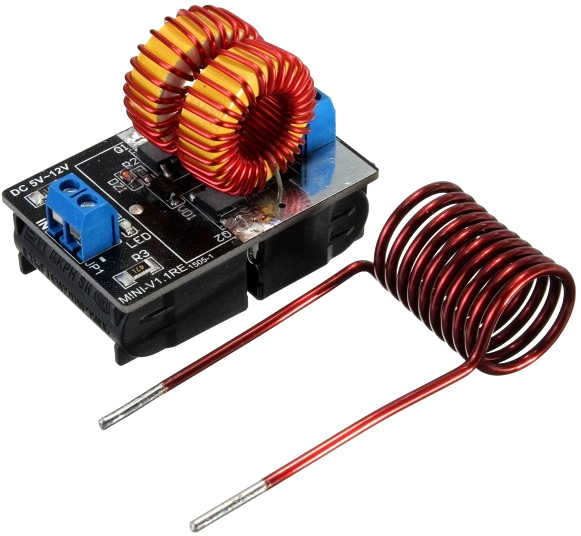

Moduł generatora rezonansowego wraz z cewką służący do indukcyjnego rozgrzewania metalowych elementów.

Należy pamiętać, że podczas nagrzewania elementu cewka także się nagrzewa, ciepło przekazywane jest na terminal podłączeniowy.

Zalecamy aby cewkę przylutować bezpośrednio do PCB.

Cechy produktu:

• Wysoka jakość wykonania
• Bardzo łatwe podłączenie
• Śrubowe zaciski podłączeniowe

Parametry techniczne:

• Napięcie zasilania 5-12 VDC
• Pobór prądu do 10A
• Maksymalna moc 120W

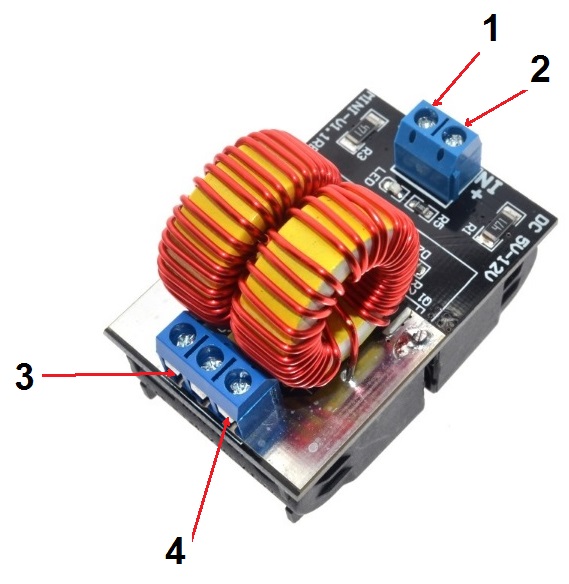

Schemat podłączenia

1. Zasilanie GND (masa)
2. Zasialnie + (5-12 VDC)
3. Cewka
4. Cewka

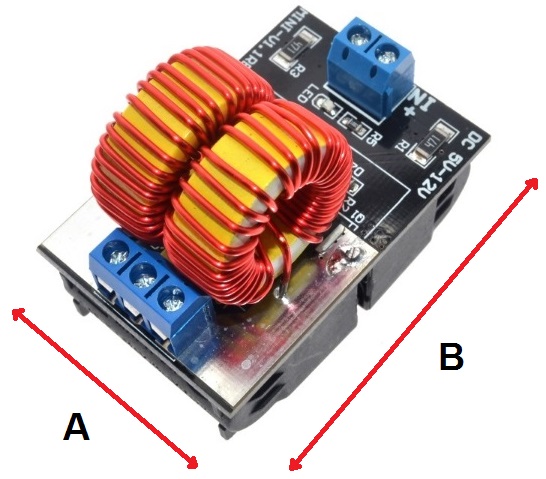

Wymiary:

• Szerokość 42 mm A
• Długość 55 mm B
• Wysokość  55 mm
• Waga ok 130 g

Zastosowanie:

• Rozgrzewanie elementów metalowych
