Moduł generatora częstotliwości z SI5351 A

Moduł generatora częstotliwości oparty o oscylator 25 MHz oraz układ Si5351 A

Pomimo swoich małych wymiarów oferuje duże możliwości, generowania trzech niezależnych sygnałów, na wyjściach CLK 0-1-2 o szerokim zakresie częstotliwości 8 kHz - 160 MHz

Oferowany do sprzedaży zestaw do samodzielnego montażu zawiera:

• moduł generatora częstotliwości
• listwę goldpin (2 x 8)

Specyfikacja:

• zakres generowanych sygnałów 8 kHz - 160 MHz
• 3 niezależne wyjścia generowanych sygnałów
• napięcie zasilania 3.3 V - 5.0 V
• komunikacja: magistrala I2C (z translatorem poziomów 3.3 V - 5.0V)
• złącza w rastrze 2.54 mm przygotowane pod listwę goldpin ( do samodzielnego wlutowania w zestawie)
• wymiary modułu: 24 mm x 18 mm

Opis połączeń modułu generatora częstotliwości.

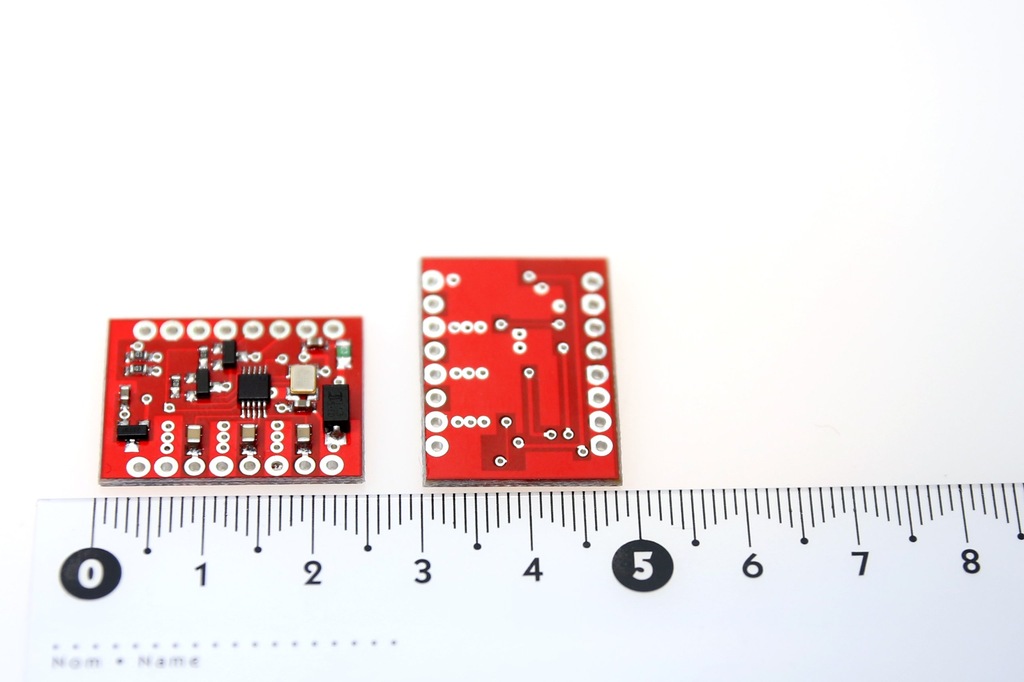

PCB generatora zostało zmniejszone w granicach zdrowego rozsądku jednocześnie w sposób przemyślany.

Efektem tych prac jest:

• płytka o wymiarach 24 mm x 18 mm
• złącza w rastrze 2.54 pod listwę goldpin
• całość można osadzić w podstawce pod układ scalony (600 mil)

Kilka informacji dodatkowych:

• zdjęcia umieszczone na aukcji są zdjęciami oferowanych produktów jednak z uwagi na dostępność w danym momencie listwy goldpin mogą być w innej kolorystyce.
• zapraszamy również na naszą stronę firmową  radiohobby.pl

Z uwagi na pewne ograniczenia wprowadzone przez Allegro nie mam możliwości wystawienia oddzielnej aukcji z samym Si5351

Jeżeli potrzebujesz samo SI5351 z kwarcem 25MHz do innej konstrukcji podpowiem że jest taka możliwość :)

Andrzej SQ7OFB
