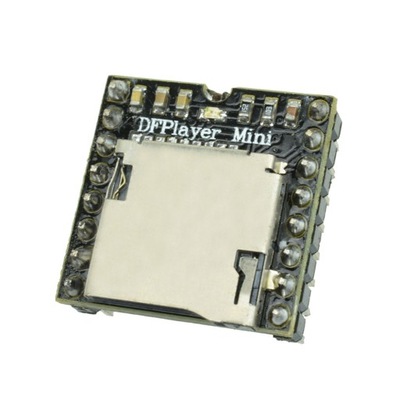

Moduł mini odtwarzacza MP3 DFPlayer z gniazdem microSD

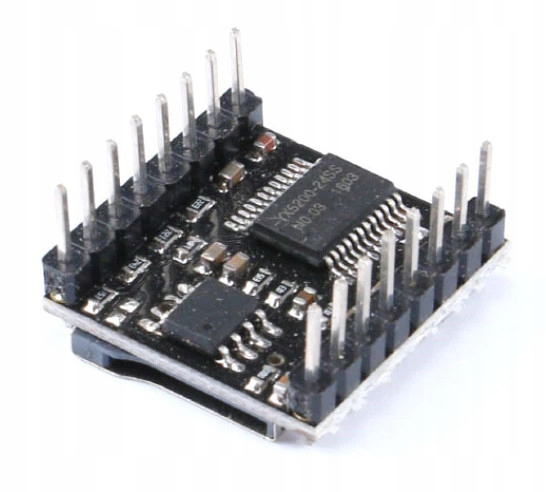

Moduł DFPlyayer to odtwarzacz plików MP3 oraz WAV z zintegrowanym wzmacniaczem audio, pozwalającym podłączenie 3-watowego głośnika. Dzięki swojej prostej obsłudze oraz niewielkim wymiarom, układ ten znajdzie zastosowanie w mnóstwie aplikacji. Moduł ten oparty jest na chipie dekodującym YX5200-24SS, który wspiera odtwarzanie plików audio bezpośrednio z karty microSD. Urządzenie doskonale komponuje się ze środowiskiem Arduino oraz każdym mikrokontrolerem wyposażonym w interfejs szeregowy UART. Proste komendy pozwolą nam na wybór utworu, odtwarzanie losowe, regulację głośności, ustawienie EQ, pauzę, stop oraz mnóstwo innych operacji. Bogata dokumentacja oraz wsparcie użytkowników w internecie pozwoli na sprawne tworzenie projektów nawet początkującym elektronikom.

Moduł MP3 nie potrzebuje żadnych dodatkowych elementów dyskretnych. Wystarczy niewielki głośnik oraz źródło zasilania i już możemy cieszyć się dźwiękiem w naszych aplikacjach.

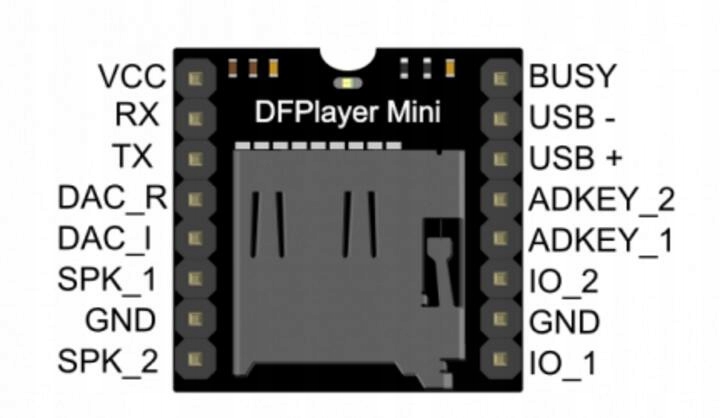

Ciekawostka: piny ADKEY1, ADKEY2, IO1, IO2 pozwolą nam na odtwarzanie plików audio oraz regulację głośności bez użycia mikrokontrolera!

Uwaga ! Linie RX/TX są przystosowane do pracy z napięciem 3.3V. Jeśli chcemy korzystać z układu z 5-woltowymi mikrokontrolerami (np. Arduiono UNO, Nano) to konieczne jest umieszczenie na liniach rezystorów 1k.

• Napięcie zasilania: 3,2 – 5,0 V (zalecane napięcie powyżej 3,7V)
• Wspierane karty SD: 2-32 GB (FAT lub FAT32)
• Pobór prądu: 20mA (w spoczynku), 10 mA (w trybie low power)
• Dekodowane formaty: WAV, MP3
• Częstotliwość próbkowania: do 48 kHz
• SNR: 85 dB
• Impendancja głośnika: 4 lub 8 omów
• Wbudowany wzmaczniacz audio o mocy 3W
• Piny 24-bit DAC, umożliwiające podłaczenie zewnętrznego wzmacniacza
• Możliwość odtwarzania losowego
• Wymiary: 20,5 x 20,5mm
