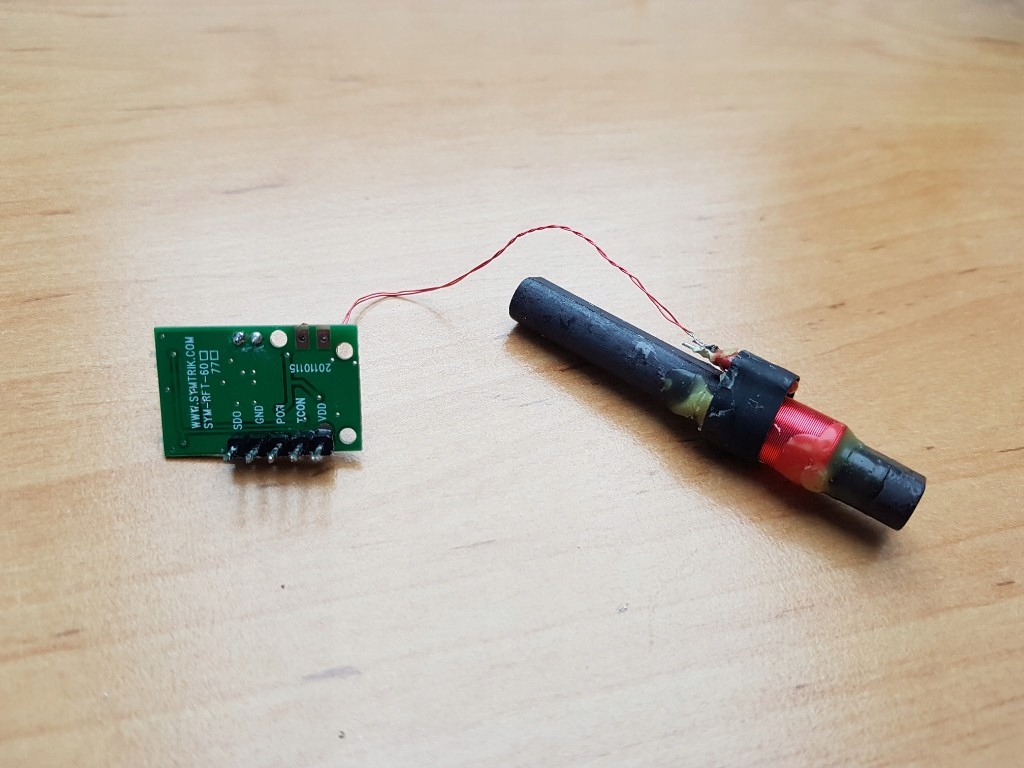

Moduł odbiornika sygnału czasu składa się z: anteny ferrytowej i odbiornika AM na płytce drukowanej. Płyta zawiera MAS6180B1 odbiornik AM wraz z niezbędnym komponentami potrzebnymi do działania układu. Moduł EB6180B1COB77K5A1 jest dostrojony do 77,5 kHz i nadaje się do odbioru transmisji sygnału DCF77 nadawanego z Niemczech. Układ MAS6180B1 zawiera wzmacniacz, demodulator i komparator bloki, które przekształcają otrzymany sygnał AM na serię impulsów impulsów cyfrowych, które mogą być bezpośrednio przetworzone przez mikrokontrolery. Moduł używany w projekcie zegara, w pełni sprawny, w sieci można pobrać wszystkie biblioteki do arduino.

Charakterystyka modułu:

Napięcie zasilania: 1.1-3.6V

Pobór prądu w czasie pracy: 24-85 µA

Pobór prądu w uspieniu: 0.1 µA

Odbierana częstotliwość: 77.5 kHz

Czułość: 25 µA/m

Wymiary anteny: 60x10x9 mm

Wymiary PCB: 25x13.5x1.3 mm
