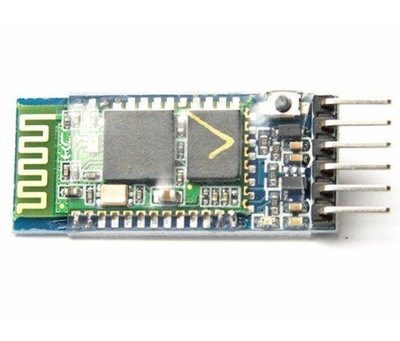

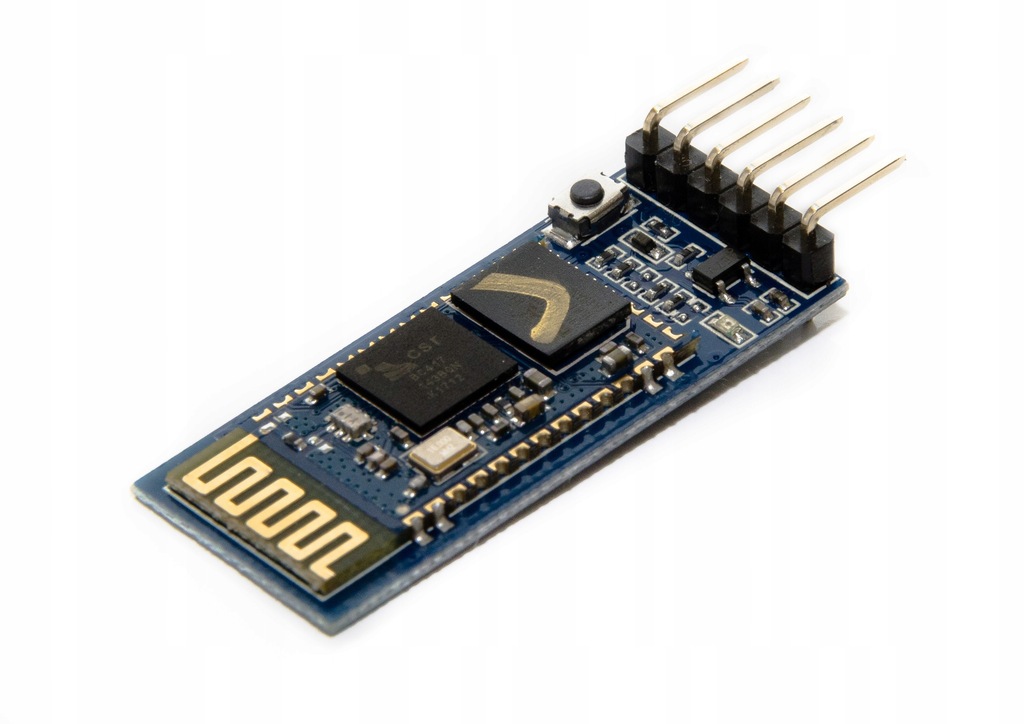

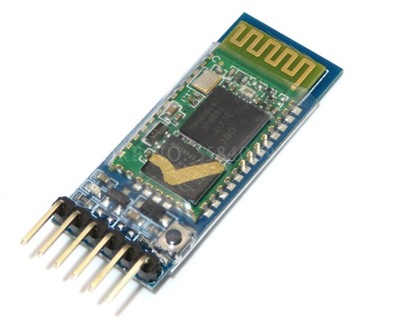

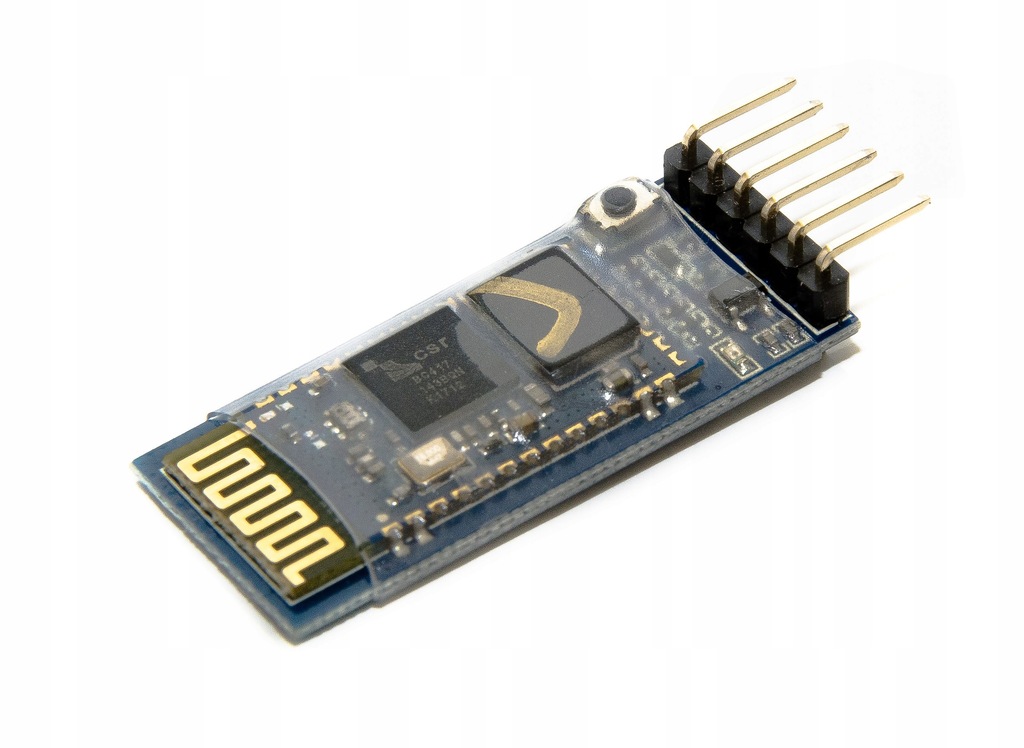

Moduł bezprzewodowy Bluetooth HC-05 (master / slave)

• Moduły pozwalają na łączność do 10m.

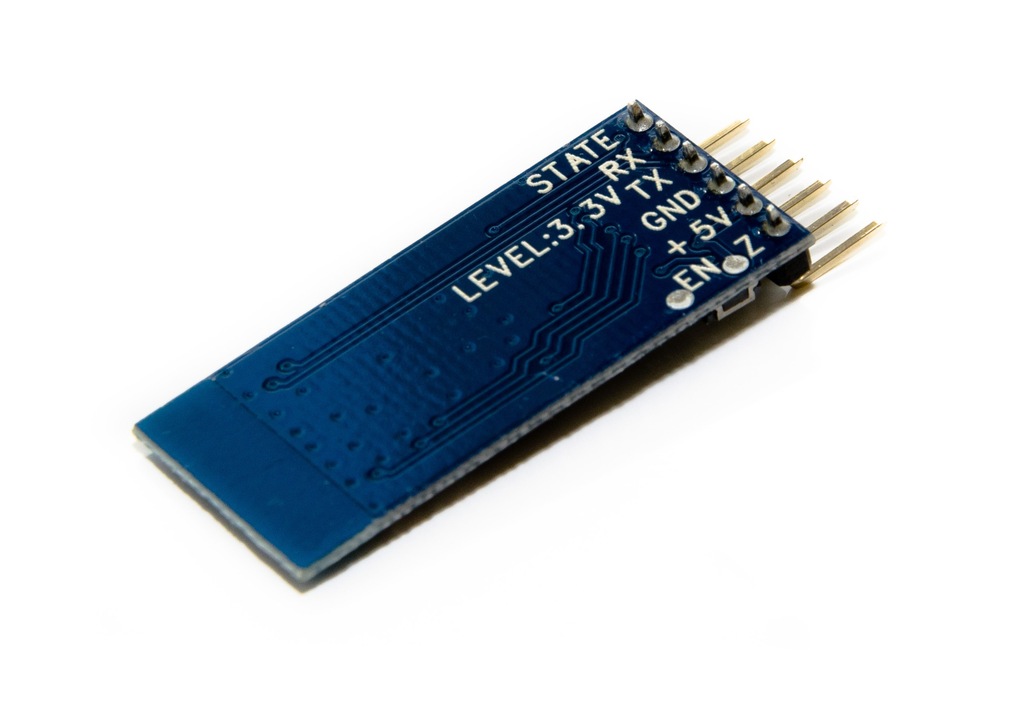

• podłączenie przez port UART (piny RX, TX) szeregowy - z napięciem sygnału 3,3 V uwaga na napięcia sygnałów UART (piny RX, TX) nie może być 5V. Aby podłaczyć moduł do ARDUINO UNO, MEGA, Leonardo, nalezy zastosować konwerter napięć.

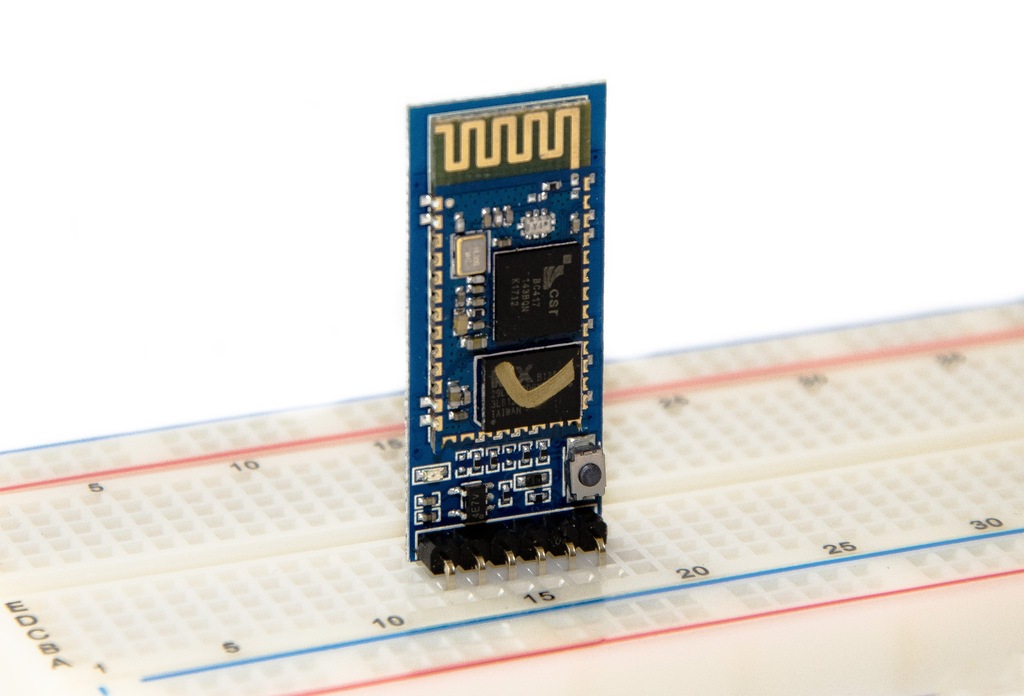

• moduł posiada przylutowane złącza goldpin, umożliwiające wpięcie modułu w płytkę stykową lub podłączenie za pomocą przewodów.
• przejrzysta funkcja transmisji danych - może być używany z innymi urządzeniami z protokołem Bluetooth v2.0+EDR
• Komunikacja: UART (RX, TX)
• Baud: 1200, 2400, 4800, 9600, 19200, 38400, 57600, and 115200
• Default serial port setting: 9600, N, 8, 1
• Napięcie zasilania: 5V podłączane do pinu VCC
• Pobór prądu: pairing ~80mA, connected 8mA

Moduł dostarczany jest w konfiguracji:

• UART: Baud rate 9600N81
• Nazwa urządzenia: HC-05
• Pasword: 1234

Podłączenie

W celu uruchomienia modułu należy podłączyć napięcie zasilania do pinu VCC. Moduł zostanie wykryty poprzez komputer jako nieznany układ lub HC-05, aby sparować oba urządzenia należy podać hasło: 1234. W systemie pojawi się wirtualny port COM, poprzez który za pomocą dowolnego terminala można przesyłać dane. Płytka posiada wyprowadzenia interfejsu szeregowego UART - piny RX i TX, które można połączyć np. z Arduino lub z  komputerem poprzez przejściówkę FTDI.

Pomimo, że w sieci dostępne są projekty, w których układ HC-05 podłączony jest bezpośrednio do pinów 5 V, np. Arduino Uno, to dla bezpieczeństwa zalecamy zastosowanie konwertera napięć 3,3 V - 5 V.

Komunikację można przetestować parując moduł z komputerem oraz podłączając płytkę poprzez konwerter USB-UART (dostępne na innych naszych aukcjach). W dwóch oknach terminala należy wybrać odpowiednie porty komunikacyjne oraz podać prędkość transmisji 9600 bps. Jeśli konfiguracja jest poprawna tekst wysłany z jednego terminala pojawi się na drugim.
