Moduł dwukierunkowego pomiaru przepływy prądu 3A MAX471
Opis przedmiotu

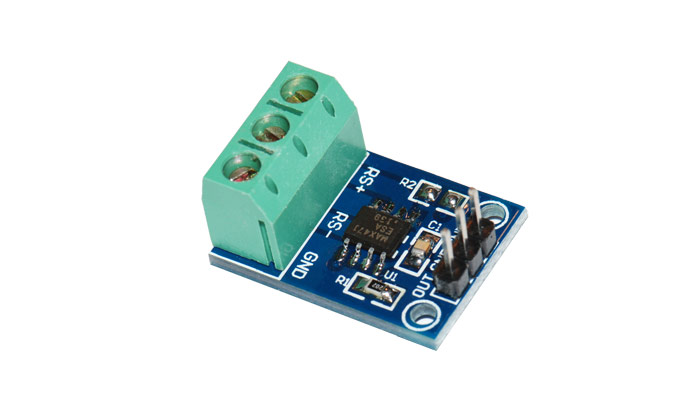

Sprzedawany moduł to dwukierunkowy moduł pomiaru przepływu prądu oparty na dwukierunkowym module wzmacniacza sterowanego prądem MAX471. Układy MAX471 i MAX472 służą do pomiaru prądu oraz dostarczają informacji o kierunku jego przepływu. Mogą być wykorzystywane w układach ładowania/rozładowywania np. akumulatorów, dostarczając informacji czy ładujemy czy rozładowujemy akumulator.
Moduł jest nowy.
Parametry modułu:
- Model: MAX471
- Napięcie zasilania: brak (moduł korzysta ze źródła pomiarowego)
- Zakres napięć pomiarowych: 3-36V
- Zakres pomiarowy: -3A + 3A
- Maks. pobór prądu: 100µA
- Minimalny pobór prądu (czuwanie): 5µA
- Przelicznik (ratio): 1 V/A
- Długość modułu: 24 mm
- Szerokość modułu: 17 mm
- Wysokość modułu: 12 mm
Dokumentacja:
- http://www.casper-tech.pl/allegro_doc/max471.pdf
- http://www.casper-tech.pl/allegro_doc/max471_472_artykul.pdf
