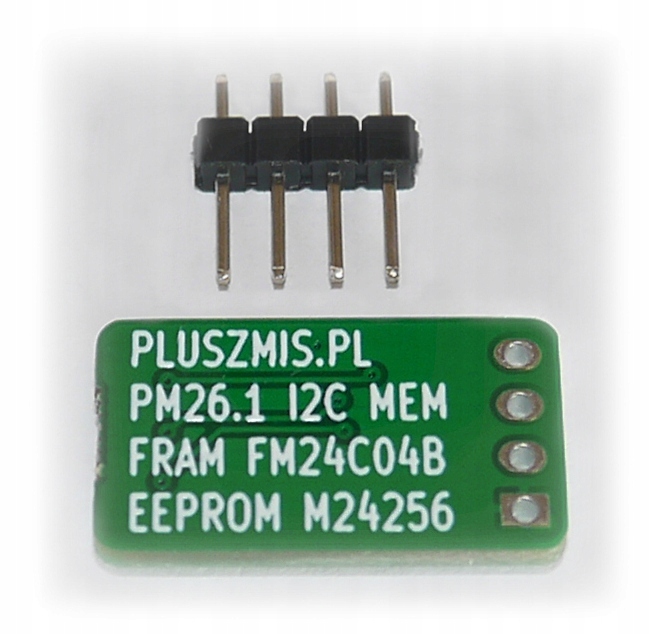

Mini moduł pamięci I2C z możliwością ustalania adresu polami lutowniczymi (PM26.1)

Pomocny przy szybkim projektowaniu układów oraz „zabawie” z mikrokontrolerami (np. zestaw ARDUINO).

Moduł wyposażony jest w układ pamięci STMicroelectronics M24256-BWMN6P 32kx8bit.

ATUTY:

• niewielki rozmiar, dzięki któremu płytka nie zajmuje wiele miejsca
• frezowane brzegi, które nie są ostre w dotyku (zapewniają bezpieczeństwo użytkowania)
• prosty i szybki montaż
• czytelny układ elementów na płytce
• POLSKA PRODUKCJA

SPECYFIKACJA:

• Rozmiar płytki: 11,5 x 20,5 x 3,5 mm (szer. x głęb. x wys.)
• Układ pamięci: STMicroelectronics M24256-BWMN6P 32kx8bit
• Zasilanie: 2,5-5V
• Rodzaj płytki: drukowana z soldermaską

UWAGA!

Piny w module są NIE zalutowane.

PRZYKŁADOWY KOD ARDUINO:

ARDUINO EEPROM Example:

#include <Wire.h>

// 7 bit address all Ax (3 bits from right) not connected

#define EEPROM_ADR B1010000

void setup()

{

Wire.begin(); //Start the I2C Library default 100000 kHz

}

uint8_t EEread(uint16_t address)

{

uint8_t readByte = 0xFF;

Wire.beginTransmission((uint8_t)EEPROM_ADR);

Wire.write((uint8_t)(address >> 8));   // MSB

Wire.write((uint8_t)(address & 0xFF)); // LSB

Wire.endTransmission();

Wire.requestFrom((uint8_t)EEPROM_ADR, (uint8_t)1);

readByte = Wire.read();

return readByte;

}

void EEwrite(uint16_t address, byte data)

{

Wire.beginTransmission((uint8_t)EEPROM_ADR);

Wire.write((uint8_t)(address >> 8));   // MSB

Wire.write((uint8_t)(address & 0xFF)); // LSB

Wire.write(data);                  // Write byte

Wire.endTransmission();

delay(5);// Write delay

}

void loop()

{

delay(1000);

byte rdata = 0xF0;

byte wdata = 0xAA;

EEwrite(1, wdata);

delay(100);

rdata = EEread(1);

if(rdata == wdata){

// Write OK

}

}
